Pitzl Schwerlast Pfostenträger verstellbar, Verstellbereich: 190 - 260 mm

Schwerlast Pfostenträger verstellbar, Verstellbereich: 190 - 260 mm Technische Daten Art-Nr. 11008.8190 Obere Platte mm 160 x 160 x 12 Untere Platte mm 280 x 160 x 12 Rohr / Gewinde Ø M 64 Bohrung Ø 13 mm unten 4 Bohrung Ø 11 mm oben 4 Einbauhöhe mm 190 - 260 max. charakteristische Drucktragfähigkeit (kN) * 515,0 Die hauseigene Fertigung ermöglicht es Pitzl schnell und flexibel auf Kundenwünsche zu reagieren. Aufgrund der überproportional angefallenen Schneemassen in weiten Teilen Europas war es nötig, rasch angepasste Pfostenträger zu entwickeln und zu bauen.Das äußerst massiv ausgeführte PTP plus Pfostenträger System 11008.____ ist ab sofort sowohl starr als auch verstellbar erhältlich. Die optimal abgestimmte Bauweise ermöglicht sehr hohe charakteristische Lastaufnahmen auf Druck bis zu 515 kN sowie bei horizontalen Lasteinwirkungen bis zu 18,2 kN. Das bewährte Pitzl Verschraubungskonzept oder ein Schwert mit Stabdübelbohrung garantieren einen Abhubwert bis zu 50 kN.

Pfostenträger Stecksystem Z mit M24 Gewinde Verstellbereich: 141 - 201 Dreh – Klick, das neue innovative Pfostenträger System mit Zentrierspitze.Mit wenigen Handgriffen, ohne zeitaufwendige und umständliche Verschraubungen, ermöglicht das neue Stecksystem eine effiiziente Montagelösung. Maximale Lastaufnahmen bei Druck, Zug und horizontalen Lasteinwirkungen werden durch die optimale Materialstärkenabstimmung des Pfostenträgers garantiert. Eine Höhenverstellung ist auch in eingebautem Zustand und unter hoher Lasteinwirkung möglich. Technische Daten: Art-Nr. 10529.1090 Obere Platte mm Ø 96 x 8 Untere Platte mm 160 x 100 x 8 Gewinde M 24 unten 90 Bohrung Ø 13 mm unten 4 Bohrung Ø 10,5 mm oben 4 Einbauhöhe mm 141 - 201 max. charakteristische Drucktragfähigkeit (kN) * 140,0

Pitzl Pfostenträger - Rechts/Links Gewinde, Verstellbereich 122 mm bis - 182 mm Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Standardausführung mit oberer quadratischer Platte. Art-Nr. 10900.0000Obere Platte mm 100 x 100 x 6Untere Platte mm 100 x 100 x 6Gew. M 20 unt. 55Gew. M 20 ob. 55Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 122 - 182Passende Abdeckhülse Art-Nr. 10832.____ .0000

Pitzl Pfostenträger - schwere Ausführung, Verstellbereich 175 mm bis - 235 mm Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Standardausführung mit oberer quadratischer Platte. Art-Nr. 10920.1103Obere Platte mm 100 x 100 x 10Untere Platte mm 160 x 100 x 10Gew. M 30 unt. 90Gew. M 30 ob. 65Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 175 - 235Passende Abdeckhülse Art-Nr. 10833.____ .3000

Balkonsäule mit C-Profil zum Andübeln Höhe: 1000 mm Technische Daten Art-Nr. 31510.0110 Untere Platte mm 160 x 100 x 10 C-Profil mm 50 x 40 x 3 Höhe C-Profil mm 1000 Bohrung Langloch Ø 11 x 26 mm 2 Variable Kröpfung mm 30 - 110 Maximale Sicherheit bieten wir unseren Kunden ab sofort auch beim Balkonbau. Die Entwicklung eines speziellen C-Profils, in der eigenen Fertigung gewohnt hochwertig produziert und an dem Institut für Konstruktion und Materialwissenschaften der Universität Innsbruck Arbeitsbereich Holzbau zur Zulassungsreife gebracht. Die BSP (Balkonsäule Pitzl), ein weiteres Top Produkt in der Holzverbinder Familie aus dem Hause Pitzl.Zum Aufdübeln oder zur stirnseitigen Montage, mit oder ohne Kröpfung sowie für jede geforderte Höhe bietet die BSP immer eine funktionelle, effiziente und anwenderfreundliche Lösung. Eine qualitativ hochwertig ausgeführte Feuerverzinkung garantiert eine perfekte Optik und den geforderten Korrosionsschutz auch in Nutzungsklasse 3.Die maximale charakteristisch aufnehmbare Holmlast beträgt 2,12 kN. Eine ETA-Zulassung ermöglicht eine normgerechte Montage.Für die Querriegelbefestigung sind 3 Bohrungen vorgesehen.

Die selbstbohrende Pfostenverbinderschraube mit einem Tellerkopfdurchmesser von 22 mm eignet sich hervorragend für die Montage von Stahlblech an Holz. Weitere Anwendungsgebiete dieser Schraube sind die Verbindung von Stahlformteilen mit Holzpfosten wie z.B. Stützenfüßen, Stützenankern, Balkenschuhen, Einschlagbodenhülsen und Aufschraubhülsen im Zaun- und Pergolabau.Für gerbstoffhaltige Hölzer wie z.B. Eiche ist die Pfostenverbinderschraube verzinkt nicht geeignet.VorteileDie spezielle Geometrie der Schraubenspitze verringert die Spaltwirkung -> kein Vorbohren erforderlichBesonders korrosionsgeschütztEinsatz z. B. im Zaun- und PergolabauMaterialGehärteter Kohlenstoffstahl, Sonderbeschichtung 1000Einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 - Eurocode 5Hält bis zu 1000 Stunden Salzsprühnebelprüfung gemäß DIN EN ISO 9227 NSS standKorrosivitätskategorie C4 lang nach DIN EN ISO 12944-6Gute Beständigkeit gegen mechanische BeanspruchungNicht geeignet für gerbstoffhaltige Hölzer

Pitzl Balkonsäulen - Winkel feuerverzinkt, rechts, 500 x 45 x 8 Art-Nr. 36908.0000Seite reGrundplatte mm 290 x 45 x 8Bohrung Langloch Ø 11 x 26 mm 2Schwert mm 500 x 45 x 8Bohrung Ø 11 mm 2

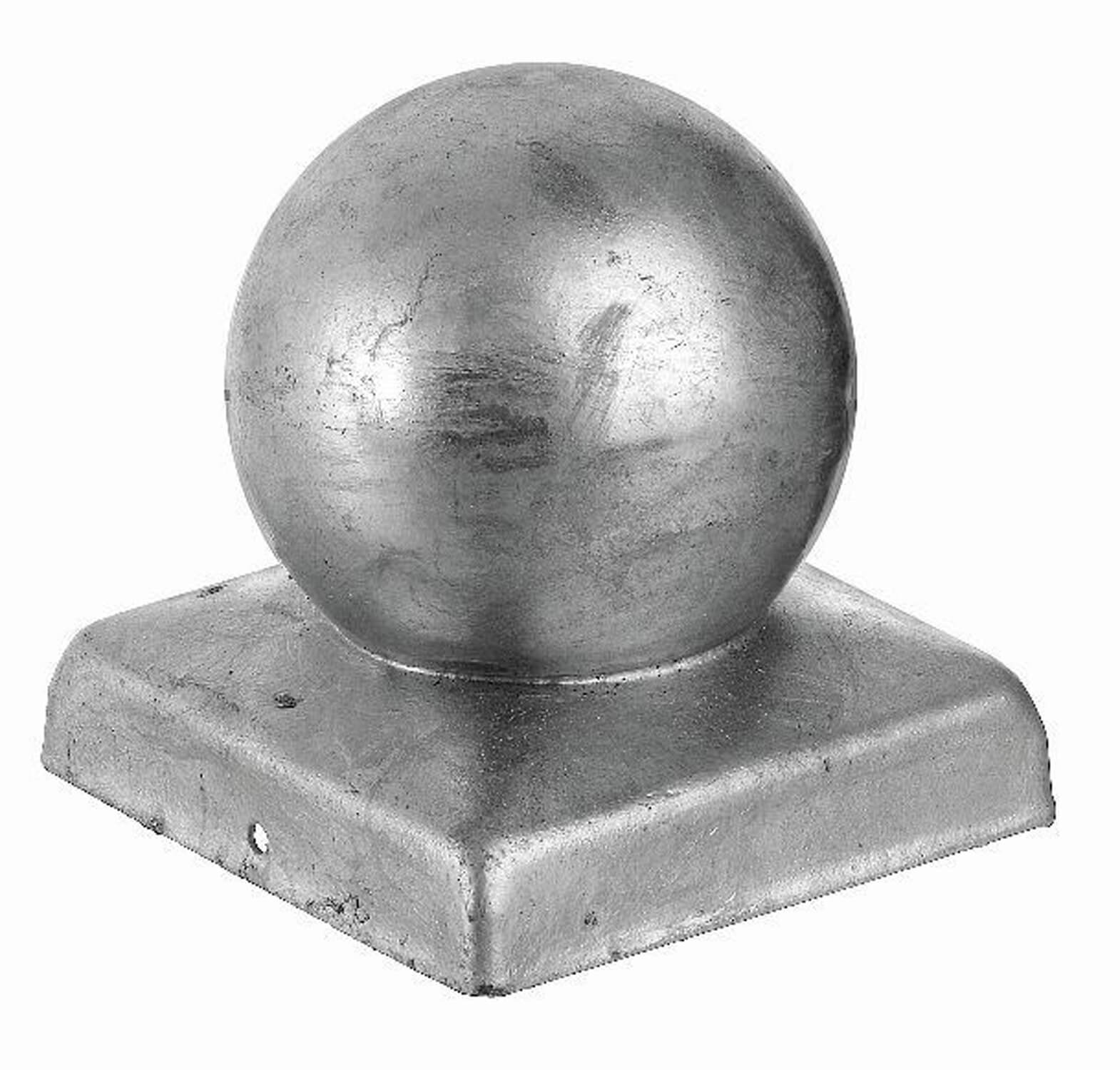

Pitzl Pfostenkappen 101 x 101, Nirosta, mit Kugel, Dekor und Schutz für Kantholzpfosten Art-Nr. 39200.1011Ausführung mit KugelFarbe / Material NirostaMaße mm 101 x 101

Pitzl HVP-Verbinder 40 x 130 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.   Technische Daten Art-Nr. 88113.0000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 CE   Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 4,5 x 50 44 60 x 140 60 x 140 13,57 0,00 11,26 9,20 14,50 0,00 11,74 9,82 ø 4,5 x 60 54 70 x 150 60 x 150 15,99 10,84 17,08 11,58 ø 4,5 x 80 74 90 x 170 60 x 170 21,24 14,39 22,68 15,37 AusschreibungstexteHVP Verbinder 88113.0000LangtextHerstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88113.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88113.0000; Abmessung 40 x 130 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 18 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse

Schwerlast Verbinder für Holz-Holzanschluss 140 x 600 x 20 mm Technische Daten Art-Nr. 88560.1000 Abmessungen B x H x D (mm) 140 x 600 x 20 Anzahl Schrauben 64 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 620 Nebenträger 170 x 620 Charakteristische Tragfähigkeit * Ø 8 x 160 352,01 Ø 8 x 200 435,47 VPE 4 Die Schwerlast HVP der Serie 885.. sind mit einer Breite von 140 mm optimal für breite Träger (ab 170 mm) mit sehr hohen Belastungen geeignet.Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

Pitzl SPP-Verbinder 88716.0000 Sie erwarten stabile und zuverlässige Verbindungen, die von Ihnen schnell und präzise verarbeitet sowie nachgespannt werden können. Die Pitzl SPP-Verbinder gewährleisten perfekten Halt. Säulen-Pfetten-Verbinder - die optimale Lösung für Zugverbindungen oder kombiniert beanspruchte Holzverbindungen wie Säulen-Pfetten-Verbindungen. SPP ist eine nachspannbare Holzverbindung, welche problemlos wieder demontiert werden kann. Laut ETA ist eine gerade Verschraubung auch im Hirnholz zulässig. Dies ermöglicht eine Erhöhung der Zuglast-Aufnahme durch die Verlängerung der effektiven Gewindelänge an der verwendeten Holzbauschraube. Bemessungsdetails entnehmen Sie dem Pitzl Statikhandbuch unter www.pitzl-connectors.com. Vorteile der SPP-Verbinder - Einfache und passgenaue Verarbeitung - Problemlose Demontage - Nachspannbar - Auch im Hirnholz einsetzbar Die SPP-Verbinder können mit bereits vorhandenem Werkzeug für Pitzl Stützfußsysteme 10930.1000 bzw. 10931.1000 verarbeitet werden. Art-Nr. 88716.0000Obere Platte mm Ø 100 x 6Bohrung Ø 12 mm versenkt 4Rohr mm Ø 42,4 x 70Innengewinde M 16Material Stahl galv. verz.

Pfostenträger System zum einbetonieren, Rohrlänge: 500 mm Minimale Verankerungstiefe im Beton: 150 mm. Technische Daten: Art-Nr. 11010.5000 Obere Platte mm Ø 100 x 8 Untere Platte mm 60 x 70 x 5 Rohr Ø mm 42,4 Rohrlänge mm 500 Bohrung Ø 13 mm oben 4
