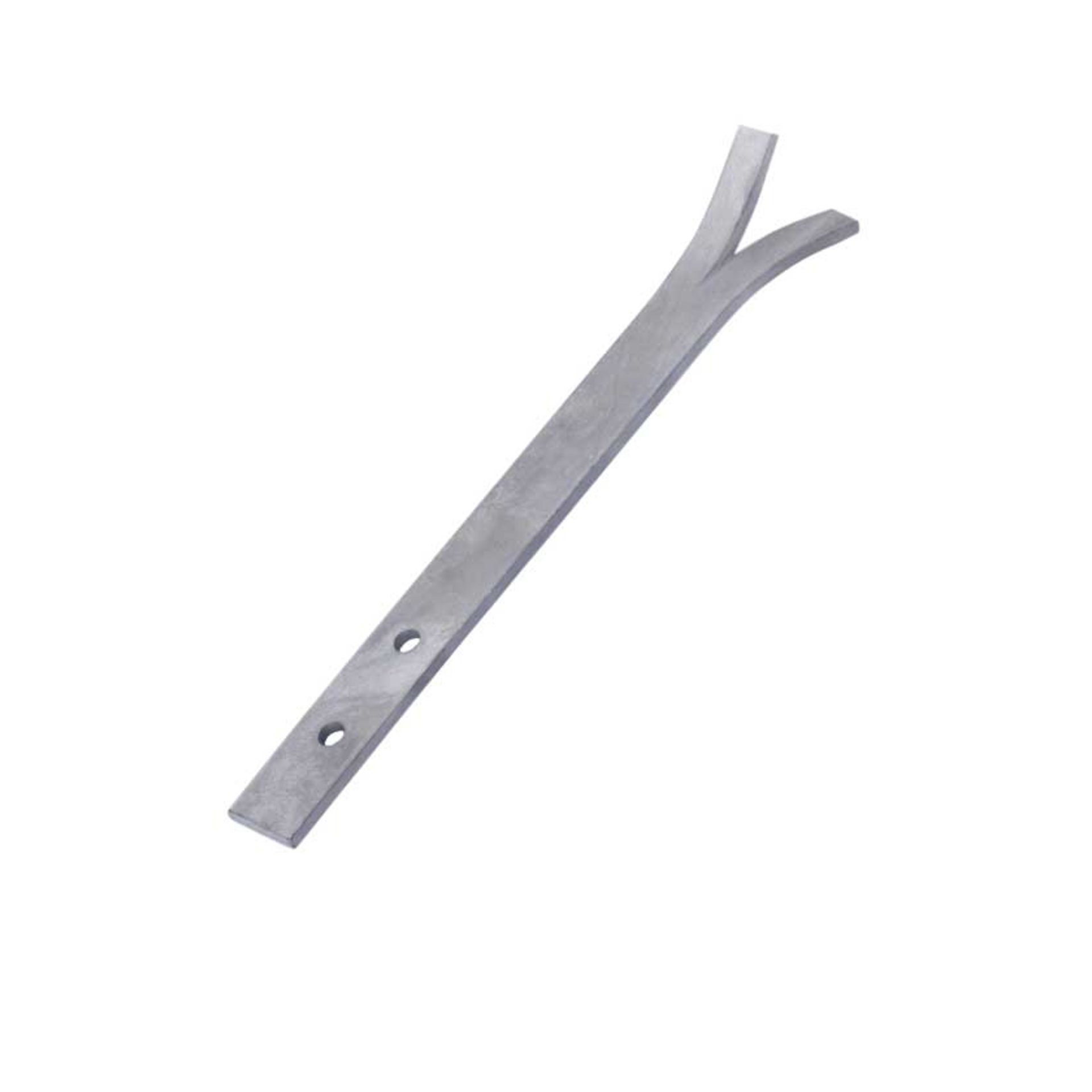

Anwendung:Ankereisen werden für die Befestigung von Stabilen Holzkonstruktionen in Beton eingesetzt.Montage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:S 235 JR gemäß EN 10025Korrosionsschutz:Ankereisen werden nach derBearbeitung rundum feuerverzinkt. Zinkschichtdicke ca. 55µm gemäß EN ISO 1461

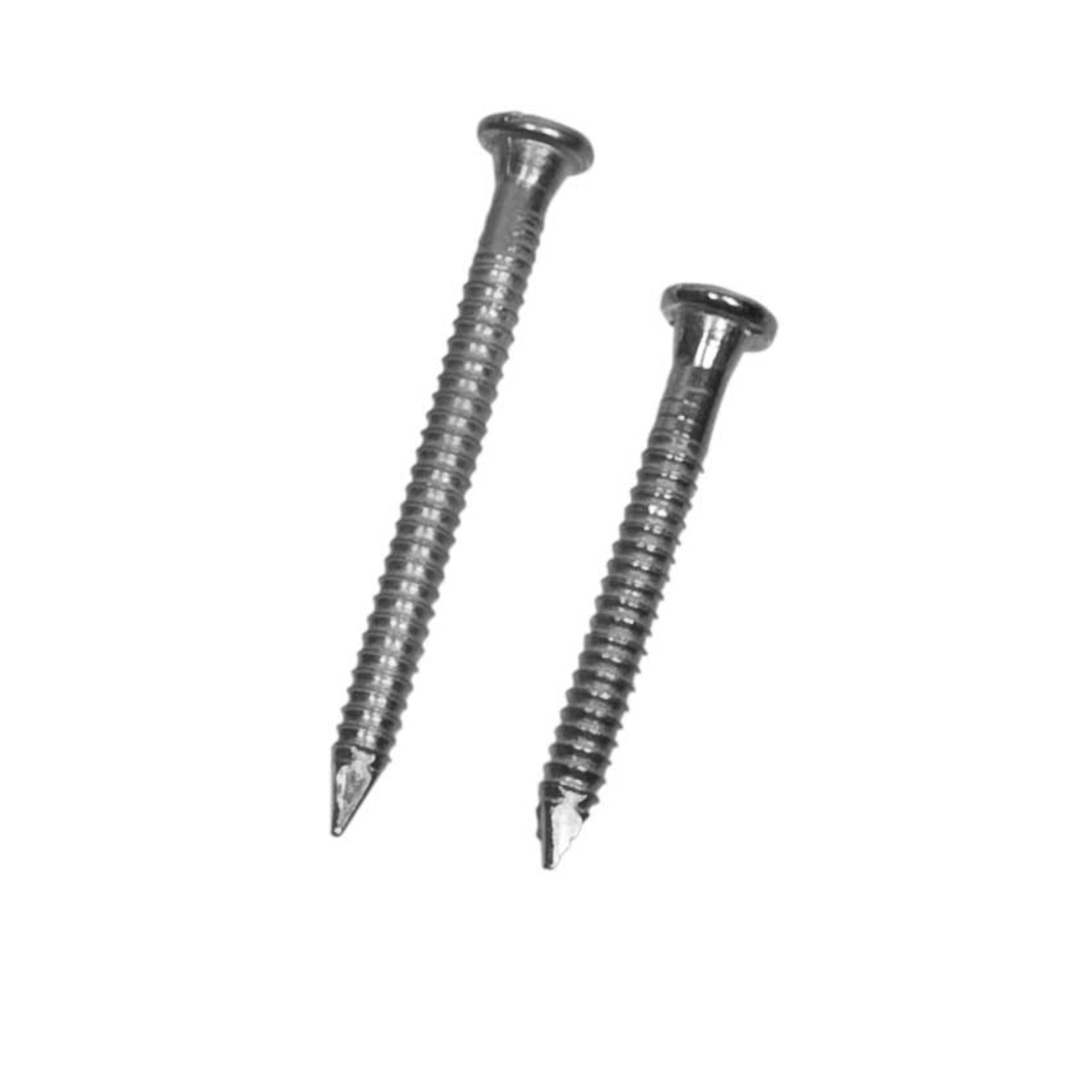

Anwendung:Ankernägel werden in der Regel dort verwendet, wo Nägel auf Ausziehen beansprucht werden. Sie werden wie ein Nagel in das Holz eingeschlagen und halten aber durch Ihre Rillen wie eine Schraube. Unter dem Nagelkopf haben unsere Nägel einen kegeligen Ansatz, der gewährleisten soll, dass die Nägel sich immer in das Zentrum der Lochung ziehen. Nur so ist eine kraftschlüssige und zentrische Verbindung garantiert.Gutzeit Ankernägel verwendet man zur Befestigung von Gutzeit-Holzverbindern aber auch in Tischlereien und in Holzbaubetrieben. Durch Ihre stabile Ausführung können sie vielseitig verwendet werden.Stahlqualität:C9DKorrosionsschutz:Oberfläche glanzverzinkt, Zinkauflage 7μm ca. 50 g/m2
Anwendung:Aufschraubhülsen werden zur Befestigung von Holzpfosten in Leichtbauten eingesetzt.Montage:Die Pfostenlasche wird auf dem Boden mittels Dübel, Bolzen o.ä befestigt.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

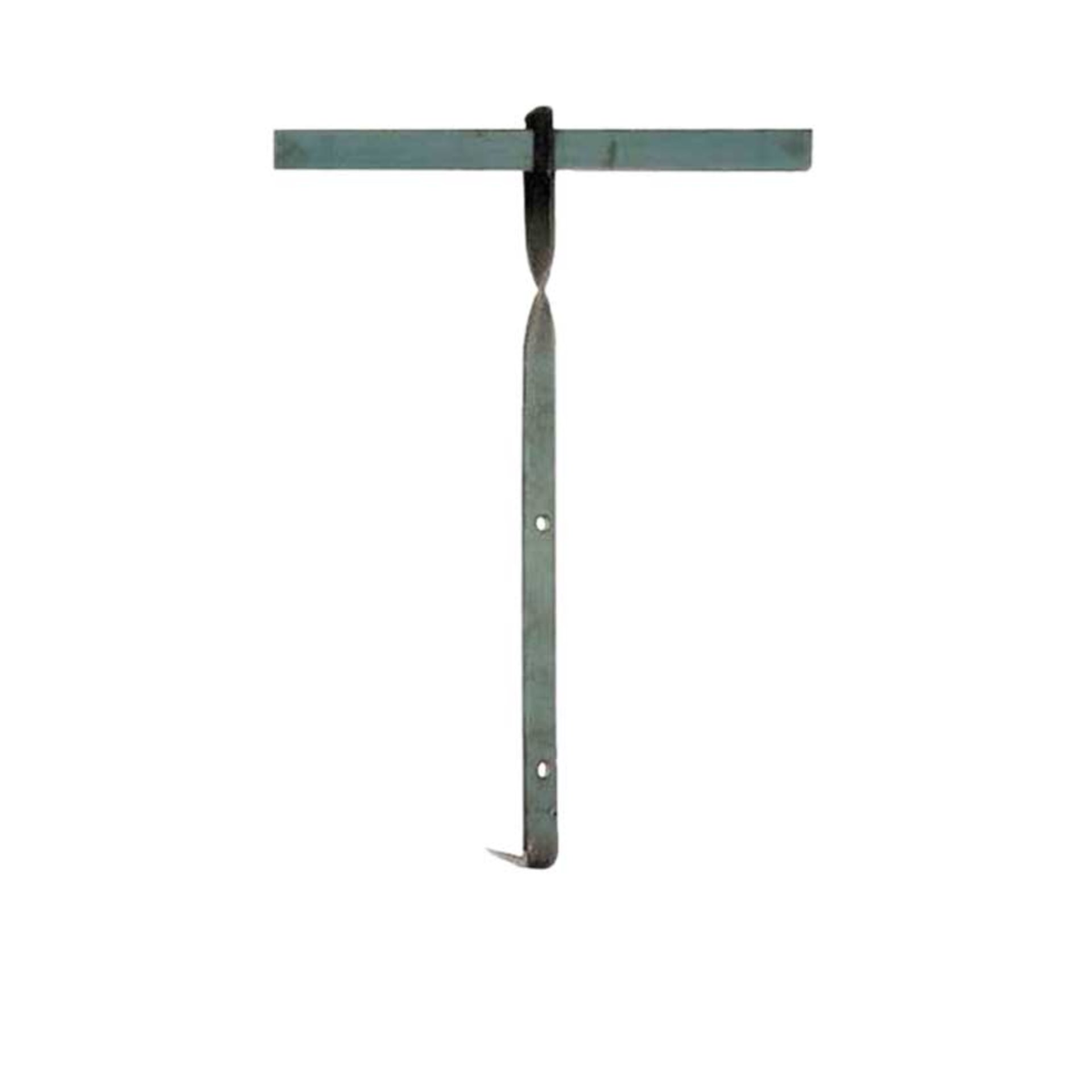

Anwendung:Balkenanker / Giebelanker dienen zur Verbindung von Giebelwänden und der Dachkonstruktion aus Holz z. B. am Sparren.Montage:Der Balken einer Geschossbalkenlage wird an den Enden durch Giebelanker mit dem Mauerwerk zugfest verbundenStahlqualität:S 235 JR gemäß DIN EN 10025Korrosionsschutz:rundum feuerverzinkt,Zinkschichtdicke ca. 55 µm gemäß DIN 1461SicherheitshinweiseDownload als PDF
Anwendung:2-teilige Balkenschuhe werden für Anschlüsse von Nebenträgern an Haupträgern eingesetzt. Die 2-teiligen Balkenschuhe können problemlos für viele Balkenbreiten ab 60 mm eingesetzt werden, da sie sich an jede Breite anpassen lassen. Die Höhe des Nebenträgers sollte das 1,5-fache nicht überschreiten.Montage:Der Balkenschuh wird mit Kammnägeln oder Schrauben an den Träger montiert. Beim Anschluss an Beton oder Mauerwerk sind entsprechende Schrauben und Dübel zu verwenden.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Mit Europäischer Technischer Zulassung(ETA-09/0015)Anwendung:Balkenschuhe XXL von Gutzeit für große Holzdimensionen mit Kombilochbild kommen für den Anschluss von Nebenträgern an Haupträgern oder an anderen Massivbauanschlüssen z.B. Stahl oder Beton zum Einsatz. Die Balkenschuhe verfügen über eine Europaweit gültige Zulassung. Die Grundlage für die Belastungswerte ist die ETA 09/0015, hier finden Sie auch die charakteristischen Werte der Tragfähigkeit.Montage:Der Anschluss von XXL-Balkenschuhe an Holz- oder Holzwerkstoffen setzt die Verwendung von 4,0 x 1 Kammnägel oder 5,0 x 1 Schrauben voraus. Für den Anschluss an Beton oder Stahl werden Ankerbolzen M12 verwendet.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10346(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Mit Europäischer Technischer Zulassung(ETA-09/0015)Anwendung:Balkenschuhe XXL von Gutzeit für große Holzdimensionen mit Kombilochbild kommen für den Anschluss von Nebenträgern an Haupträgern oder an anderen Massivbauanschlüssen z.B. Stahl oder Beton zum Einsatz. Die Balkenschuhe verfügen über eine Europaweit gültige Zulassung. Die Grundlage für die Belastungswerte ist die ETA 09/0015, hier finden Sie auch die charakteristischen Werte der Tragfähigkeit.Montage:Der Anschluss von XXL-Balkenschuhe an Holz- oder Holzwerkstoffen setzt die Verwendung von 4,0 x 1 Kammnägel oder 5,0 x 1 Schrauben voraus. Für den Anschluss an Beton oder Stahl werden Ankerbolzen M12 verwendet.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10346(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Mit Europäischer Technischer Zulassung(ETA-09/0015)Anwendung:Die Balkenträger werden zur Verbindung zweier Hölzer, die sich im Grundriss kreuzen, eingesetzt. Sie eignen sich besonders bei sichtbaren Verbindungsstößen zwischen Haupt- und Nebenträgern wie z.B. in einer Ebene liegende Deckenbalken und Unterzüge bzw. Pfetten. Durch den Montageschlitz wird ein sicheres und bequemes Einhängen ermöglicht.Montage:Die Befestigung der Balkenträger im Hauptträger erfolgt mit Sondernägeln, Durchmesser 4,0 mm der Tragfähigkeitsklasse 3/C. Am Nebenträger erfolgt die Befestigung mit Stabdübeln Ø 12,0 mm bzw. Ø 8,0 mm für den Balkenträger 90. Nachdem der erste Stabdübel im obersten Loch des Nebenträgers eingetrieben ist, kann der Balken in den Montageschlitz des Balkenträgers eingehängt werden.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Mit Europäischer Technischer Zulassung(ETA-09/0132)Anwendung:Gutzeit-Betonflachstahlanker werden überwiegend zur zugfesten Verbindung von Stützen und Schwellen mit dem anstehen-den Beton eingesetzt. Dabei wird von einem verdrehungsfreien Lastangriff ausgegangen.Montage:Die Einbetonierungstiefe hängt von der Qualität des Betons und von der Belastung ab. Die Mindesttiefe sollte jedoch100 mm nicht unterschreiten. Der Beton sollte vor der Montage mindestens 3 Stunden aushärten. Zur Befestigung werden Kammnägel Ø 4,0 x 40, Tragfähigkeitsklasse 3/C mit einer profi lierten Länge von mindestens 31 mm eingesetzt.Die Befestigung im Beton erfolgt durch einen Bolzen bzw. durch Einbetonieren.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Anwendung:Betonwinkel oder auch Schwerlastwinkel werden auf Mauerwerk oder Beton aufgedübelt. Die stabile Ausführung ist geeignet um große Kräfte und Kippmomente zu übertragen. Betonwinkel sind eine preisgünstige Alternative zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Die einzelnen Varianten können Sie den Zeichnungen entnehmen.Montage:Zur Befestigung von Betonwinkeln werden Bolzen der Größe M10, M12 oder M 14 empfohlen.Stahlqualität:S 235 JR gemäß DIN EN 10025Korrosionsschutz:Betonwinkel werden nach der Bearbeitung rundum feuerverzinkt: Zinkschichtdickeca. 55 μm gemäß EN ISO 1461
Anwendung:Einschlagbodenhülsen werden zur Befestigung von Holzpfosten und Zaunpfählen eingesetzt.Montage:Die Einschlaghülse wird gleichmäßig in den Boden eingetrieben oder einbetoniert. Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

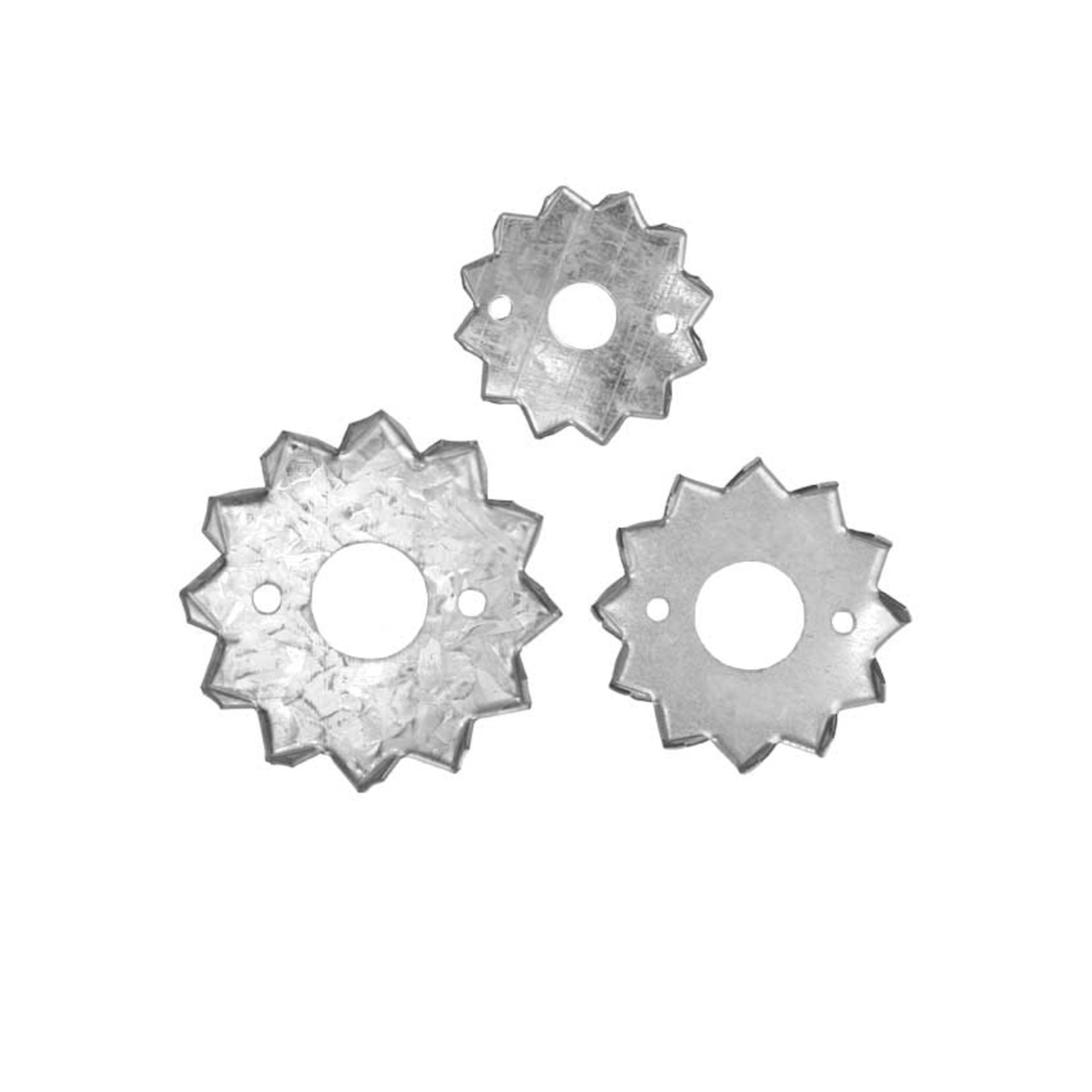

Anwendung:Einpressdübel aus feuerverzinktem Stahlblech werden im Holzbau in Verbindung mit Bolzen angewendet.Montage:Bei der Montage bestehen verschiedene Möglichkeiten, die Einpressdübel in die Holzbauteile einzupressen. Bei den doppelseitigen Einpressdübeln ist unbedingt darauf zu achten das die Zähne beim Einschlagen nicht beschädigt werden. Voraussetzung für die Montage ist die bereits vorhanden Bohrung im Holz für den Bolzen. An den beiden Holzseiten werden verhältnismäßig große Unterlegscheiben platziert. Die Unterlegscheiben dienen dazu den Anpressdruck beim anziehen aufzunehmen.Stahlqualität:S 250 GD + Z 275 gemäß DIN EN 10346Korrosionsschutz:275 g/m² beidseitig, entspricht einer Zinkauflage von ca. 20 μm
Anwendung:Einpressdübel aus feuerverzinktem Stahlblech werden im Holzbau in Verbindung mit Bolzen angewendet.Montage:Bei der Montage bestehen verschiedene Möglichkeiten, die Einpressdübel in die Holzbauteile einzupressen. Bei den doppelseitigen Einpressdübeln ist unbedingt darauf zu achten das die Zähne beim Einschlagen nicht beschädigt werden. Voraussetzung für die Montage ist die bereits vorhanden Bohrung im Holz für den Bolzen. An den beiden Holzseiten werden verhältnismäßig große Unterlegscheiben platziert. Die Unterlegscheiben dienen dazu den Anpressdruck beim anziehen aufzunehmen.Stahlqualität:S 250 GD + Z 275 gemäß DIN EN 10346Korrosionsschutz:275 g/m² beidseitig, entspricht einer Zinkauflage von ca. 20 μm
Anwendung:Firstlattenhalter Universal werden im Dachstuhl zur Aufnahme der Firstlatte eingesetzt. Die Anbringung der Firstlatte erfolgt durch diesen Halter problemlos, schnell und sicher.Montage:Der Abstand der Firstlatte wird nach den Angaben des Dachziegelherstellers festgelgt. Am Firstanfang und am Firstende wird jeweils ein Firsthalter angeschlagen und mit einer Richtschnur ausgerichtet. Die restlichen Firstlattenhalter können jetzt problemlos nach der Richtschnur angeschlagen werden. Gutzeit Firstlattenhalter Universal können auch bei vollverschalten Dächern eingesetzt werden. Das Lochblech lässt sich problemblos an jede Dachneigung anpassen. Es ist zu beachten , dass die Firstlattenstöße jeweils aud dem Firstlattenhalter liegen.Stahlqualität:S235 + Z275Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm
Anwendung:Flachverbinder werden aus feuerverzinkten Stahlblechen hergestellt. Sie sind geeignet, Zug- und Druckkräfte zu übertragen. Für die Flachverbinder gibt es im konstruktiven Holzbau viele Anwendungsmöglichkeiten. Bevorzugt werden sie als Ersatz für die zimmermannsmäßige Pfostenständer-Verbindung eingesetzt.Montage:Flachverbinder werden mit Kammnägeln 4,0 x L oder mit Schrauben befestigt. Wir empfehlen, immer zwei Flachverbinder pro Verbindung zu verwenden. Nähere Einzelheiten können Sie der DIN 1052:2004-08 entnehmen.Stahlqualität:S 250 GD + Z 275 gemäß DIN EN 10326:2004 Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Anwendung:Gerberverbinder Typ W werden für die Gelenkausbildung im Momenten – Nullpunkt von stumpf gestoßenen Pfetten eingesetzt. Bei fachgerechter Montage können sie sowohl Zugkräfte und Querkräfte aufnehmen.Montage:Gerberverbinder werden mit Kammnägeln 4 x 40 oder mit Schrauben befestigt. Die Anzahl der Nägel ist abhängig von der Spannweite der Pfette. Es müssen immer zwei Verbinder für jede Verbindung eingesetzt werden.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Anwendung:HE-Anker werden zur Verbindung von Holzbalken T-Trägern eingesetzt. (HE Bezeichnung für Holz & Eisen)Montage:Es müssen mindestens 2 HE-Anker pro Verbindung diagonal montiert werden. Die Verbindung erfolgt mit Gutzeit Kammnägeln 4,0 x 40 oder mit Beschlagsschrauben 5,0 x 35 (mindestens 3 Stück pro Verbindung). Alternativ können auch Bolzen M12 verwendet werden. Bei einer ungeraden Anzahl von Kammnägeln oder Schrauben sollten diese direkt in die Lochreihe über den Stahlträger eingebracht werden.Stahlqualität:S 250 GD + Z275Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm
Anwendung:Werden zur horizontalen Lastaufnahme und Kippsicherung von hohen Pfetten und Sparren eingesetzt. Der Anschluss von Knaggen an Holz oder Holzwerkstoffen setzt die Verwendung von 4,0 x 40 Kammnägeln oder 5,0 x 40 Schrauben voraus.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C,profilierte Nagellänge lef ≥ 31 mm.Stahlqualität:S 250 GD + Z275 gemäß DIN EN 10346Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm
Mit Europäischer Technischer Zulassung(ETA-09/0015)Anwendung:Balkenschuhe kommen für den Anschluss von Nebenträgern an Hauptträger oder an Stützen zum Einsatz. Bei Vollausnagelung wird die maximale Beanspruchbarkeit erreicht. Die Belastung in Richtung Bodenblech ermöglicht eine höhere Tragfähigkeit als die Belastung, die vom Bodenblech wegführt.Eine Teilausnagelung reduziert die Beanspruchbarkeit des Produkts, jedoch bei voller Zulässigkeit. Der Anschluss von Balkenschuhen an Holz- oder Holzwerkstoffe setzt die Verwendung von 4,0 × 1 Kammnägeln oder 5,0 × 1 Schrauben voraus.Die Gesamttiefe der Balkenschuhe wurde von uns auf 80 mm festgelegt um der Verbindung einen noch besseren Halt zu geben.Montage:Der Balkenschuh wird mit Kammnägeln oder Schrauben an den Träger montiert. Beim Anschluss an Beton oder Mauerwerk sind entsprechende Schrauben und Dübel zu verwenden.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Mit Europäischer Technischer Zulassung(ETA-09/0015)Anwendung:Balkenschuhe kommen für den Anschluss von Nebenträgern an Hauptträger oder an Stützen zum Einsatz. Bei Vollausnagelung wird die maximale Beanspruchbarkeit erreicht. Die Belastung in Richtung Bodenblech ermöglicht eine höhere Tragfähigkeit als die Belastung, die vom Bodenblech wegführt.Eine Teilausnagelung reduziert die Beanspruchbarkeit des Produkts, jedoch bei voller Zulässigkeit. Der Anschluss von Balkenschuhen an Holz- oder Holzwerkstoffe setzt die Verwendung von 4,0 × 1 Kammnägeln oder 5,0 × 1 Schrauben voraus.Die Gesamttiefe der Balkenschuhe wurde von uns auf 80 mm festgelegt um der Verbindung einen noch besseren Halt zu geben.Montage:Der Balkenschuh wird mit Kammnägeln oder Schrauben an den Träger montiert. Beim Anschluss an Beton oder Mauerwerk sind entsprechende Schrauben und Dübel zu verwenden.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Mit Europäischer Technischer Zulassung(ETA-09/0134)Anwendung:Gutzeit KR – Winkelverbinder werden überwiegend für Anschlüsse zwischen Holz und anderen Baustoffen, wie z. B. Stahl, Beton usw. verwendet.Montage:Die Befestigung der KR – Winkel erfolgt mit Kammnägeln oder Schrauben. Beim Anschluss an Beton sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität:S 235 JR gemäß DIN EN 10025Korrosionsschutz:KR – Winkel werden nach der Bearbeitung rundumfeuerverzinkt, Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461
Anwendung:Lochplatten werden aus feuerverzinkten Stahlblechen herge-stellt. Das Lochmuster ist auf der Zeichnung ersichtlich.Für die Lochbleche gibt es im konstruktiven Holzbau viele Anwendungsmöglichkeiten. Bevorzugt werden die Lochbleche für die Herstellung von Kehlbalkenbindern oder bei dem Bau von Fachwerken verwendet.Montage:Lochplatten werden mit Kammnägeln 4,0 x L oder mit Schrauben befestigt. Wir empfehlen, immer zwei Lochbleche pro Verbindung zu verwenden. Nähere Einzelheiten können Sie der DIN 1052:2004-08 entnehmen.Stahlqualität:S 250 GD + Z 275 gemäß DIN EN 10326:2004 Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Anwendung:Lochplatten werden aus feuerverzinkten Stahlblechen herge-stellt. Das Lochmuster ist auf der Zeichnung ersichtlich.Für die Lochbleche gibt es im konstruktiven Holzbau viele Anwendungsmöglichkeiten. Bevorzugt werden die Lochbleche für die Herstellung von Kehlbalkenbindern oder bei dem Bau von Fachwerken verwendet.Montage:Lochplatten werden mit Kammnägeln 4,0 x L oder mit Schrauben befestigt. Wir empfehlen, immer zwei Lochbleche pro Verbindung zu verwenden. Nähere Einzelheiten können Sie der DIN 1052:2004-08 entnehmen.Stahlqualität:S 250 GD + Z 275 gemäß DIN EN 10326:2004 Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Anwendung:Lochplattenstreifen werden aus feuerverzinkten Stahlblechen hergestellt. Das Lochmuster ist auf der Zeichnung ersichtlich. Für die Lochblechstreifen gibt es im konstruktiven Holzbau viele Anwendungsmöglichkeiten. Bevorzugt werden die Loch-blechstreifen dort eingesetzt, wo Lagensicherung, Kraftüber-tragung und Ableitung von Windsogkräften erforderlich ist.Montage:Lochplattenstreifen werden mit Kammnägeln 4,0 x L oder mit Schrauben befestigt. Wir empfehlen, immer zwei Lochblech-streifen pro Verbindung zu verwenden.Stahlqualität:S 250 GD + Z 275 gemäß DIN EN 10326:2004Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.
Mit Europäischer Technischer Zulassung(ETA-09/0133)Anwendung:Lochplattenwinkel sind für Verbindungen jeglicher Art einsetzbar und zwar dort, wo nicht allzu hohe Anforderungen bezüglich der anzuschließenden Kräfte gestellt werden. Sie eignen sich besonders für Kreuzanschlüsse, Auswechslungen und Balken-/Stützenanschlüsse.Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C,profilierte Nagellänge lef ≥ 31 mm.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

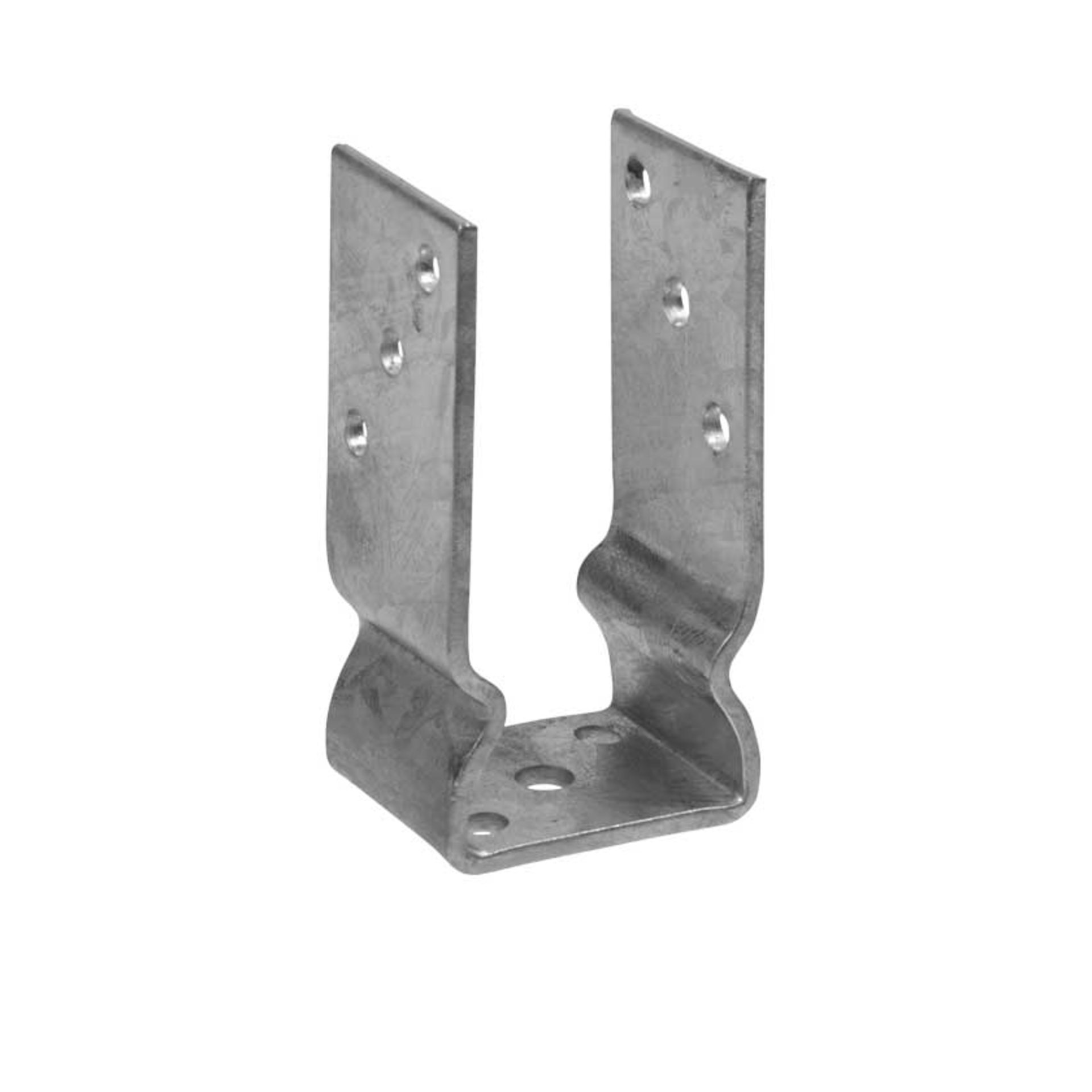

Anwendung:Pfostenlaschen Typ U werden zur Befestigung von Holzpfosten in Leichtbauten eingesetzt.Montage:Die Pfostenlasche wird auf dem Boden mittels Dübel, Bolzen o.ä befestigt. Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

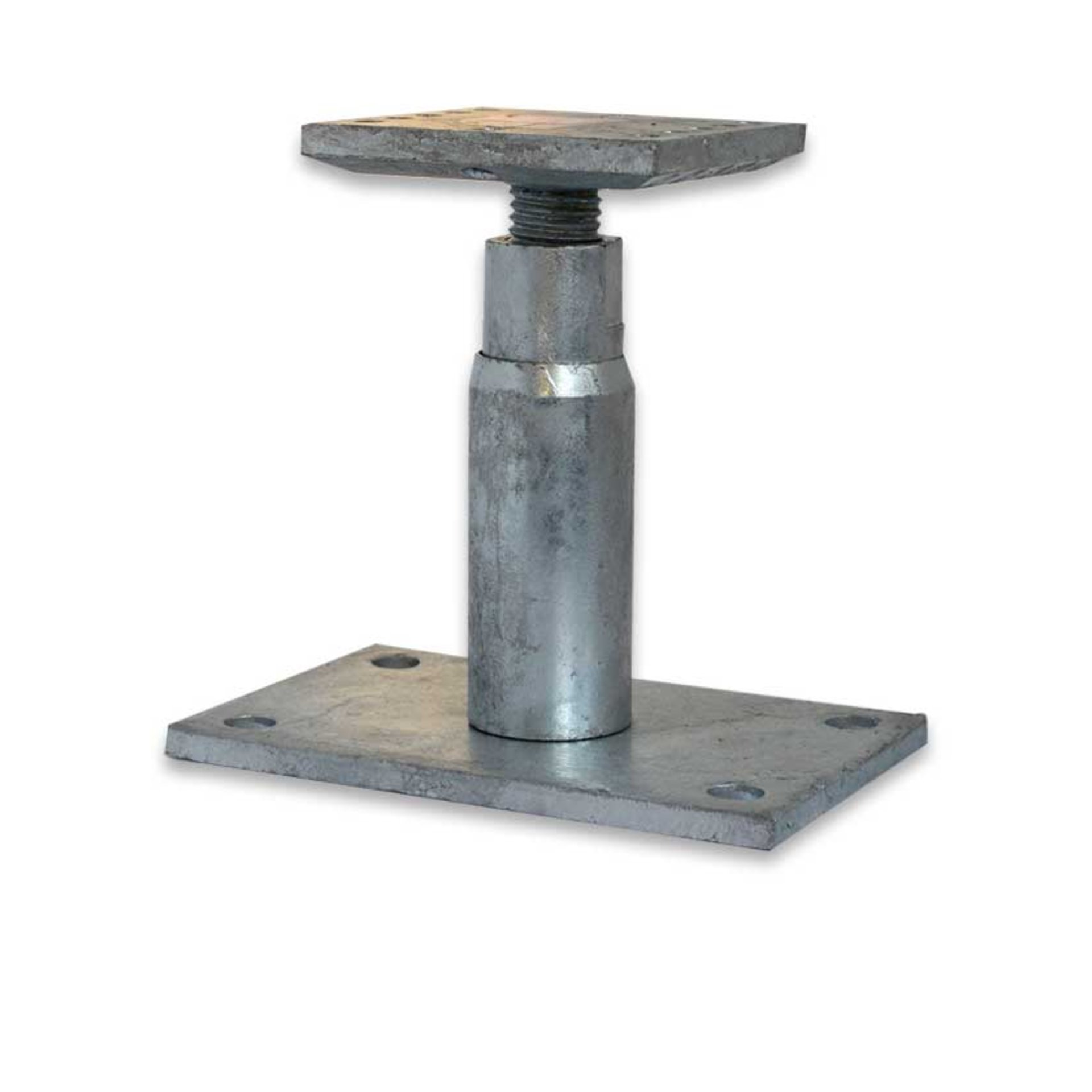

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger „FIXI“ finden im konstruktiven Holzbau aufgrund ihrer einfachen Verarbeitung zahlreiche Anwendungsfälle. Sie eignen sich für Holzstützen mit einem Querschnitt ab 10 x 10 cm und sind in der Lage große Lasten zu tragen.Montage:Für die Montage wird der Pfostenträger stirnseitig mit Holzbauschrauben der Größe 5 x 80 befestigt. Nach der Höheneinstellung wird er mit Kontermuttern fixiert. Die Verbindung mit dem Beton erfolgt über Ankerbolzen.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JO4Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461Auch nach dem Einbau höhenverstellbar!

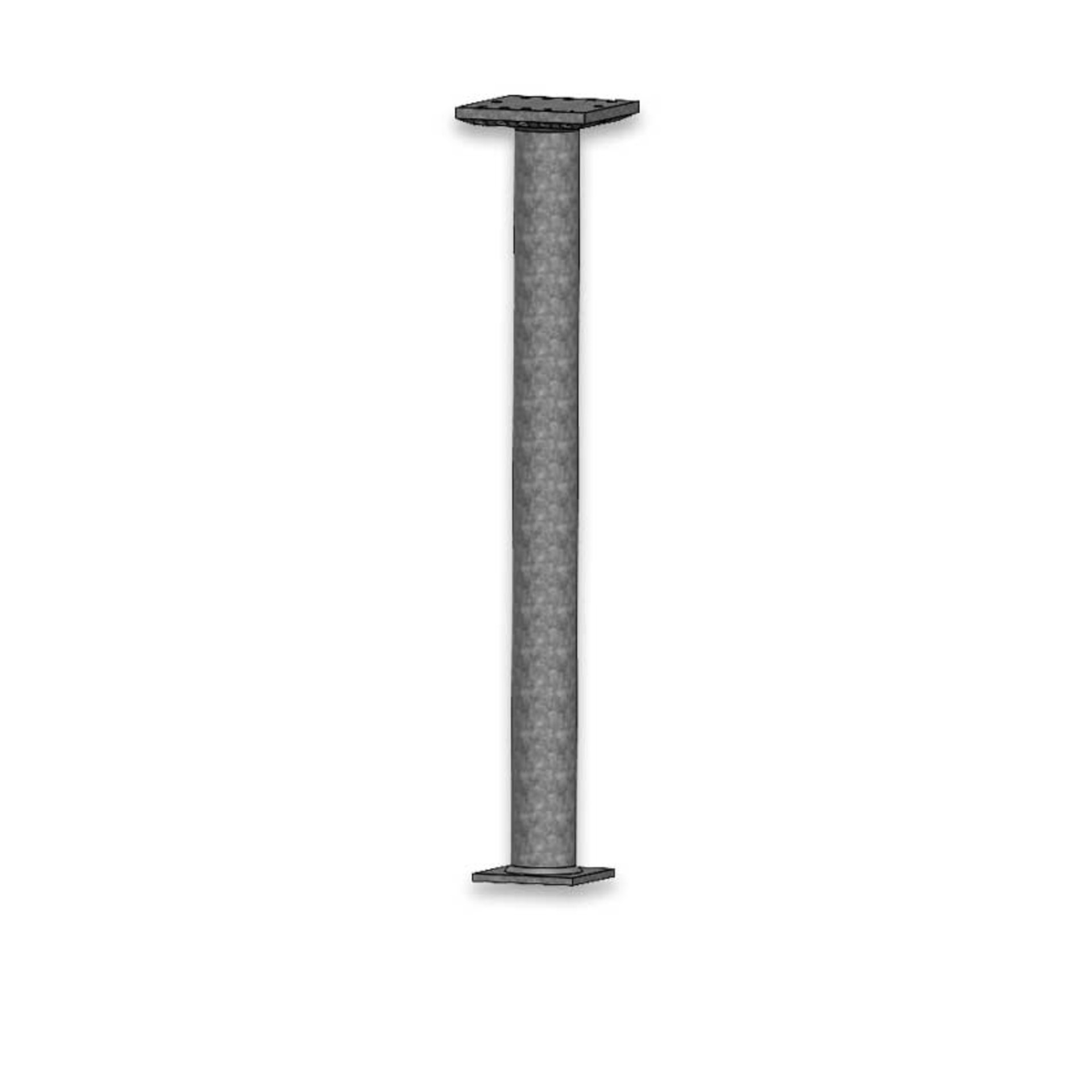

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Der Pfostenträger „FIXI“ mit Rohrdolle in Beton findet im Holzbau aufgrund der einfachen Verarbeitung zahlreiche Anwendungsfälle. Er eignet sich besonders für Holzstützen mit einem Querschnitt ab 10 x 10 cm. Aufgrund seiner stabilen Ausführung ist er in der Lage besonders große Lasten zu tragen.Montage:Der Pfostenträger wird direkt einbetoniert. Für die Montage wird der Pfostenträger stirnseitig mit Holzbauschrauben der Größe 5 x 80 befestigt.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

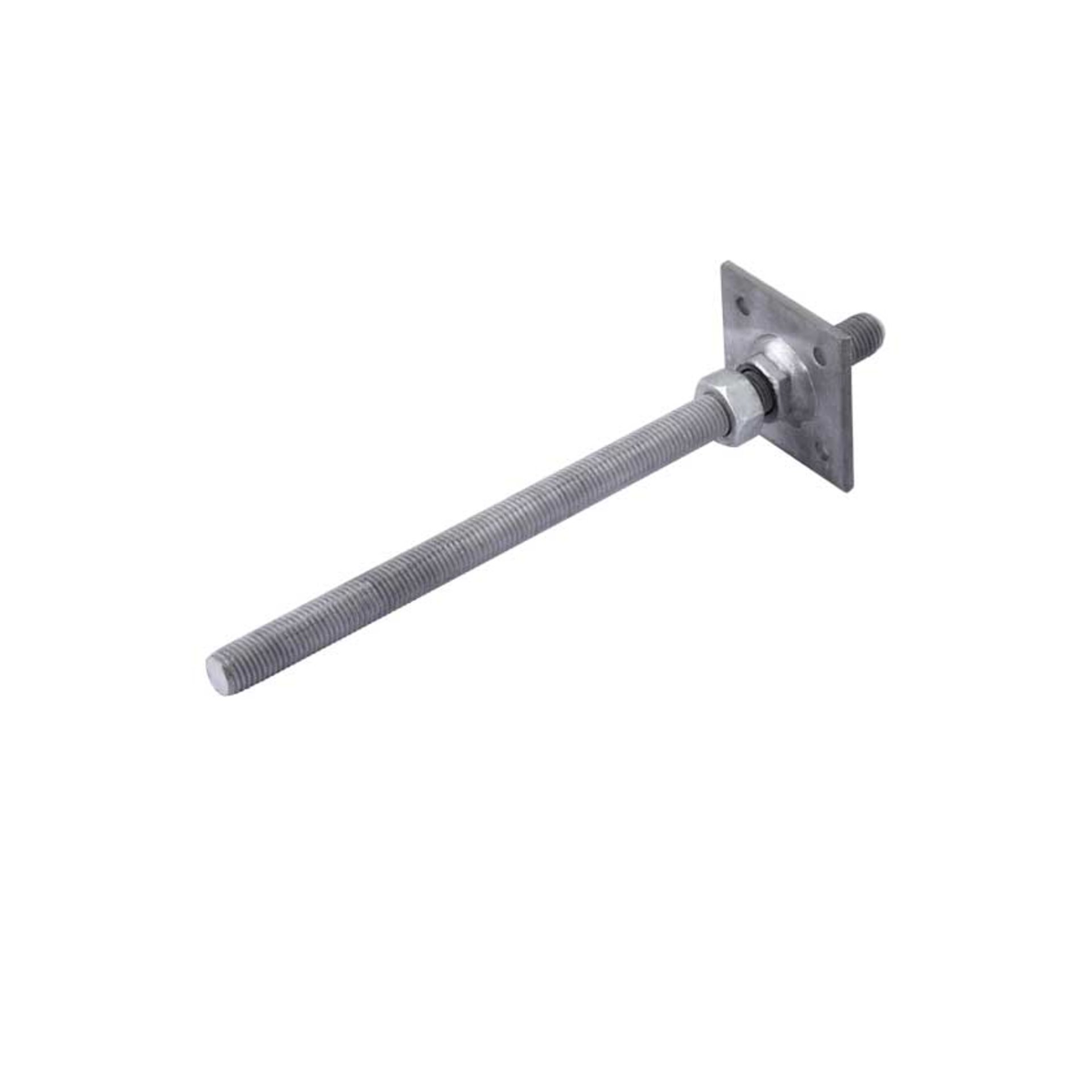

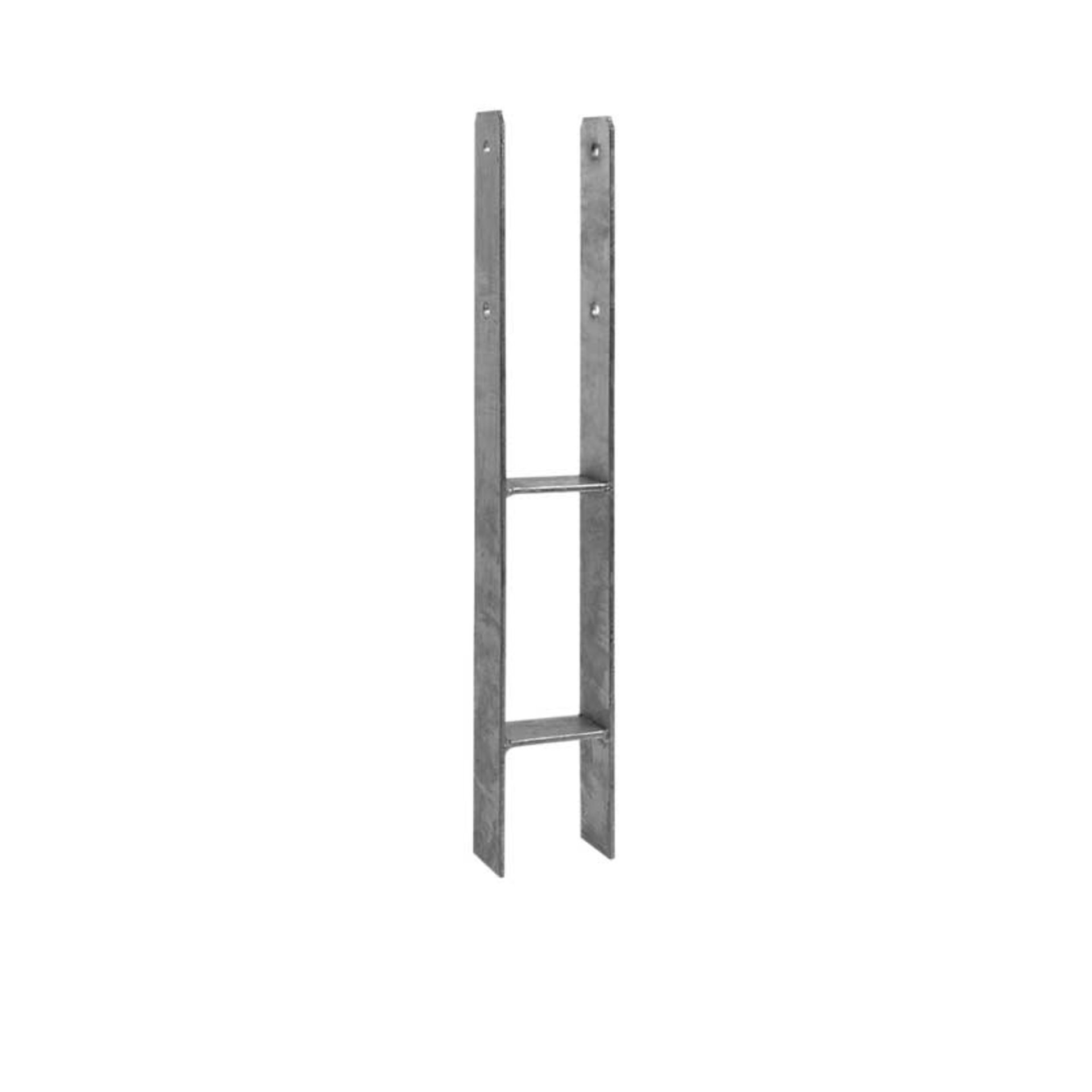

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Pfostenträger werden zur Befestigung schwerer Holzkonstruk-tionen wie z.B Carports, Windschutzzäune eingesetzt.Montage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

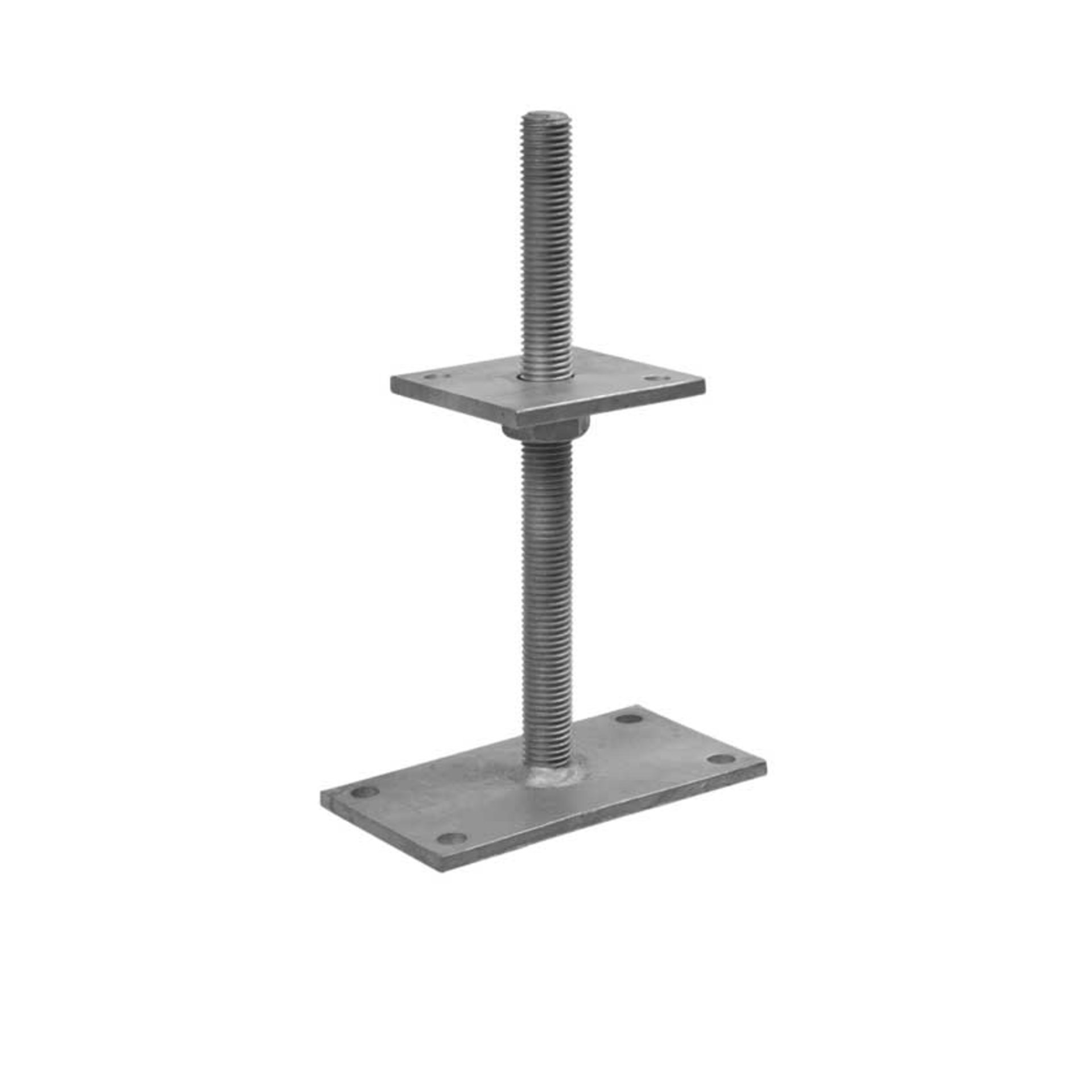

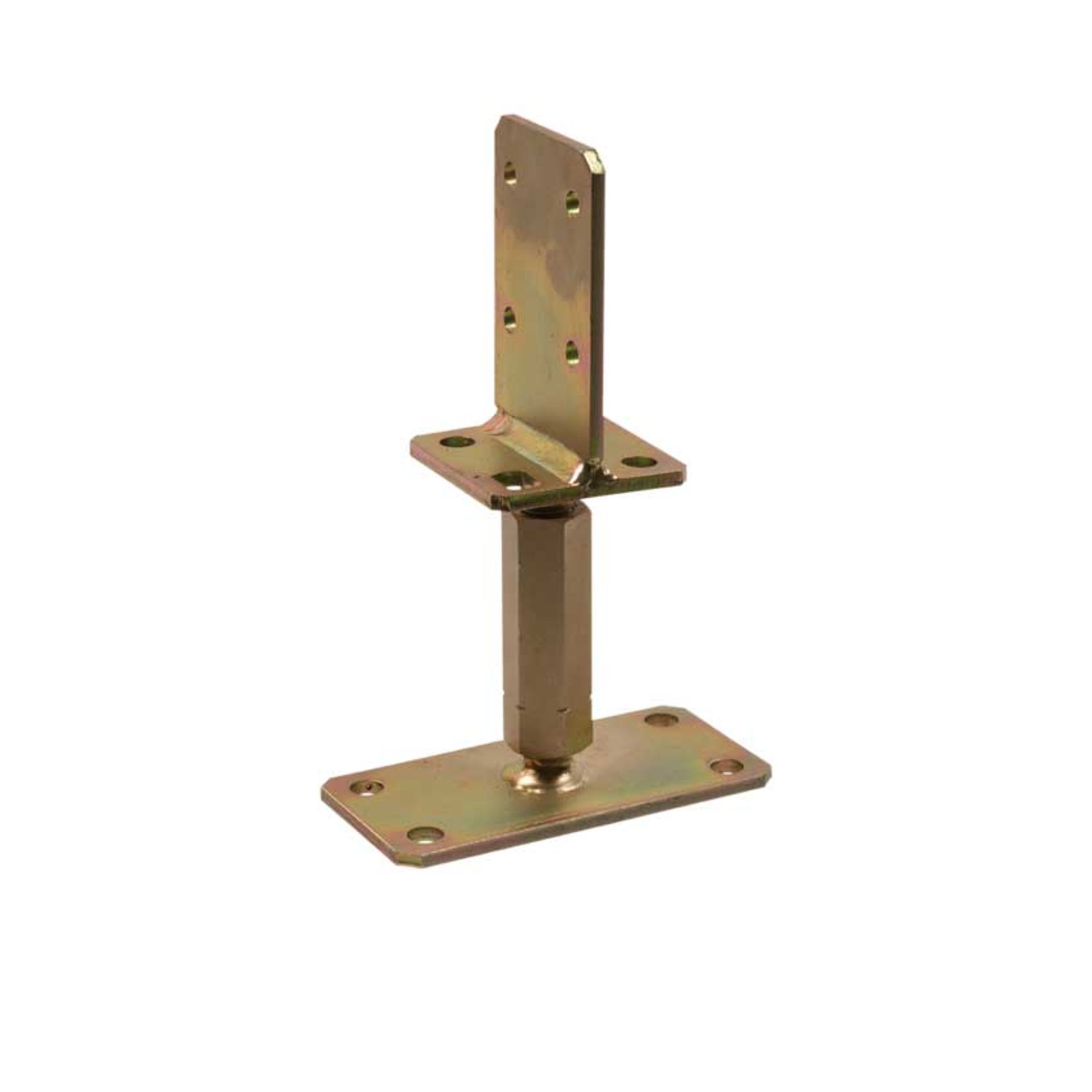

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt, bei denen die Möglichkeit einer Höhenverstellung im eingebauten Zustand gegeben sein muss. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Pfostenständer werden auf dem Beton mittels Dübel, Bolzen o.ä befestigt. Für die Befestigung an den Pfosten wird der Pfosten eingeschlitzt und mit Stabdübeln verbunden.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:Alle Teile werden galvanisch verzinkt und gelbchromatiert. So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.Auch nach dem Einbau höhenverstellbar!Grundhöhe 140 mm / max. Höhenverstellung 70 mm
Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B Carports und Vordächern eingesetzt, bei denen die Möglichkeit einer Höhenverstellung im eingebauten Zustand gegeben sein muss. Durch die unsichtbare Verbindung ist ein konstruktiver Holzschutz gegeben.Montage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025 : 2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt. So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.
Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B Carports und Vordächern eingesetzt, bei denen die Möglichkeit einer Höhenverstellung im eingebauten Zustand gegeben sein muss. Durch die unsichtbare Verbindung ist ein konstruktiver Holzschutz gegeben.Montage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025 : 2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt. So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.

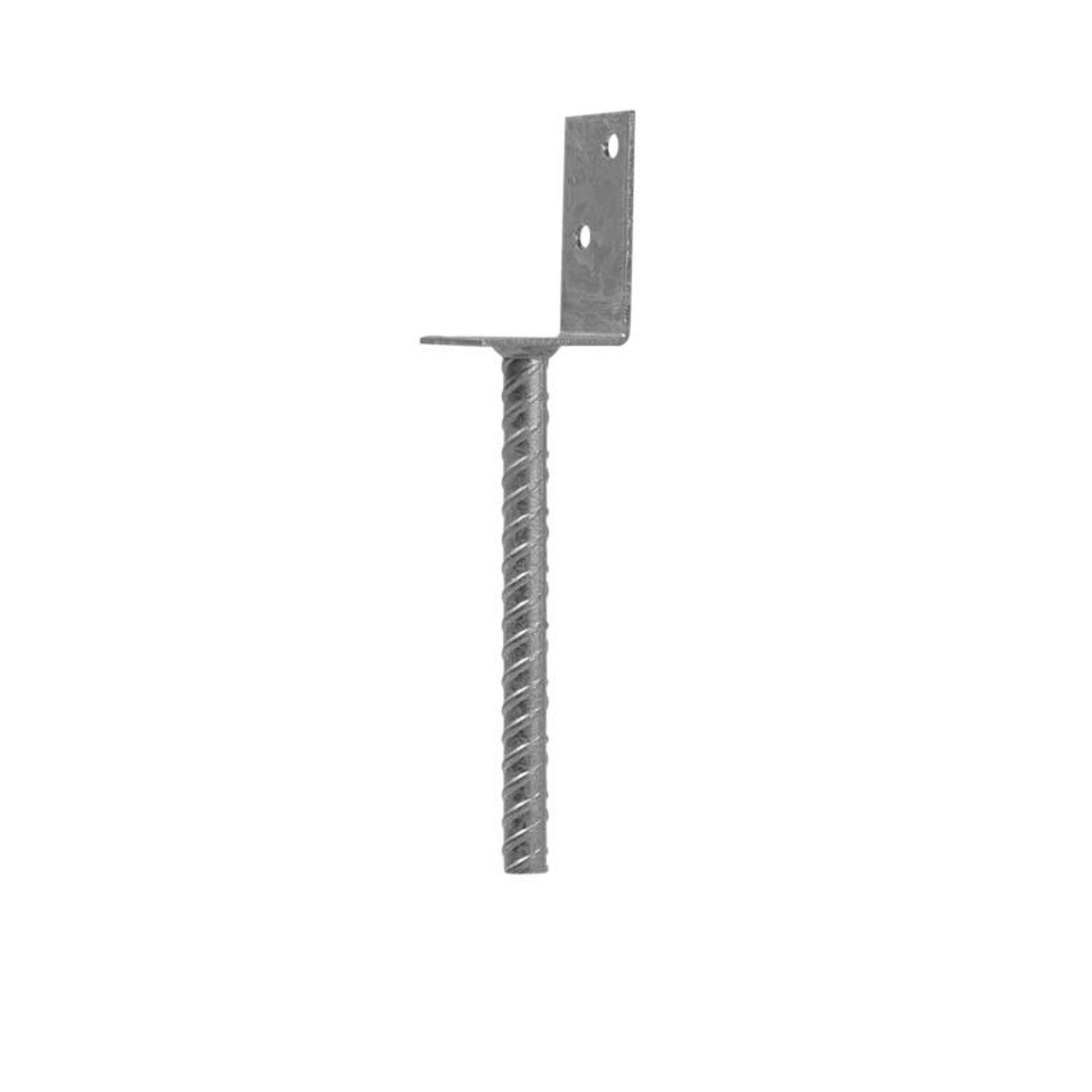

Anwendung:Pfostenträger Typ L werden zur Befestigung von Holzpfosten in Betonfundamenten eingesetzt.Montage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461

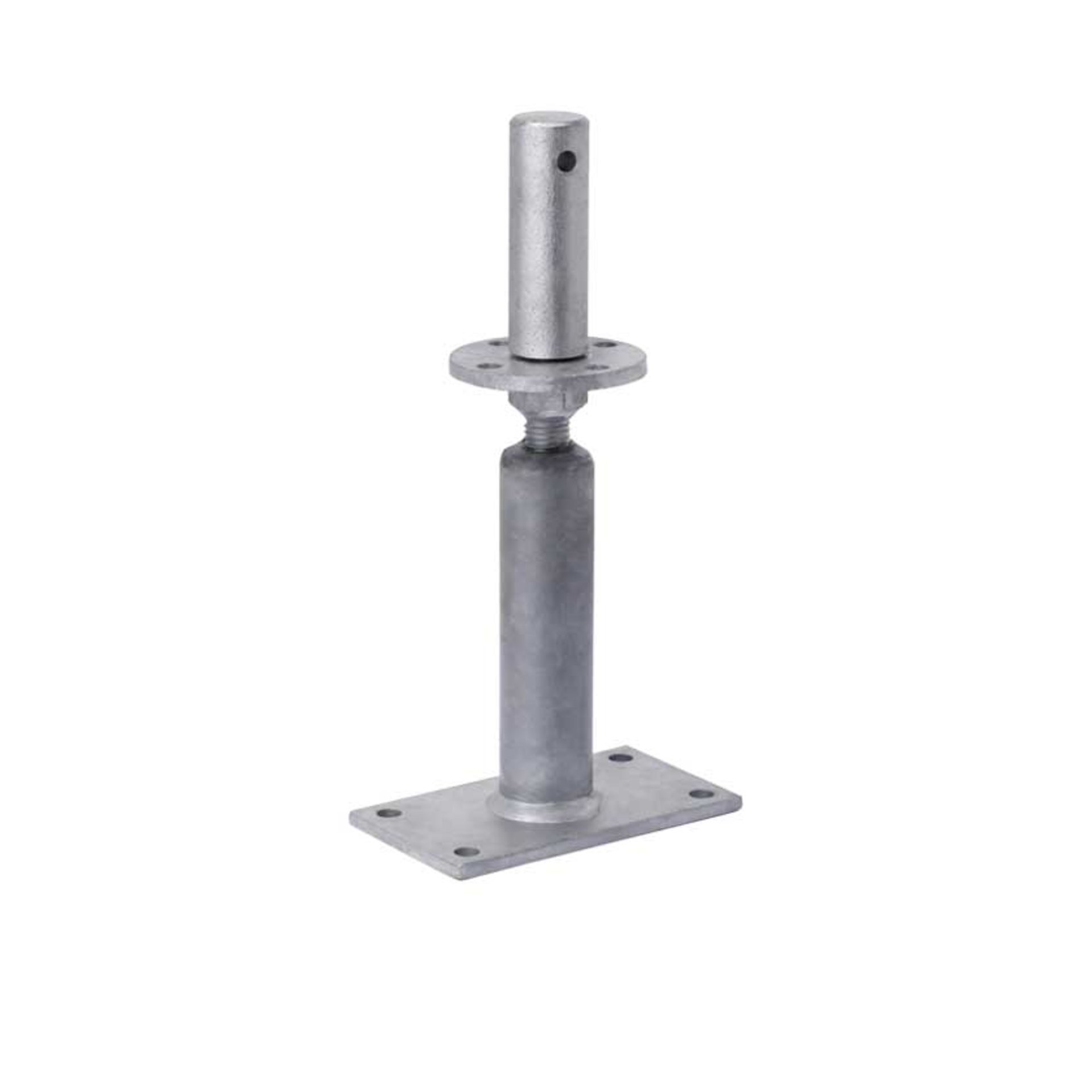

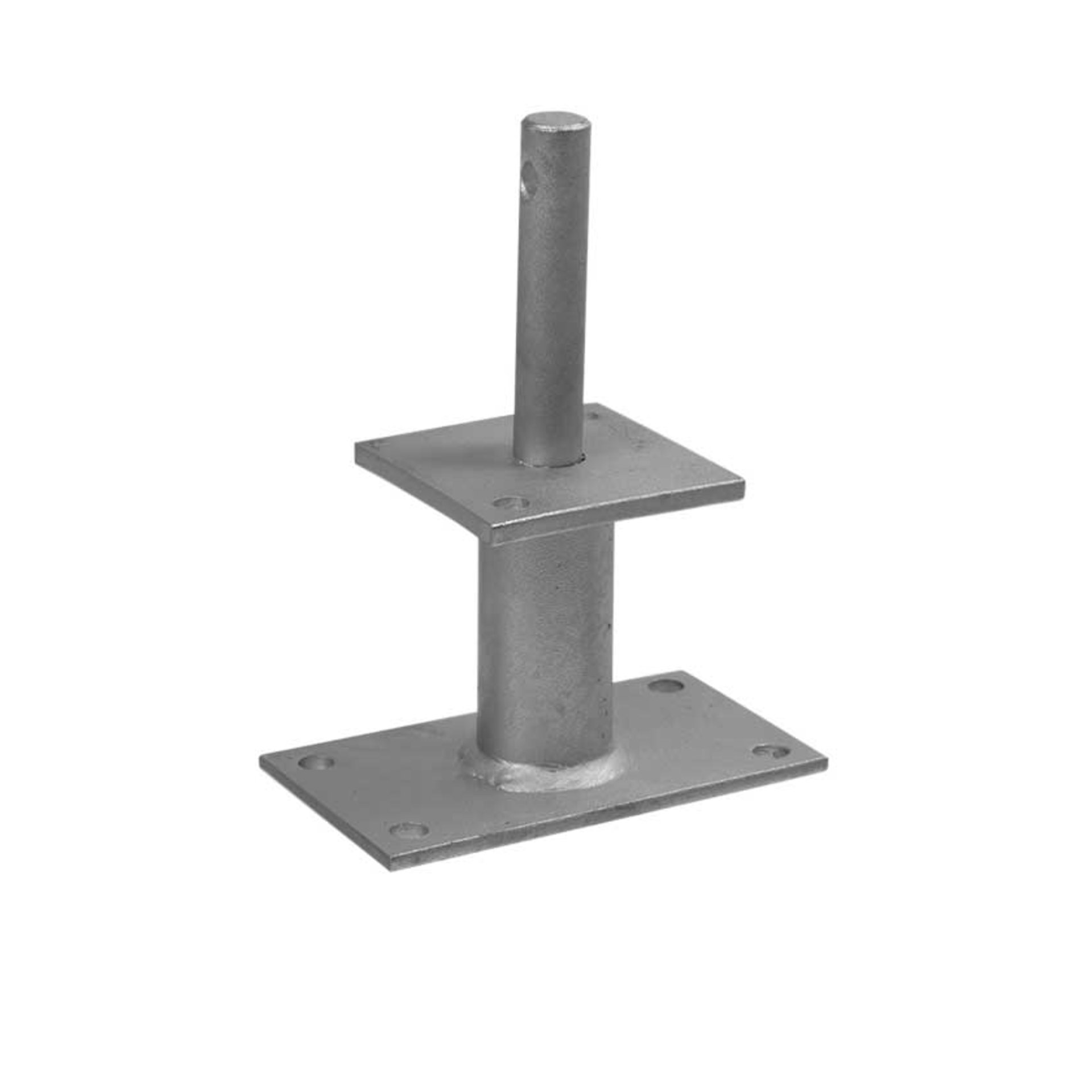

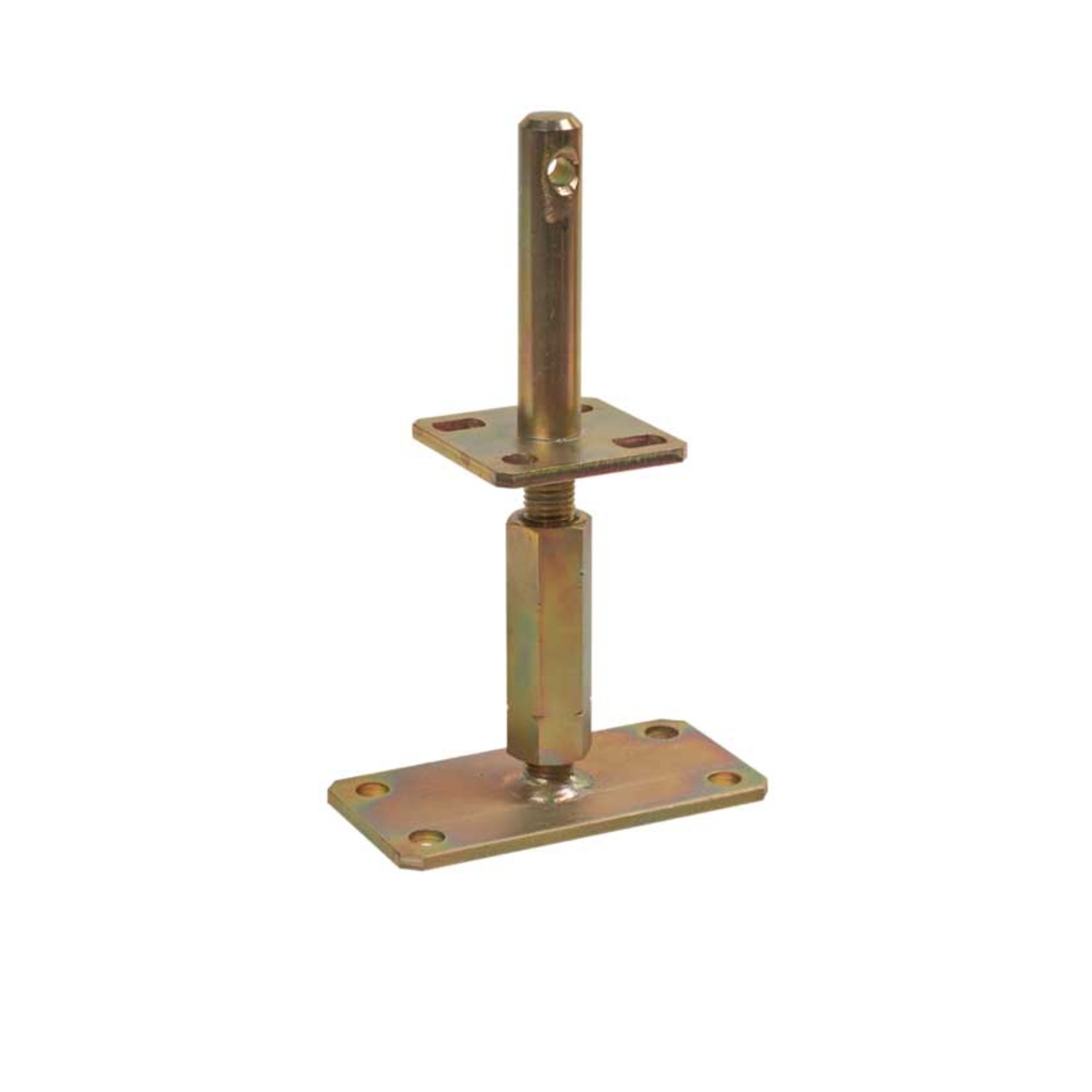

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Pfostenträger Typ I werden zur Befestigung in Leichtbautenwie z.B. Carports und Vordächern eingesetzt, bei denen die Möglichkeit einer Höhenverstellung im eingebauten Zustand gegeben sein muss. Durch die unsichtbare Verbindung werden sie bevorzugt für anspruchsvolle Konstruktionen eingesetzt.Montage:Pfostenträger werden auf dem Beton mittels Dübel, Bolzen o.ä befestigt. Im Hirnholz wird eine Bohrung mit dem Durchmesser des Zapfens hergestellt. Danach wird der Zapfen eingeführt und mit einem Stabdübel verbunden.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt und gelbchromatiert. So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.Auch nach dem Einbau höhenverstellbar!Grundhöhe 140 mm / max. Höhenverstellung 70 mm
Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 8/8 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Verbindung auf Beton mit Hilfe von Ankerdübel. Für die Montage wird der Pfostenträger stirnseitig in einer BohrungD = 40 mm x 130 mm eingesetzt. Der Einbau des Stabdübels erfolgt nach der Feinjustierung.Stahlqualität:S235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461SicherheitshinweiseDownload als PDF
Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10 cm geeignet. Die Montage erfolgt von der Stirnseite aus. Für die Aufnahme von Zugkräften wird seitlich ein Stabdübel D = 10 mm eingebracht.Montage:Der Pfostenträger wird auf der Bodenplatte verankert. Für die Montage wird der Zapfen des Pfostenträger stirnseitig in einer Bohrung D = 24 mm x 130 mm eingesetzt. Der Einbau des Stabdübels erfolgt nach der Feinjustierung.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461
Anwendung:Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 8 / 8 cm geeignet. Die Montage erfolgt von der Stirnseite aus.Montage:Für die Montage wird der der Pfostenträger stirnseitig an das Kopfholz geschraubt. Die Verbindung auf Beton erfolgt mittels Dübel oder Ankerbolzen.Stahlqualität:Stahlsorte U : S 235 JR gemäß EN 10025:2004 Gewindestange S 355 JOKorrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 146170 mm höhenverstellbar / Gewinde M24

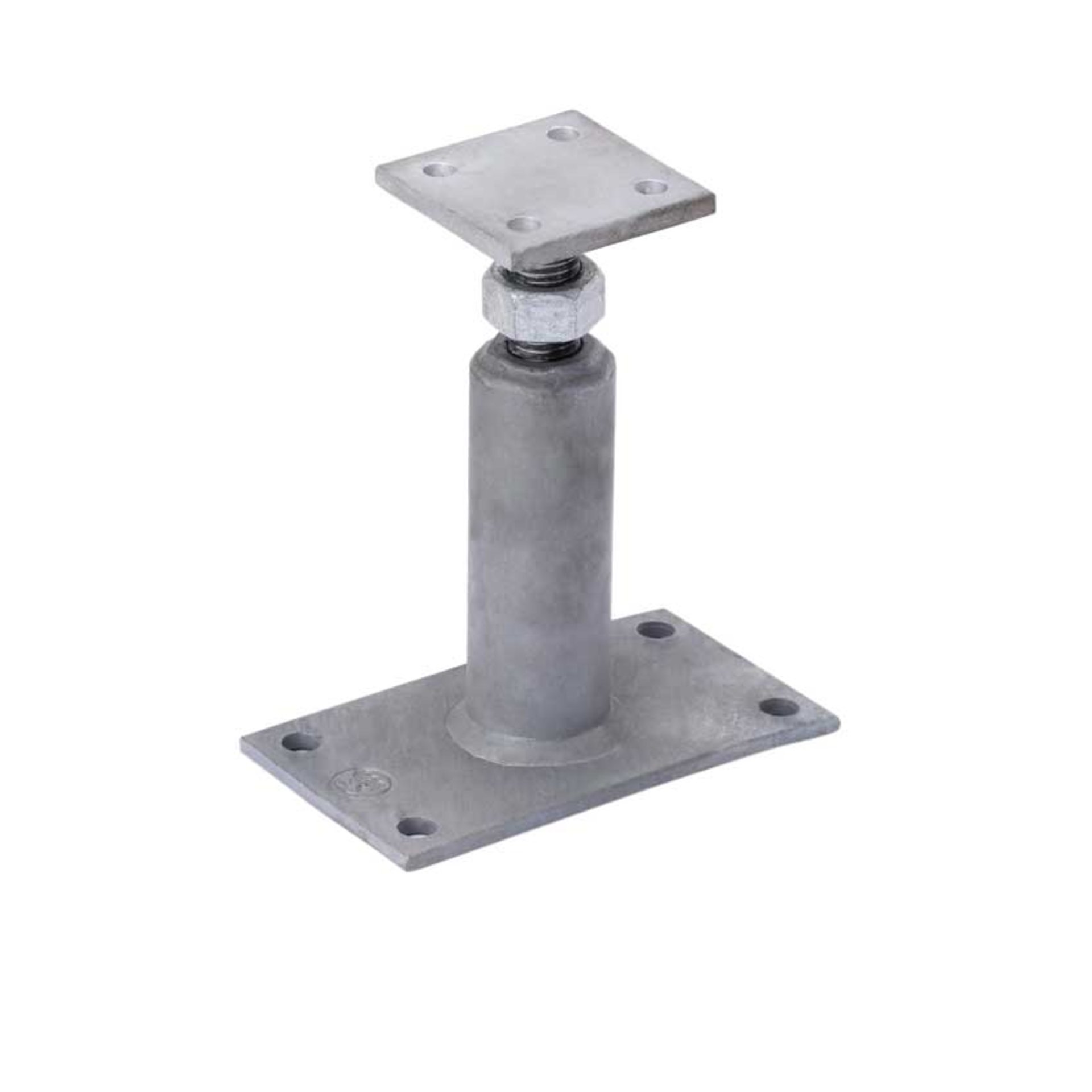

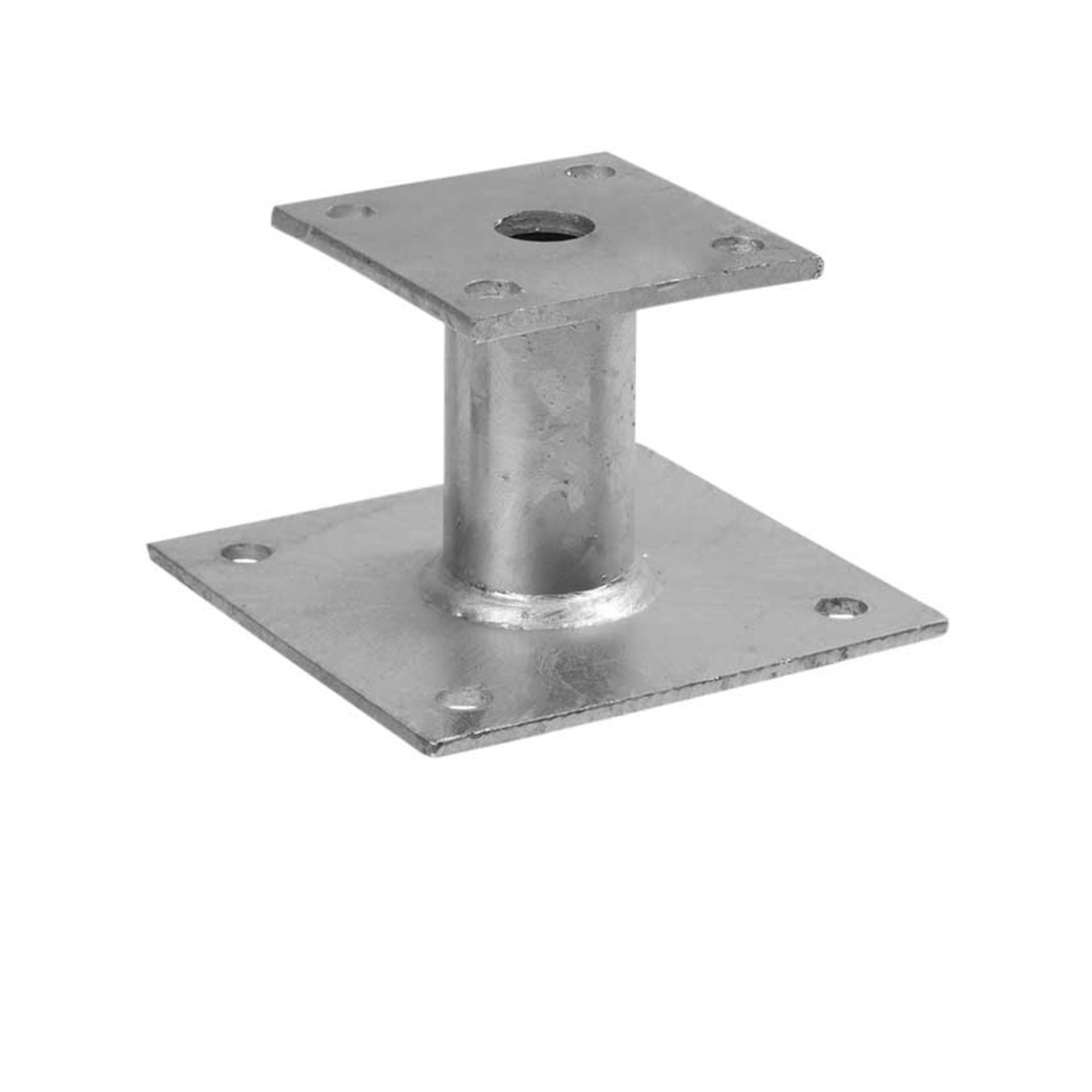

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Pfostenträger Typ P eignen sich besonders zum unsichtbaren Einbau, in dem große Kräfte aufgenommen werden müssen. Durch die unsichtbare Verbindung ist ein konstruktiver Holzschutz gegeben.Montage:Der Pfostenträger wird stirnseitig an das Kopfholz geschraubt. Die Verbindung zum Beton erfolgt mittels Dübel, Anker o.ä.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461Extra stabile Ausführung!

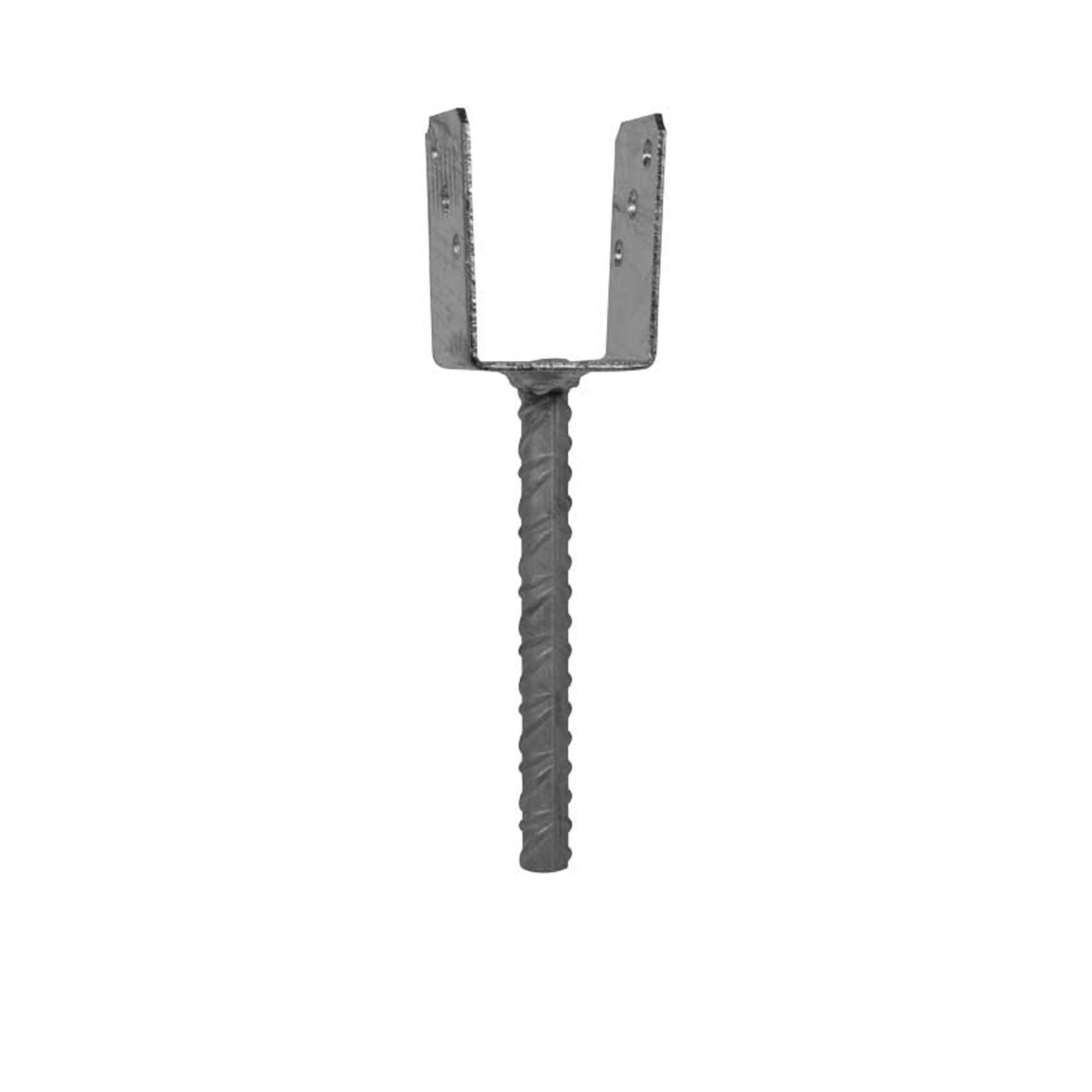

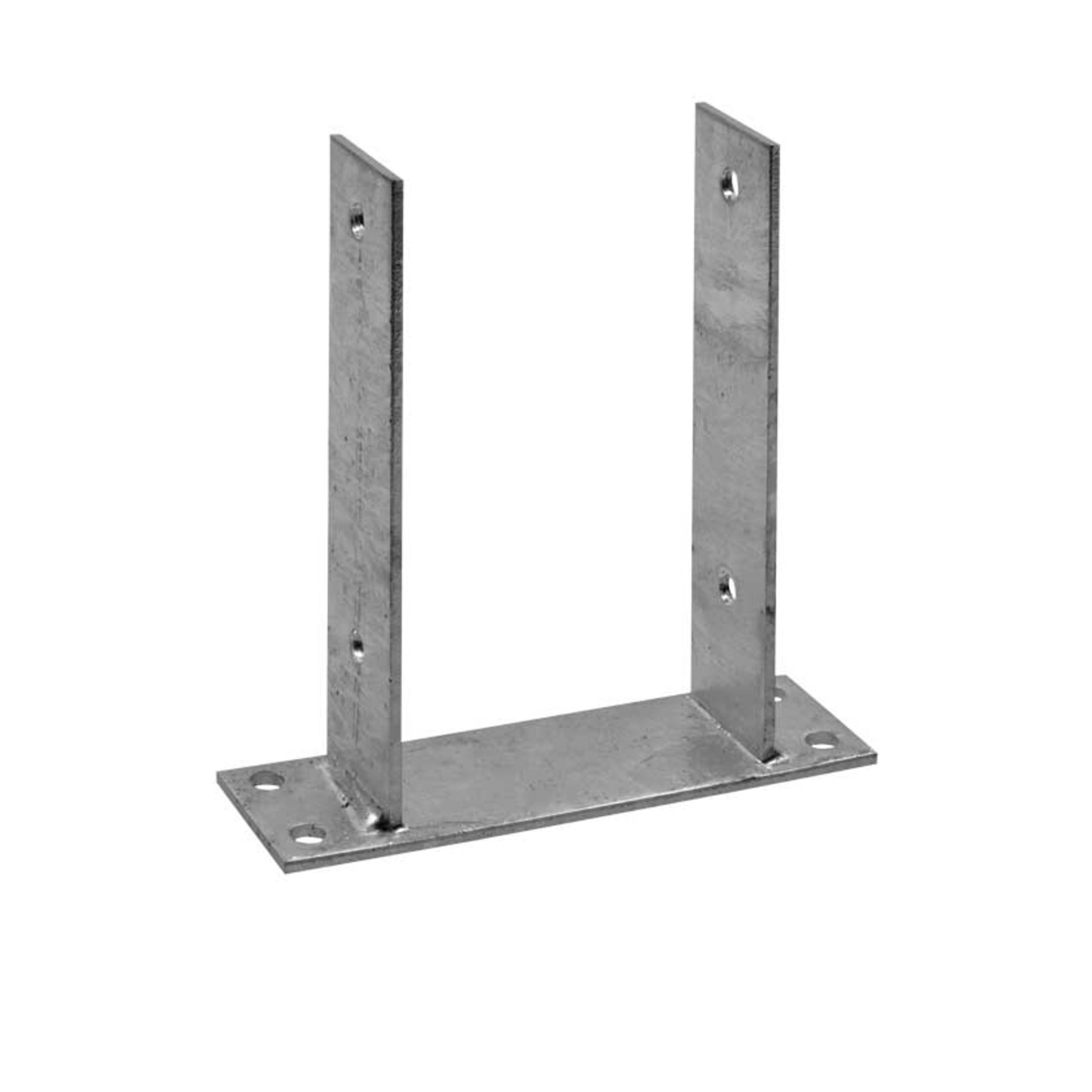

Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Pfostenträger U werden zur Befestigung von Holzstützen und Pfosten in Betonfundamenten eingesetzt. Sie ermöglichen eine sichere und einfache Befestigung und werden überwiegend für Leichtbauten eingesetztMontage:Die Montage erfolgt über ein Köcherfundament oder über das direkte Einbetonieren.Stahlqualität:Riffeldolle: B 550 BR + AC gemäß DS 10080:2006Stahlsorte U : S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461
Anwendung:Pfostenständer U werden zur Befestigung stabiler Holzkonstruktionen z.B. Pfosten für Windschutzzäune auf Beton oder Mauerwerk eingesetzt.Montage:Die Montage erfolgt auf Beton mittels Dübel, Anker o.ä.Stahlqualität:S 235 JR gemäß EN 10025:2004Korrosionsschutz:rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461SicherheitshinweiseDownload als PDF
Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung entsprechend dem Durchmesser der Gewindestange x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt.So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.
Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung entsprechend dem Durchmesser der Gewindestange x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt.So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.
Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung entsprechend dem Durchmesser der Gewindestange x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt.So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.
Mit Europäischer Technischer Zulassung(ETA-13/1063)Anwendung:Die Pfostenträger werden zur Befestigung in Leichtbauten wie z.B. Carports und Vordächern eingesetzt. Durch den verdeckten Anschluss ist ein konstruktiver Holzschutz gewährleistet.Montage:Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung entsprechend dem Durchmesser der Gewindestange x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt.Stahlqualität:S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JOKorrosionsschutz:Alle Teile werden galvanisch verzinkt.So erhalten die Pfostenträger einen hohen Korrosionsschutz, ohne die Funktion der Gewinde zu beinträchtigen.
Anwendung:Profilanker werden zur Befestigung von Holzbalken an Profilleisten (Halfenschienen) eingesetzt.Montage:Die Profilanker werden immer beidseitig montiert. Die Befestigung erfolgt mit Gutzeit Kammnägeln 4,0 x 40 oder mit Bolzen der Größe M 12. Es müssen mindestens drei Kammnägel pro Verbindung verwendet werden. Die Verteilung der Nägel soll über die gesamte Fläche erfolgen jedoch muss ein Randabstand von ca. 28 mm eingehalten werden. Die mindest Holzbreite sollte 80 mm betragen.Stahlqualität:S 250 GD + Z275Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm
Anwendung:Sparrenhalter Beton werden zur Befestigung von Kehlbalkendachsparren in der Unterkonstrucktion eingesetzt.Sie sind montagefreundlich und ermöglichen eine sichere Verbindung zwischen der Dach und der Unterkonstruktion.Montage:Die Befestigung kann entweder mit einem Bolzen, Schrauben oder auch mit Hammerkopfschrauben in einer Ankerschiene erfolgen.Stahlqualität:Winkel S 235 MC gemäß DIN EN 10149-2Lochbleche S 355 JR gemäß EN 10025Korrosionsschutz:Sparrenhalter Beton werden nach der Bearbeitung rundum feuerverzinkt: Zinkschichtdicke ca. 55µ gemäß EN1461
Anwendung:Sparrenhalter Holz eignen sich besonders bei Deckenkonstruk-tionen aus Holz und in Verbindung mit Kehlbalkendächern. Durch passgenaues Einkerben der Sparren erhält die Konstruktion auf der Holzkonstruktion einen absoluten Halt.Montage:Es muss darauf geachtet werden, dass die Abstände der Balkenlage mit den Sparrenabständen übereinstimmen. Für die Befestigung werden Gutzeit Kammnägel 4,0 x 40 verwendet.Stahlqualität:Winkel S 235 MC gemäß DIN EN 10149-2Lochbleche S 355 JR gemäß EN 10025Korrosionsschutz:Sparrenhalter werden nach der Bearbeitung rundum feuerverzinkt: Zinkschichtdicke ca. 55µ gemäß EN1461SicherheitshinweiseDownload als PDF
Mit Europäischer Technischer Zulassung(ETA-09/0104)Anwendung:Die Sparrenpfettenanker werden überwiegend zur zugfesten Verbindung zweier Hölzer, die sich im Grundriss rechtwinklig kreuzen, eingesetzt. Sie eignen sich besonders zur Weiterleitung von Windsogkräften, zur Lagesicherung von Sparrenpfetten auf Hallenbindern und zur Übertragung ständiger Lasten wie z.B. einer angehängten Balkenlage an Pfetten.Montage:Die Sparrenpfettenanker sind dabei stets so anzubringen, dass ein größtmöglicher Randabstand der Nägel bei beiden angeschlossenen Bauteilen vorhanden ist. Die Befestigung der Sparrenpfettenanker im Holz erfolgt mit Sondernägeln Ø 4,0 x 40 der Tragfähigkeitsklasse 3/C mit einer profilierten Länge von 31 mm. Die Anzahl der eingesetzten Sparrenpfettenanker ist abhängig von der jeweiligen Belastung.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm
Mit Europäischer Technischer Zulassung(ETA-09/0104)Anwendung:Die Sparrenpfettenanker universal werden überwiegend zur zugfesten Verbindung zweier Hölzer, die sich im Grundriss rechtwinklig kreuzen, eingesetzt. Sie eignen sich besonders zur Weiterlei-tung von Windsogkräften, zur Lagesicherung von Sparrenpfet-ten auf Hallenbindern und zur Übertragung ständiger Lasten wie z.B. einer angehängten Balkenlage an Pfetten. Sparrenpfettenanker universal sind sowohl rechts als auch links anwendbar.Montage:Die Sparrenpfettenanker sind dabei stets so anzubringen, dass ein größtmöglicher Randabstand der Nägel bei beiden angeschlossenen Bauteilen vorhanden ist. Die Befestigung der Sparrenpfettenanker im Holz erfolgt mit Sondernägeln Ø 4,0 x 40 der Tragfähigkeitsklasse 3/C mit einer profilierten Länge von 31 mm. Die Anzahl der eingesetzten Sparrenpfettenanker ist abhängig von der jeweiligen Belastung.Stahlqualität:DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung)Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm
