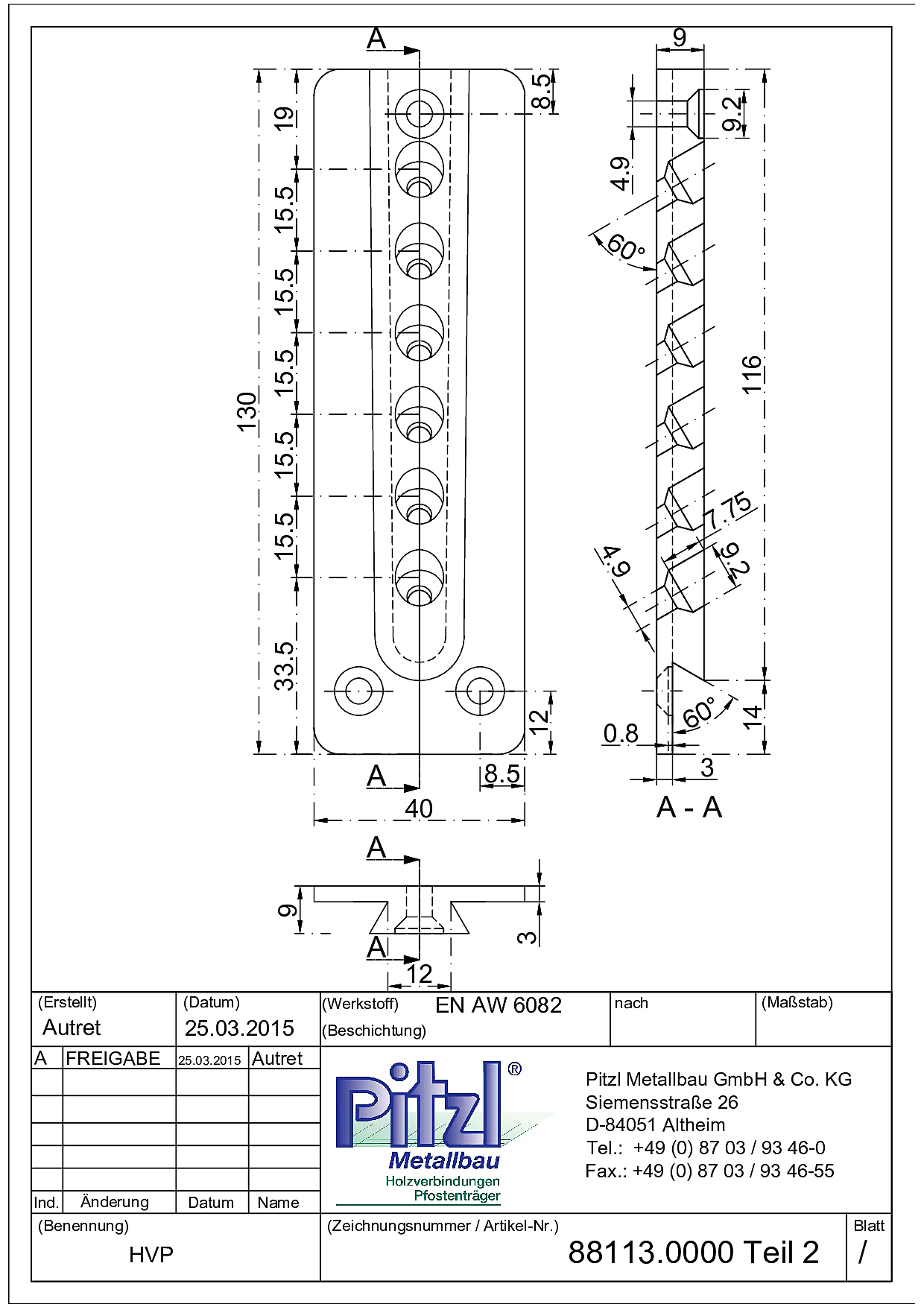

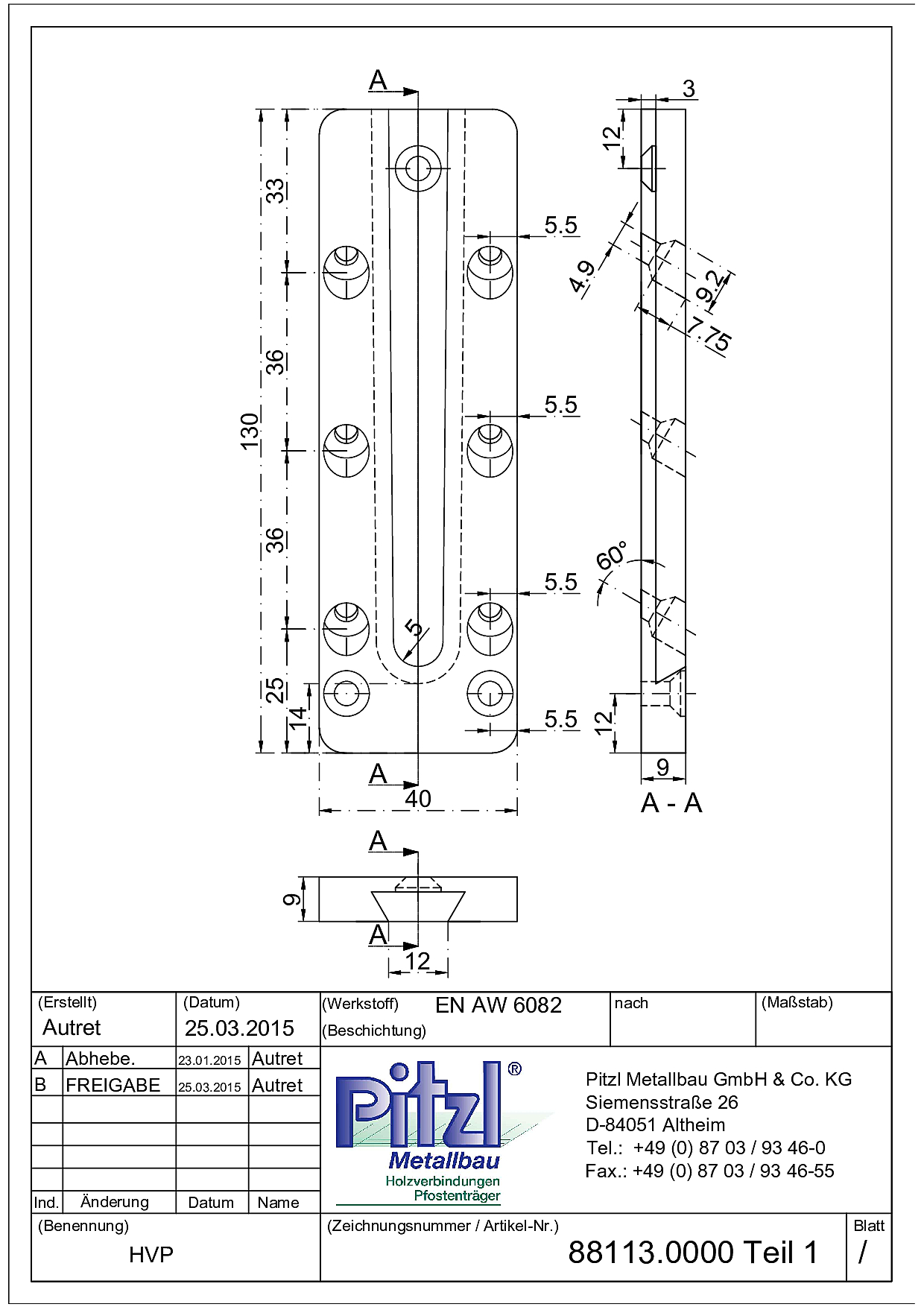

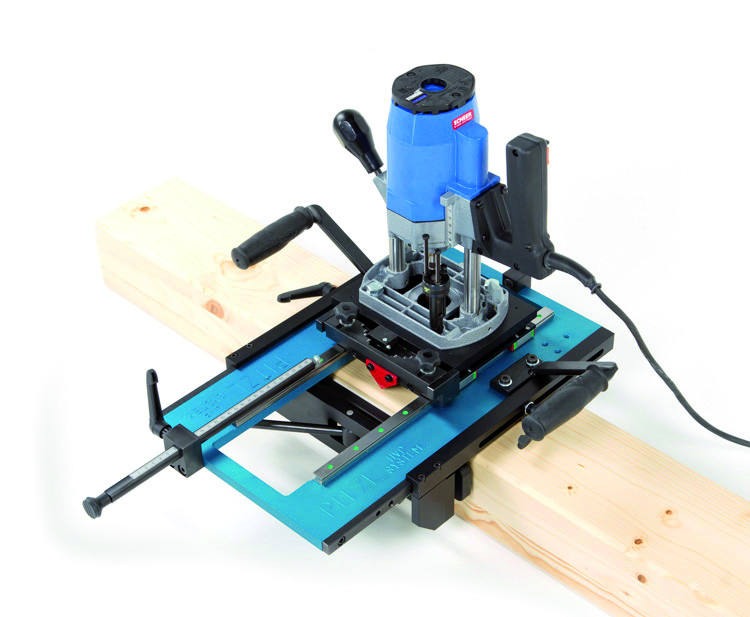

Pitzl HVP-Verbinder 40 x 130 x 12

Besonders stabil durch Speziallegierung und verstärkte Endkappen Der 4m lange Richtscheit ist auf 1,33 m zusammenklappbar und erreicht so eine höhere Festigkeit als durchgehendes Material und erleichtert zudem den Transport. Durch eine aushärtende Speziallegierung und verstärkte Seiten ist eine hohe Stabilität gewährleistet. Die Endkappen schützen den Richtscheit zusätzlich vor Stoßschäden. MerkmaleSehr stabil aufgrund der aushärtenden SpeziallegierungStoßschutz durch verstärkte EndkappenErhöhte Festigkeit durch KlappmechanismusVerzugsfrei und abriebfestAus AluminiumTechnische DatenAbmessungen 400 x 9 x 1,8 cmMessgenauigkeit 0,5 mmTransportlänge 133 cmGewicht 7,2 kg

Zur Messung von Unebenheiten, Neigungen und SpaltenDie Skalierung auf dem Messkeil ist dauerhaft geätzt und stets bequem ablesbar. Die Erstellung von Fotos bei Messungen zu Dokumentationszwecken ist somit auch kein Problem. MerkmaleEinfache Überprüfung von Unebenheiten und ZwischenräumenDauerhaft geätzte SkalierungAus AluminiumTechnische DatenAbmessungen 121 x 22 x 21 mmMessbereich 1 - 20 mmMessgenauigkeit 0,3 mmVerhältnis Steigung / Länge 1 : 5Ablesung 1,0 mmGewicht 79 g

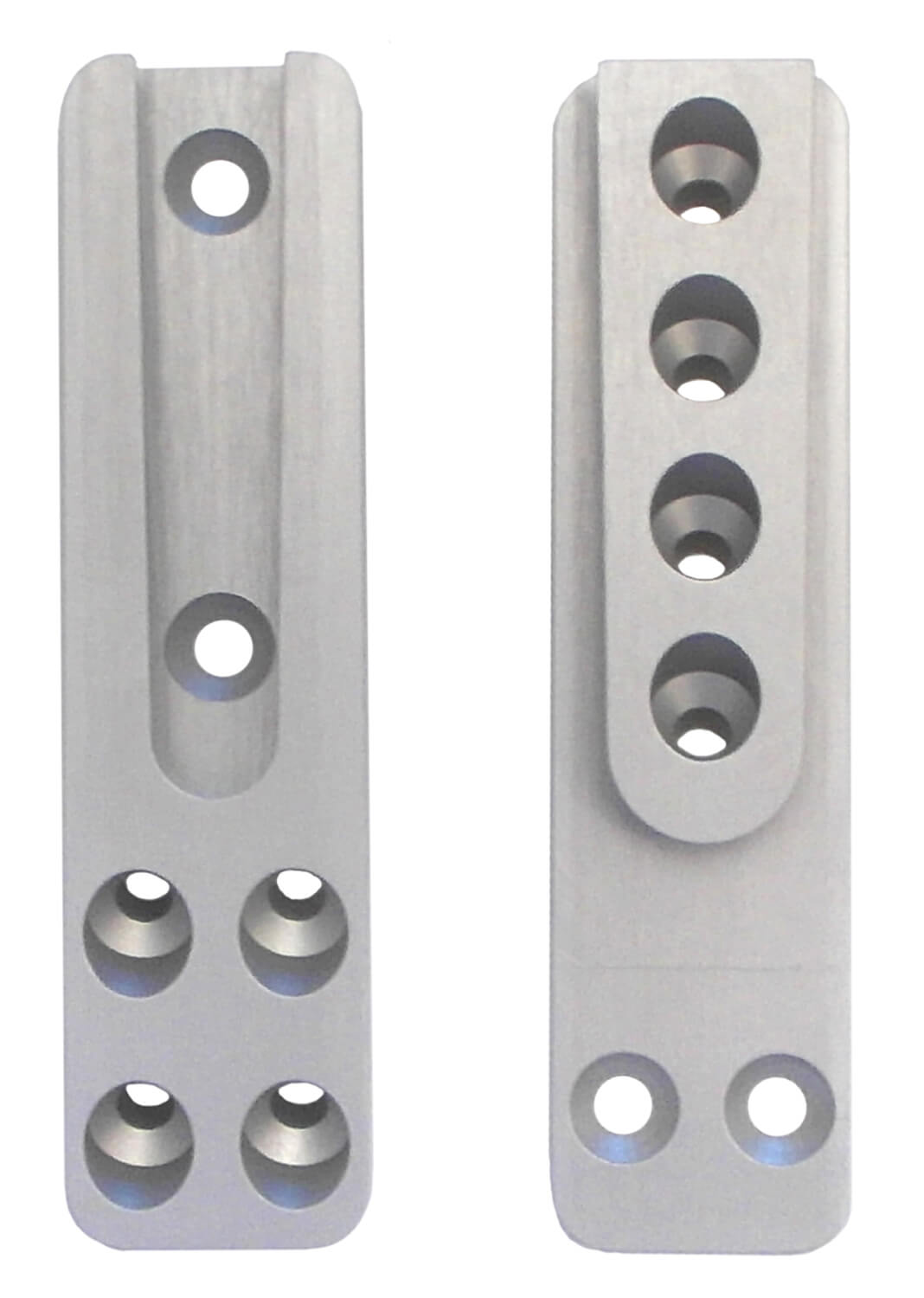

Pitzl HVP-Verbinder 25 x 100 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88010.0000Abmessungen B x H x D (mm) 25 x 100 x 12Anzahl Schrauben 12Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 110Nebenträger 45 x 110Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,66Ø 4,5 x 80 mm 15,1

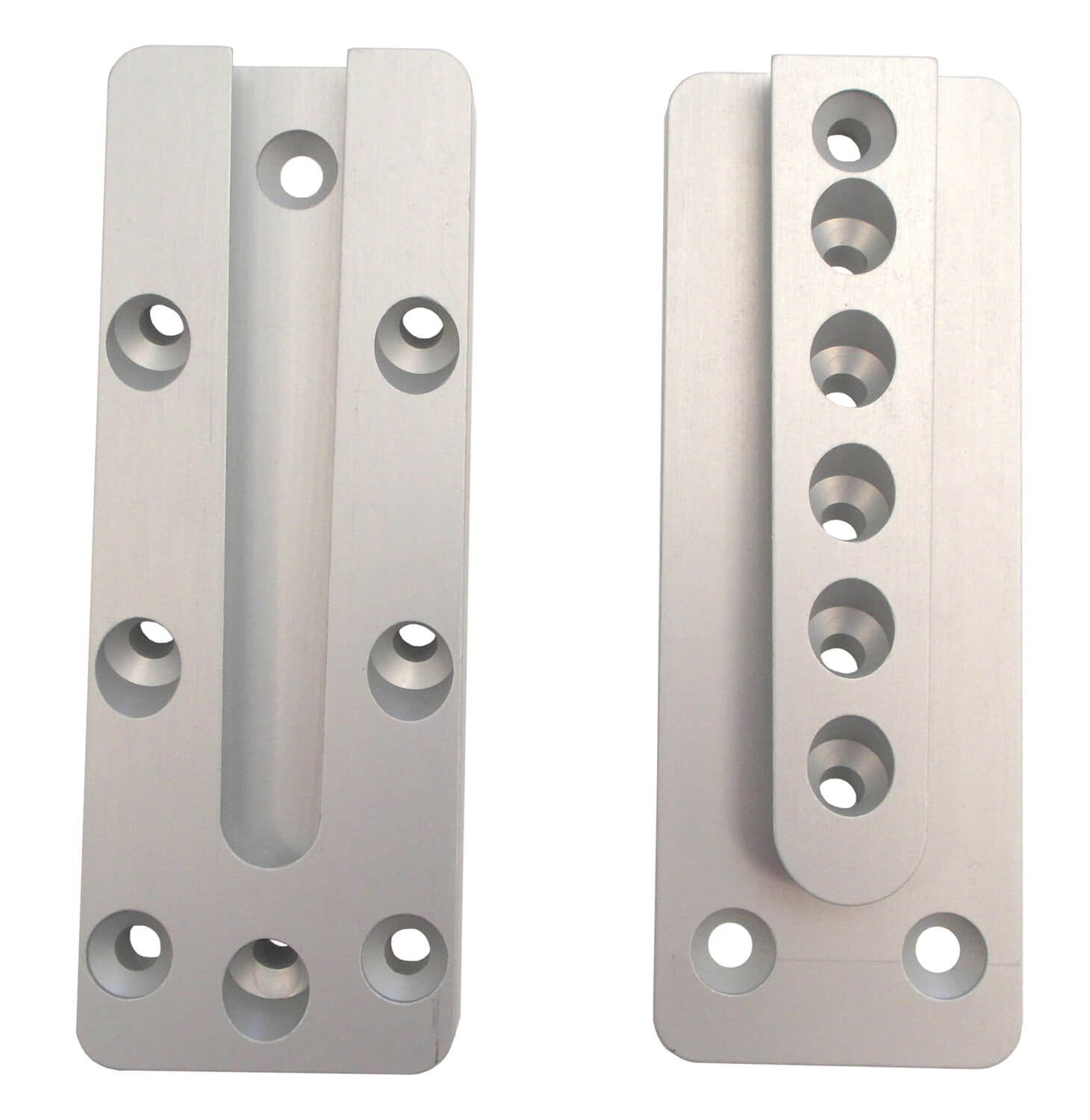

Pitzl HVP-Verbinder 40 x 110 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88111.0000Abmessungen B x H x D (mm) 40 x 110 x 12Anzahl Schrauben 16Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 120Nebenträger 50** x 120Charakteristische Tragfähigkeit * Ø 4,5 x 50 12,1Ø 4,5 x 80 18,9

Pitzl Verbinder HVP Standard Holz-Holzanschluss 60x100x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Art-Nr. 88210.0000Abemssungen B x H x D (mm) 60 x 100 x 12Anzahl Schrauben 18Schraubengröße Ø 5 x 60 - 100Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 120Nebenträger 80 x 120Charakteristische Tragfähigkeit * Ø 5 x 60 19,6Ø 5 x 100 32,3

Pitzl HVP-Verbinder 80 x 180 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Technische Daten Art-Nr. 88318.0000 Abmessungen B x H x D (mm) 80 x 180 x 12 Anzahl Schrauben 34 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 200 Nebenträger 100 x 200 Charakteristische Tragfähigkeit * Ø 5 x 60 47,55 Ø 5 x 100 78,32 Langtext Herstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88318.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88318.0000; Abmessung 80 x 180 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 34 Stk. Heco Topix Ø 5,0 x 60 / 80 / 100 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse

Standard Verbinder für Holz-Stahl/Betonanschluss 80/110 x 100 x 18 mm Technische Daten Art-Nr. 88318.3000 Breite (mm) Nebenträger Platte 80 Hauptträger Platte 110 Höhe (mm) 180 Gesamtstärke (mm) 18 Schrauben Nebenträger (Holz) 17 St. Ø 5 x 60 - 100 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) 100 x 200 Starker, wie einfacher HVP-Anschluss an Beton und Stahl bis ca. 300 kN. Eine mit Betonankern versehene Ankerplatte gewährleistet den Krafteintrag in das Betonelement. Der NT-Anschluss wird mittels gewöhnlichem HVP-Verbinderteil ausgeführt.

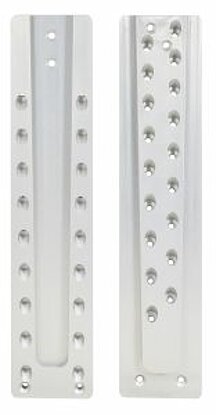

Schwerlast Verbinder für Holz-Holzanschluss 120 x 550 x 20 mm Technische Daten Art-Nr. 88455.1000 Abmessungen B x H x D (mm) 120 x 550 x 20 Anzahl Schrauben 44 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 570 Nebenträger 140 x 570 Charakteristische Tragfähigkeit * Ø 8 x 160 226,29 Ø 8 x 200 279,94 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

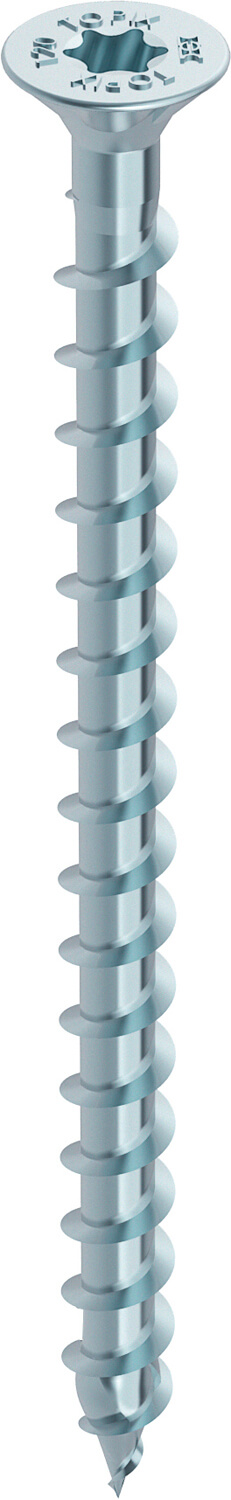

Pitzl Senkkopf Schrauben Edelstahl A2 5 mm x 60 mm - Verbinder - Zubehör HVP Senkkopf Schrauben Edelstahl A2 Blank, gleitbeschichtet. d 5l 60lg 54dk 9,6Antrieb POZI-Drive

Pitzl Senkkopf-Schrauben 5 mm x 80 mm - Verbinder - Zubehör HVP Senkkopf-Schrauben gehärtet, galvanisch verzinkt d 5l 80lg 74dk 9,6Antrieb T-Drive

Pitzl Verbinder - Zubehör HVP Stahl- / Betonanschluss, 12 mm x 90 mm, Fischer Hochleistungsanker FH ll 12/15 SK  Fischer Hochleistungsanker FH ll 12/15 SK (Art.-Nr. 88210.3000 - 88322.3000) Maße mm 12 x 90Innensechskant SW 5Beschichtung galvanisch verzinkt

Pitzl Verbinder - Zubehör HVP Stahl- / Betonanschluss, 18 mm  x 125 mm Fischer Innengewindeanker RG MI (Art.-Nr. 88420.3000 - 88460.3000) Maße mm 18 x 125Innengewinde M 12Beschichtung galvanisch verzinkt
