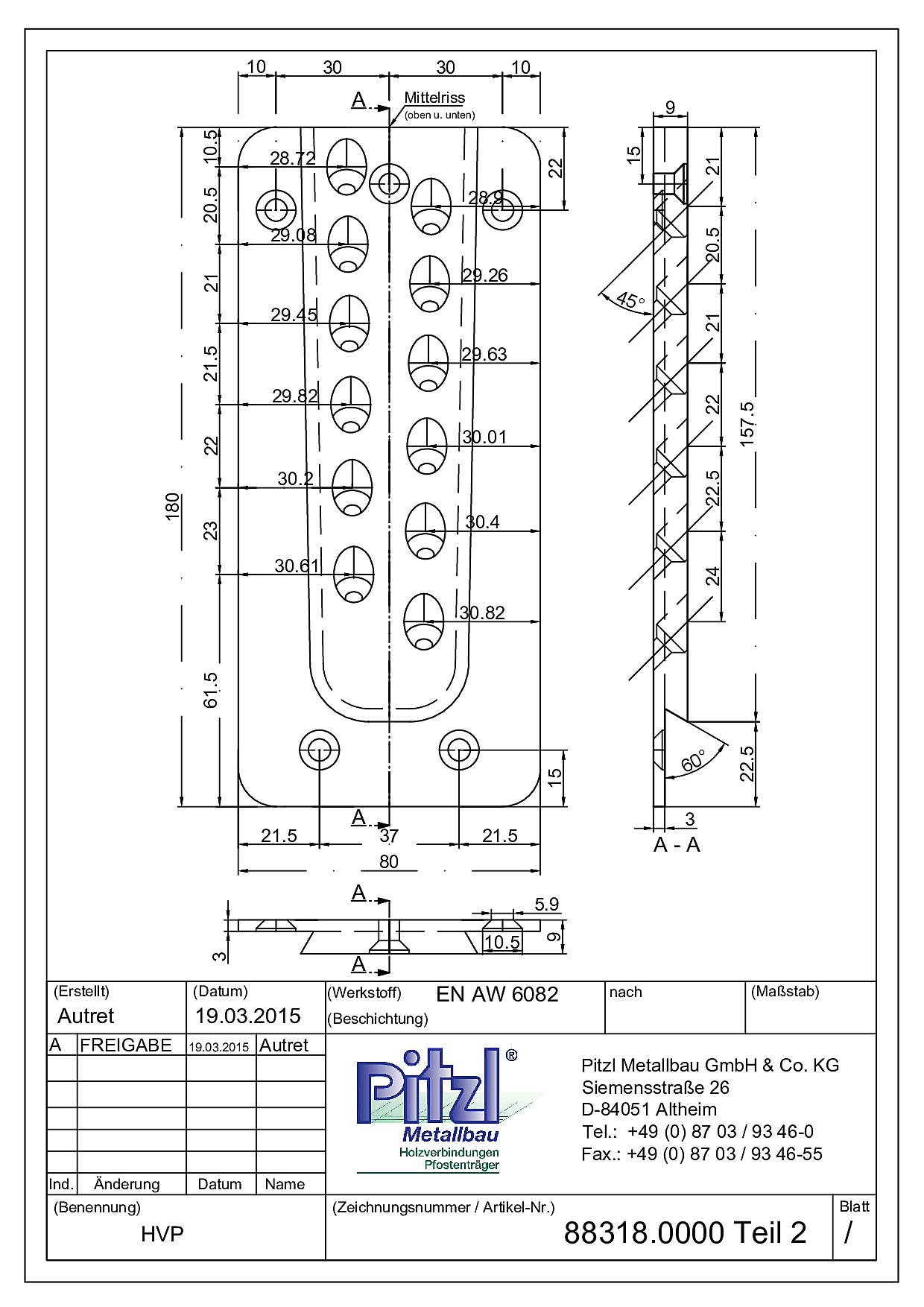

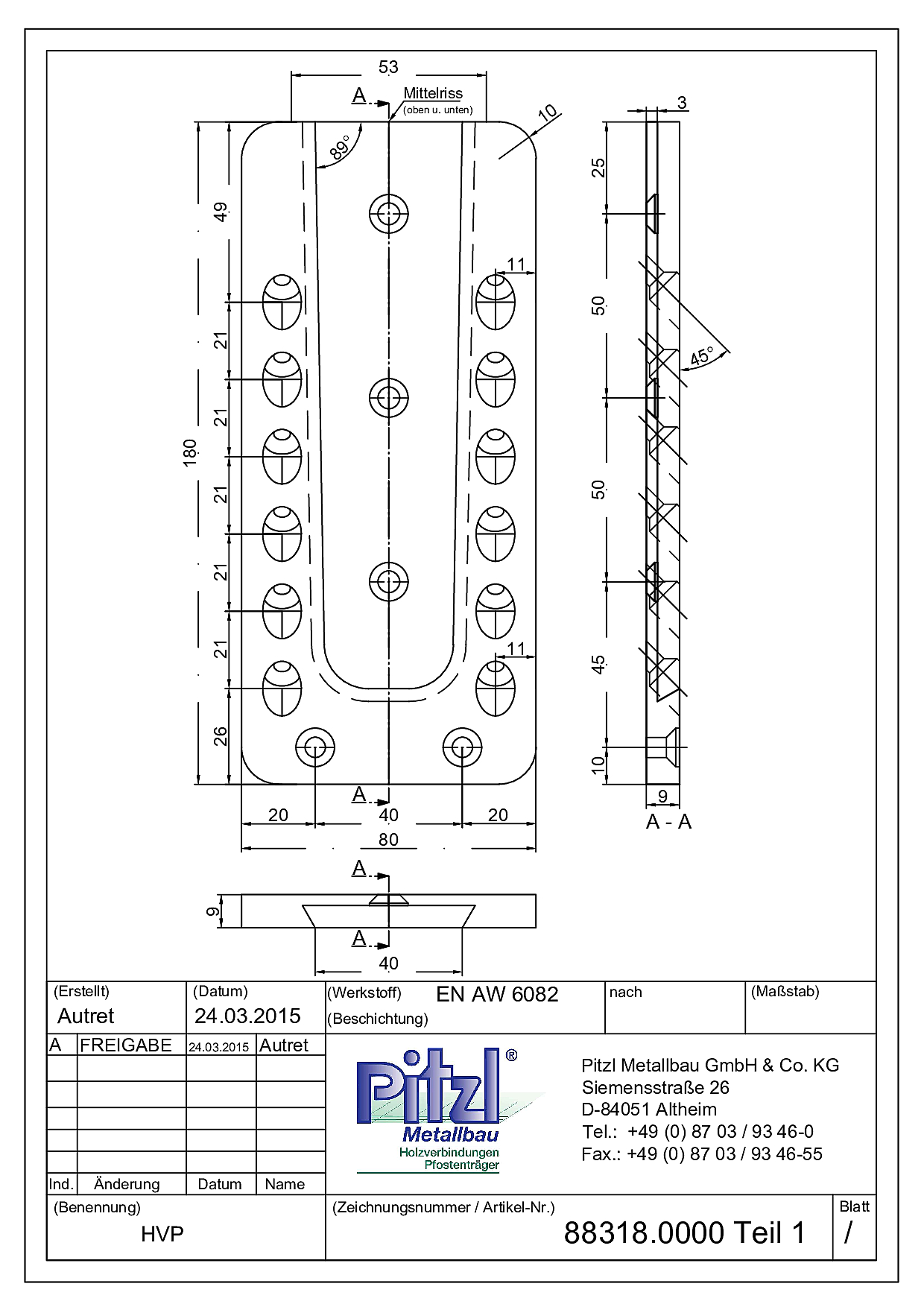

Pitzl HVP-Verbinder 80 x 180 x 12

Pitzl HVP-Verbinder 40 x 150 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88115.0000Abmessungen B x H x D (mm) 40 x 150 x 12Anzahl Schrauben 22Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 160Nebenträger 50** x 160Charakteristische Tragfähigkeit * Ø 4,5 x 50 19,3Ø 4,5 x 80 30,2

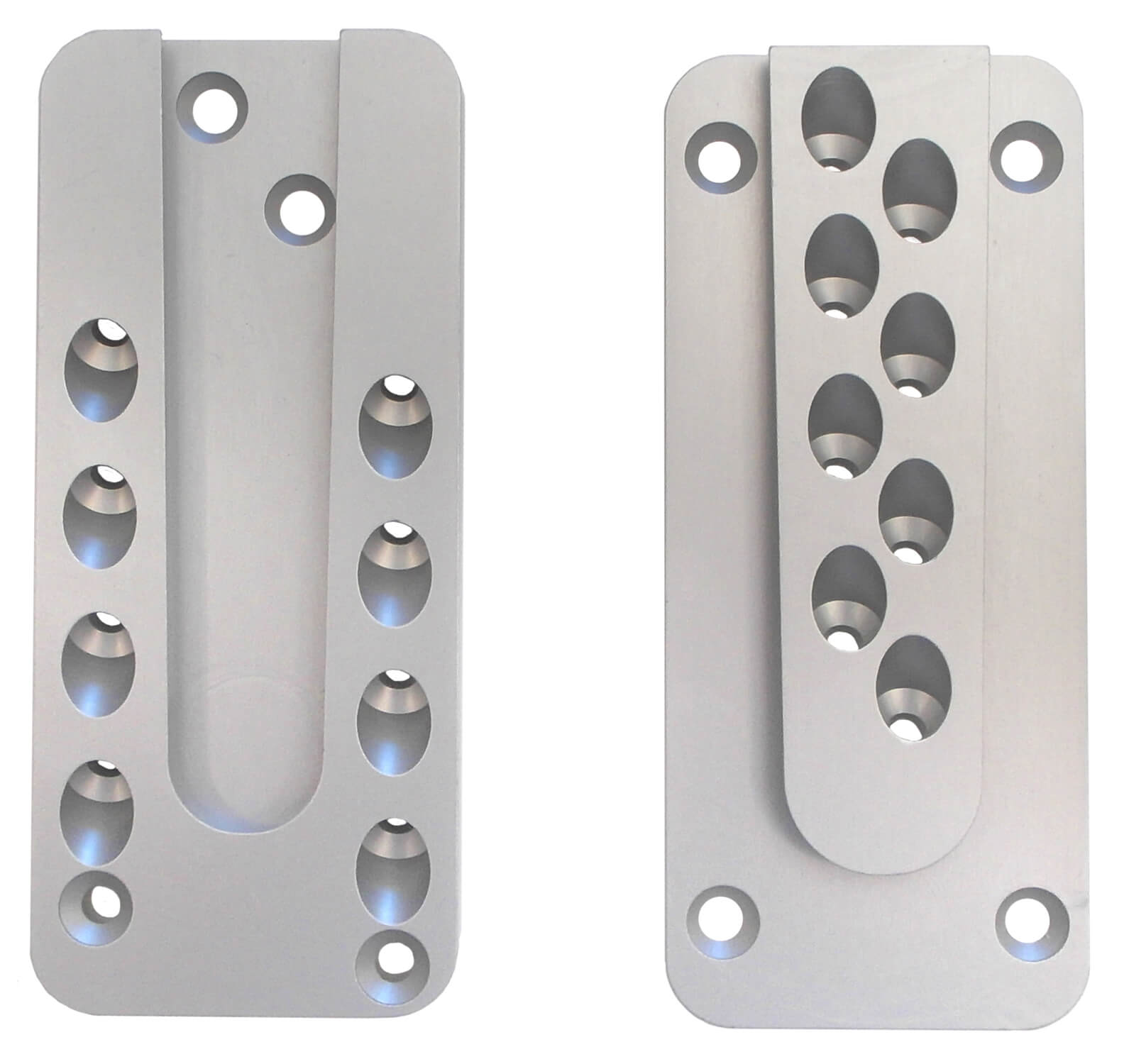

Pitzl Verbinder HVP Standard Holz-Holzanschluss 60x140x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Art-Nr. 88214.0000Abmessungen B x H x D (mm) 60 x 140 x 12Anzahl Schrauben 24Schraubengröße Ø 5 x 60 - 100Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 160Nebenträger 80 x 160Charakteristische Tragfähigkeit * Ø 5 x 60 31,4Ø 5 x 100 51,7

Pitzl HVP-Verbinder 40 x 130 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.   Technische Daten Art-Nr. 88113.0000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 CE   Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 4,5 x 50 44 60 x 140 60 x 140 13,57 0,00 11,26 9,20 14,50 0,00 11,74 9,82 ø 4,5 x 60 54 70 x 150 60 x 150 15,99 10,84 17,08 11,58 ø 4,5 x 80 74 90 x 170 60 x 170 21,24 14,39 22,68 15,37 AusschreibungstexteHVP Verbinder 88113.0000LangtextHerstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88113.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88113.0000; Abmessung 40 x 130 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 18 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse

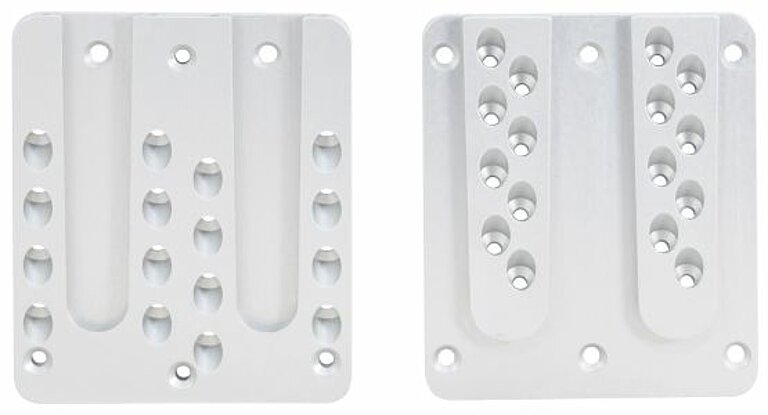

Pitzl Doppel HVP-Verbinder 120 x 140 x 12 Standard Doppel HVP-Verbinder *F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Standard Doppel HVP-Verbinder werden automatisch mit Abhebesicherung ausgeliefert (inkl. 2 Schrauben Ø 5 x 20 mm und Abhubsicherungsblech). Technische Daten Art-Nr. 88214.2000 Abmessungen B x H x D (mm) 120 x 140 x 12 Anzahl Schrauben 44 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 160 Nebenträger 140 x 160 Charakteristische Tragfähigkeit * Ø 5 x 60 63,41 Ø 5 x 100 104,42   Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 5,0 x 60 54 70 x 160 140 x 160 58,75 21,80 32,71 22,85 62,75 21,80 34,08 24,40 ø 5,0 x 80 74 90 x 190 140 x 190 78,01 28,00 83,32 28,00 ø 5,0 x 100 94 110 x 220 140 x 220 96,76 28,00 103,34 28,00 LangtextHerstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88214.2000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 22 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 22 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Die Abhebesicherung ist mit 4 Stk. Zylinderkopfschrauben mit dem Durchmesser 5,0 mm und einer Länge von 20 mm erforderlich. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 22,85 / 28,00 / 28,00 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 58,75 / 78,01 / 96,76 kN - Kraft in EinschubrichtungF3,Rk = 21,80 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 32,71 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 1055,69 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 24,66 / 28,00 / 28,00 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 63,41 / 84,20 / 104,42 kN - Kraft in EinschubrichtungF3,Rk = 21,80 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 34,31 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 110,22 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88214.2000; Abmessung 120 x 140 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 44 Stk. Heco Topix Ø 5,0 x 60 / 80 / 100 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 22,85 / 28,00 / 28,00 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 58,75 / 78,01 / 96,76 kN - Kraft in EinschubrichtungF3,Rk = 21,80 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 32,71 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 1055,69 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 24,66 / 28,00 / 28,00 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 63,41 / 84,20 / 104,42 kN - Kraft in EinschubrichtungF3,Rk = 21,80 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 34,31 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 110,22 Nm - Torsionsmoment um die Nebenträgerlängsachse

Standard Verbinder für Holz-Stahl/Betonanschluss 60/90 x 100 x 18 mm Technische Daten Art-Nr. 88214.3000 Breite (mm) Nebenträger Platte 60 Hauptträger Platte 90 Höhe (mm) 140 Gesamtstärke (mm) 18 Schrauben Nebenträger (Holz) 12 St. Ø 5 x 60 - 100 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) 80 x 160 Starker, wie einfacher HVP-Anschluss an Beton und Stahl bis ca. 307 kN. Eine mit Betonankern versehene Ankerplatte gewährleistet den Krafteintrag in das Betonelement. Der NT-Anschluss wird mittels gewöhnlichem HVP-Verbinderteil ausgeführt.

Standard Verbinder für Holz-Stahl/Betonanschluss 80/110 x 100 x 18 mm Technische Daten Art-Nr. 88318.3000 Breite (mm) Nebenträger Platte 80 Hauptträger Platte 110 Höhe (mm) 180 Gesamtstärke (mm) 18 Schrauben Nebenträger (Holz) 17 St. Ø 5 x 60 - 100 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) 100 x 200 Starker, wie einfacher HVP-Anschluss an Beton und Stahl bis ca. 300 kN. Eine mit Betonankern versehene Ankerplatte gewährleistet den Krafteintrag in das Betonelement. Der NT-Anschluss wird mittels gewöhnlichem HVP-Verbinderteil ausgeführt.

Standard Verbinder für Holz-Stahl/Betonanschluss 150 x 200 x 25 mm Technische Daten Art-Nr. 88420.3000 Breite (mm) Nebenträger Platte 120 Breite (mm) Hauptträger Platte 150 Höhe (mm) 200 Gesamtstärke (mm) 25 Schrauben Nebenträger (Holz) 8 St. Ø 8 x 100 - 200 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) 140 x 220 Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

Pitzl Senkkopf-Schrauben 5 mm x 80 mm - Verbinder - Zubehör HVP Senkkopf-Schrauben gehärtet, galvanisch verzinkt d 5l 80lg 74dk 9,6Antrieb T-Drive

Pitzl Senkkopf-Schrauben 5 mm x 100 mm - Verbinder - Zubehör HVP Senkkopf-Schrauben gehärtet, galvanisch verzinkt d 5l 100lg 95dk 9,6Antrieb T-Drive

Pitzl Senkkopf Schrauben Edelstahl A2 5 mm x 60 mm - Verbinder - Zubehör HVP Senkkopf Schrauben Edelstahl A2 Blank, gleitbeschichtet. d 5l 60lg 54dk 9,6Antrieb POZI-Drive

Pitzl Senkkopf-Schrauben 5 mm x 80 mm - Verbinder - Zubehör HVP Senkkopf-Schrauben gehärtet, galvanisch verzinkt d 5l 80lg 74dk 9,6Antrieb T-Drive
