Pitzl Doppel HVP-Verbinder 120 x 140 x 12

Pitzl Fräs und Montagelehre aus Alu / Sperrholz Technische Daten Art-Nr. 58000.0000 Verbinderbreite 25 - 80 mm Passend für Verbindergrößen Art-Nr. 88004.0000 - 88322.0000 Fräs- und Montageschablonen für sämtliche Verbindergrößen der HVP Serien.Die flexiblen und einfach verstellbaren Schablonen ermöglichen ein rasches Einstellen der Verbinderbreite.Nach richtiger Einstellung kann ohne weitere Umbauarbeiten gefräst und auch montiert werden.

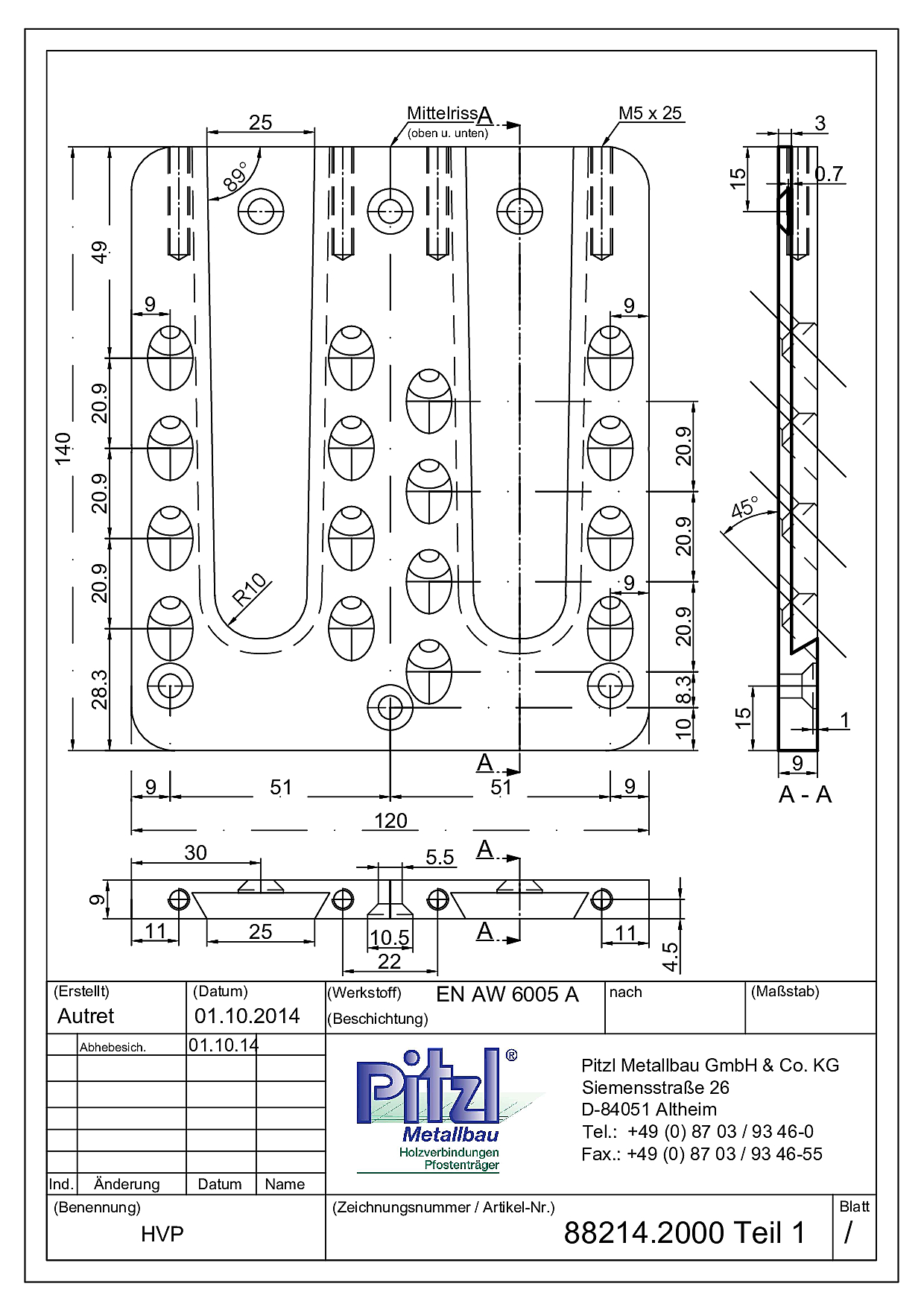

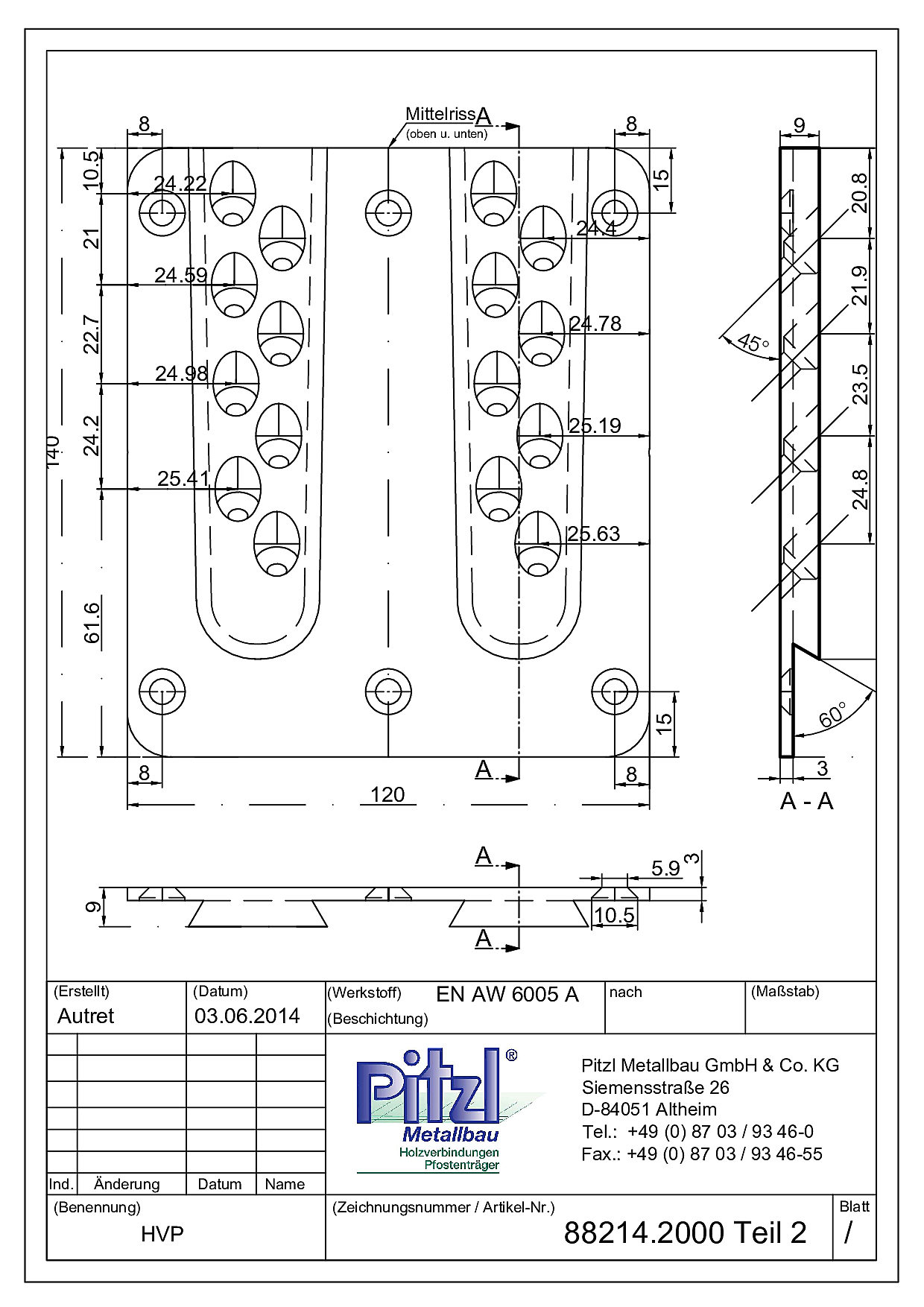

Pitzl Verbinder HVP Standard Holz-Holzanschluss 60x140x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Art-Nr. 88214.0000Abmessungen B x H x D (mm) 60 x 140 x 12Anzahl Schrauben 24Schraubengröße Ø 5 x 60 - 100Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 160Nebenträger 80 x 160Charakteristische Tragfähigkeit * Ø 5 x 60 31,4Ø 5 x 100 51,7

Pitzl HVP-Verbinder 80 x 180 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Technische Daten Art-Nr. 88318.0000 Abmessungen B x H x D (mm) 80 x 180 x 12 Anzahl Schrauben 34 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 200 Nebenträger 100 x 200 Charakteristische Tragfähigkeit * Ø 5 x 60 47,55 Ø 5 x 100 78,32 Langtext Herstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88318.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88318.0000; Abmessung 80 x 180 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 34 Stk. Heco Topix Ø 5,0 x 60 / 80 / 100 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse
