Pitzl Verbinder, Fischer Hochleistungsanker FH ll 12/15 SK - Zubehör HVP Stahl- / Betonanschluss, 1

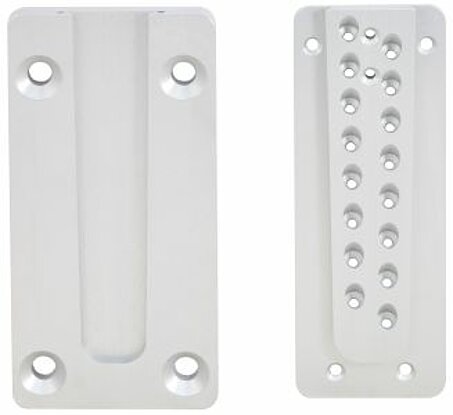

Standard Verbinder für Holz-Stahl/Betonanschluss 80/110 x 100 x 18 mm Technische Daten Art-Nr. 88318.3000 Breite (mm) Nebenträger Platte 80 Hauptträger Platte 110 Höhe (mm) 180 Gesamtstärke (mm) 18 Schrauben Nebenträger (Holz) 17 St. Ø 5 x 60 - 100 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) 100 x 200 Starker, wie einfacher HVP-Anschluss an Beton und Stahl bis ca. 300 kN. Eine mit Betonankern versehene Ankerplatte gewährleistet den Krafteintrag in das Betonelement. Der NT-Anschluss wird mittels gewöhnlichem HVP-Verbinderteil ausgeführt.

Besonders stabil durch Speziallegierung und verstärkte Endkappen Der 4m lange Richtscheit ist auf 1,33 m zusammenklappbar und erreicht so eine höhere Festigkeit als durchgehendes Material und erleichtert zudem den Transport. Durch eine aushärtende Speziallegierung und verstärkte Seiten ist eine hohe Stabilität gewährleistet. Die Endkappen schützen den Richtscheit zusätzlich vor Stoßschäden. MerkmaleSehr stabil aufgrund der aushärtenden SpeziallegierungStoßschutz durch verstärkte EndkappenErhöhte Festigkeit durch KlappmechanismusVerzugsfrei und abriebfestAus AluminiumTechnische DatenAbmessungen 400 x 9 x 1,8 cmMessgenauigkeit 0,5 mmTransportlänge 133 cmGewicht 7,2 kg

Zur Messung von Unebenheiten, Neigungen und SpaltenDie Skalierung auf dem Messkeil ist dauerhaft geätzt und stets bequem ablesbar. Die Erstellung von Fotos bei Messungen zu Dokumentationszwecken ist somit auch kein Problem. MerkmaleEinfache Überprüfung von Unebenheiten und ZwischenräumenDauerhaft geätzte SkalierungAus AluminiumTechnische DatenAbmessungen 121 x 22 x 21 mmMessbereich 1 - 20 mmMessgenauigkeit 0,3 mmVerhältnis Steigung / Länge 1 : 5Ablesung 1,0 mmGewicht 79 g

Pitzl HVP-Verbinder 25 x 100 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88010.0000Abmessungen B x H x D (mm) 25 x 100 x 12Anzahl Schrauben 12Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 110Nebenträger 45 x 110Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,66Ø 4,5 x 80 mm 15,1

Pitzl HVP-Verbinder 40 x 110 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88111.0000Abmessungen B x H x D (mm) 40 x 110 x 12Anzahl Schrauben 16Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 120Nebenträger 50** x 120Charakteristische Tragfähigkeit * Ø 4,5 x 50 12,1Ø 4,5 x 80 18,9

Pitzl HVP-Verbinder 40 x 130 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.   Technische Daten Art-Nr. 88113.0000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 CE   Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 4,5 x 50 44 60 x 140 60 x 140 13,57 0,00 11,26 9,20 14,50 0,00 11,74 9,82 ø 4,5 x 60 54 70 x 150 60 x 150 15,99 10,84 17,08 11,58 ø 4,5 x 80 74 90 x 170 60 x 170 21,24 14,39 22,68 15,37 AusschreibungstexteHVP Verbinder 88113.0000LangtextHerstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88113.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88113.0000; Abmessung 40 x 130 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 18 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse

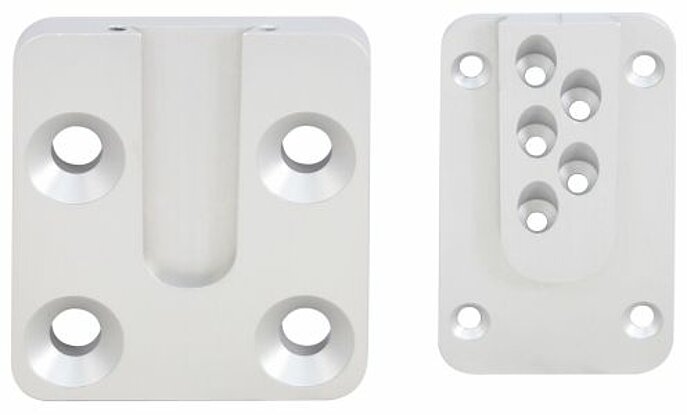

Standard Verbinder für Holz-Stahl/Betonanschluss 60/90 x 100 x 18 mm Technische Daten Art-Nr. 88210.3000 Breite (mm) Nebenträger Platte 60 Hauptträger Platte 90 Höhe (mm) 100 Gesamtstärke (mm) 18 Schrauben Nebenträger (Holz) 9 St. Ø 5 x 60 - 100 Anzahl Anker Hauptträger (Beton) 4 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) 80 x 120 Starker, wie einfacher HVP-Anschluss an Beton und Stahl bis ca. 307 kN. Eine mit Betonankern versehene Ankerplatte gewährleistet den Krafteintrag in das Betonelement. Der Nebenträgeranschluss wird mittels gewöhnlichem HVP-Verbinderteil ausgeführt.

Pitzl Verbinder - Zubehör HVP Stahl- / Betonanschluss, 18 mm  x 125 mm Fischer Innengewindeanker RG MI (Art.-Nr. 88420.3000 - 88460.3000) Maße mm 18 x 125Innengewinde M 12Beschichtung galvanisch verzinkt

12 Paar DAKL Allround Arbeitshandschuh Dieser Arbeitshandschuh bietet für jeden maximalen Tragekomfort bei der Arbeit. In vielen Berufen und Heimwerkerbereichen empfehlenswert: Handwerk & Industrie Heimwerker & Garten Freizeit Die DAKL Arbeitshandschuhe sind in fünf verschiedenen Größen erhältlich, sodass Sie für die meisten Hände das passende Paar auswählen können.   Größe Größe Umfang ohne Daumen (mm) Länge (mm) 7-S 178 171 8-M 203 182 9-L 229 192 10-XL 254 204 11-XXL 279 215 Produktmerkmale rutschhemmende Polyurethan beschichtete Handfläche nahtlos gestrickter Handschuh aus 100% schwarzem Polyester hervorragender Grip- und  Abriebfestigkeit Handschuhe passen sich den Handkonturen an Farbkennzeichnungen helfen bei der Festlegung der Größe Gummibandkante umschließt Ihr Handgelenk

Faltbare Richtlatte für den einfachen Transport Diese Richtlatte hat zwei Gelenke und ist ausgeklappt 5 m lang. Für den Transport kann die Richtlatte auf 1,67 m gefaltet werden. Das Aluminiumprofil hat einen Querschnitt von 90 x 18 mm.   Merkmale Sehr stabil aufgrund der aushärtenden Speziallegierung Stoßschutz durch verstärkte Endkappen Erhöhte Festigkeit durch Klappmechanismus Verzugsfrei und abriebfest Technische Daten Abmessungen 500 x 9 x 1,8 cm Messgenauigkeit 0,5 mm Transportlänge 167 cm

Faltbare Richtlatte für den einfachen Transport Diese Richtlatte hat drei Gelenke und ist ausgeklappt 5 m lang. Für den Transport kann die Richtlatte auf 1,25 m gefaltet werden. Das Aluminiumprofil hat einen Querschnitt von 90 x 18 mm.   Merkmale Sehr stabil aufgrund der aushärtenden Speziallegierung Stoßschutz durch verstärkte Endkappen Erhöhte Festigkeit durch Klappmechanismus Verzugsfrei und abriebfest Technische Daten Abmessungen 500 x 9 x 1,8 cm Messgenauigkeit 0,5 mm Transportlänge 125 cm

Masc Blechregalwagen fahrbar, feuerverzinkt Einfache und übersichtliche Lagerung von Restblechen. Ein- und Ausführen der Bleche durch klappbare Trennfächer leicht gemacht. Übersichtliche Lagerung verschiedenster Blechsorten. Belastbar bis 390 kg. Auswahl: Blechregalwagen groß fahrbar, feuerverzinkt 12 Fächer, 2035 x 835 x 945 mm Blechregalwagen klein fahrbar, feuerverzinkt 6 Fächer, 2035 x 600 x 945 mm  Frachtkosten Inland: Frei Haus Ausland: auf Anfrage
