STF Pfostenträger 300+150 (150 mm höhenverstellbar) D=42, feuerverz. zum Aufbetonieren
48,30 €*
Inhalt:
1 Stück
Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage
Produktnummer:
DA11116
EAN:
4251140224412
Produktinformationen "STF Pfostenträger 300+150 (150 mm höhenverstellbar) D=42, feuerverz. zum Aufbetonieren"
STF Pfostenträger 300+150 (150 mm höhenverstellbar) D=42 feuerverz. mit 12 x 5,0x80 + Dichtung -- zum Aufbetonieren
Die Vorteile:
- feuerverzinkt
- nach der Montage 50/100 mm höhenverstellbar
- Montage ohne Abbundarbeiten
- Lieferung mit Schrauben
- mit statischer Berechnung
- char. Zugtragfähigkeit Nt,k 9,2 kN, Drucktragfähigkeit Nc,k 50 kN
Schrägverschraubung
Der STF-Pfostenträger wird ohne Bohrung und ohne Schlitz mit 10 HECO-TOPIX 5,0x80 am Stiel befestigt. Konstruktiver Holzschutz über Dichtung 90x90x1,5 mm.
Zugelassen
ETA-18/0543
Höhenverstellbar
Die STF-Pfostenträger Typ STF 140+50, Typ STF 190+100, STF 300+150 sind nach der Montage 50, 100 bzw. 150 mm höhenverstellbar.
Kunden haben sich auch angesehen

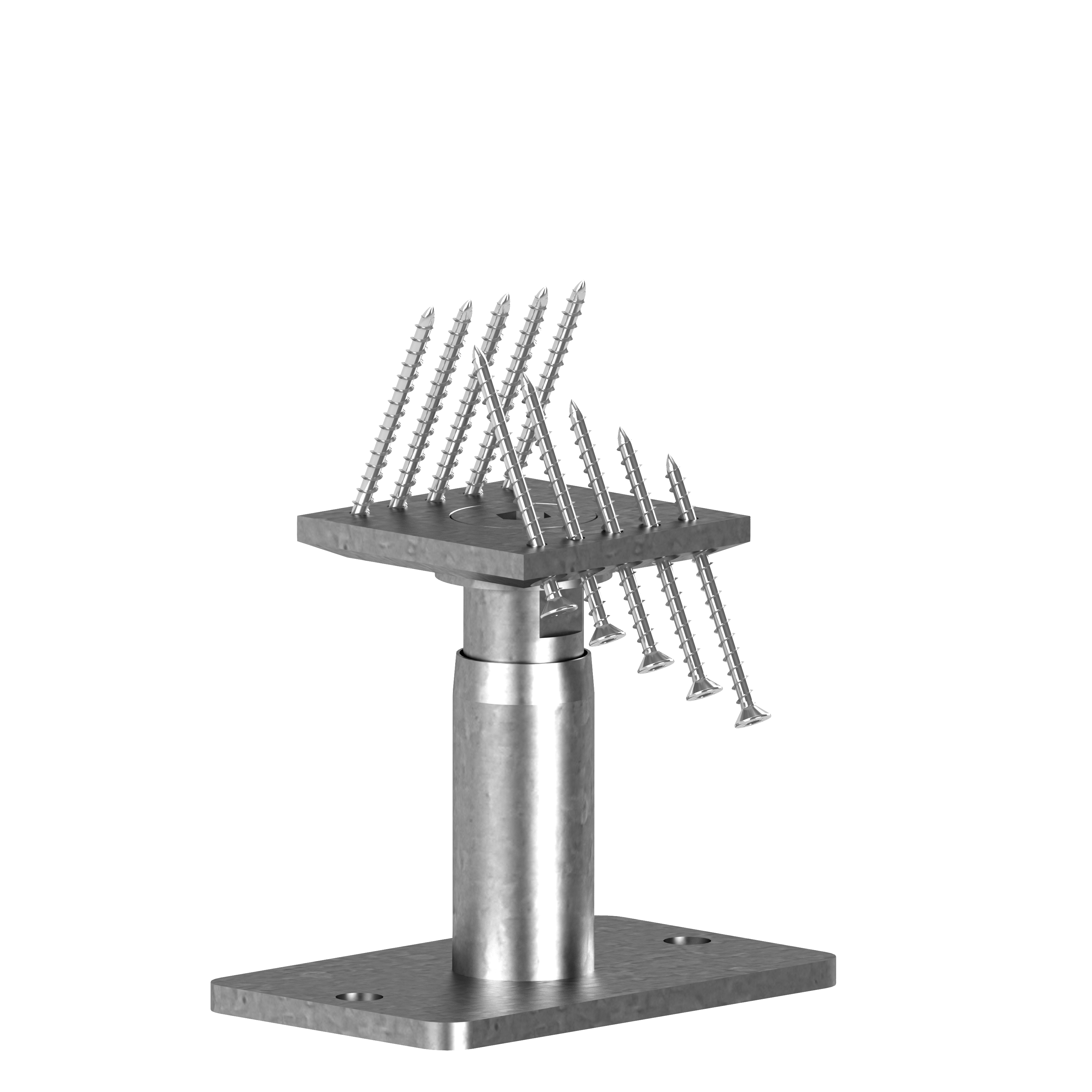

STF Pfostenträger 140+50 (50 mm höhenverstellbar) D=42, feuerverz. zum Aufbetonieren
34,63 €*
STF Pfostenträger 140+50 (50 mm höhenverstellbar) D=42 feuerverz. mit 12 x 5,0x80 + Dichtung -- zum Aufbetonieren
Die Vorteile:
feuerverzinkt
nach der Montage 50/100 mm höhenverstellbar
Montage ohne Abbundarbeiten
Lieferung mit Schrauben
mit statischer Berechnung
char. Zugtragfähigkeit Nt,k 9,2 kN, Drucktragfähigkeit Nc,k 50 kN
SchrägverschraubungDer STF-Pfostenträger wird ohne Bohrung und ohne Schlitz mit 10 HECO-TOPIX 5,0x80 am Stiel befestigt. Konstruktiver Holzschutz über Dichtung 90x90x1,5 mm.
Zugelassen
ETA-18/0543
Höhenverstellbar
Die STF-Pfostenträger Typ STF 140+50, Typ STF 190+100, STF 300+150 sind nach der Montage 50, 100 bzw. 150 mm höhenverstellbar.
STF Pfostenträger 190+100 (100 mm höhenverstellbar) D=42 feuerverz. zum Aufbetonieren
48,04 €*
STF Pfostenträger 190+100 (100 mm höhenverstellbar) D=42 feuerverz. mit 12 x 5,0x80 + Dichtung -- zum Aufbetonieren
Die Vorteile:
feuerverzinkt
nach der Montage 50/100 mm höhenverstellbar
Montage ohne Abbundarbeiten
Lieferung mit Schrauben
mit statischer Berechnung
char. Zugtragfähigkeit Nt,k 9,2 kN, Drucktragfähigkeit Nc,k 50 kN
SchrägverschraubungDer STF-Pfostenträger wird ohne Bohrung und ohne Schlitz mit 10 HECO-TOPIX 5,0x80 am Stiel befestigt. Konstruktiver Holzschutz über Dichtung 90x90x1,5 mm.
Zugelassen
ETA-18/0543
Höhenverstellbar
Die STF-Pfostenträger Typ STF 140+50, Typ STF 190+100, STF 300+150 sind nach der Montage 50, 100 bzw. 150 mm höhenverstellbar.
Pitzl Pfostenträger - schwere Ausführung, Verstellbereich 150 mm bis - 210 mm
43,91 €*
Pitzl Pfostenträger - schwere Ausführung, Verstellbereich 150 mm bis - 210 mm
Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich.
Standardausführung mit oberer quadratischer Platte.
Art-Nr. 10920.1003Obere Platte mm 100 x 100 x 10Untere Platte mm 160 x 100 x 10Gew. M 30 unt. 65Gew. M 30 ob. 65Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 150 - 210Passende Abdeckhülse Art-Nr. 10833.____ .2000

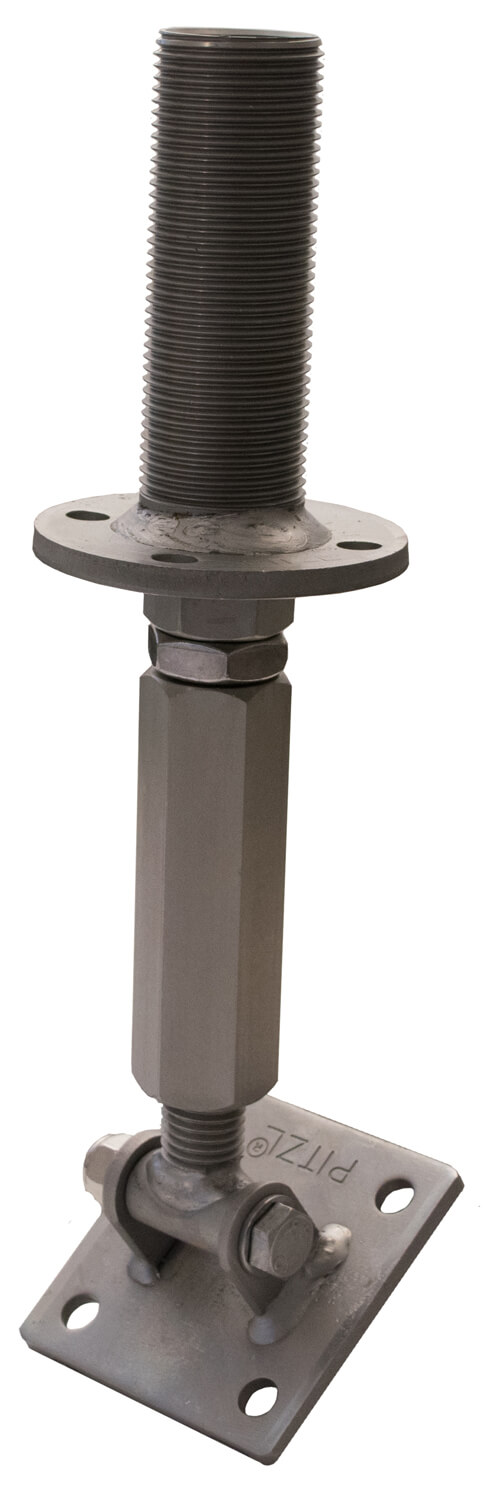

Pitzl Pfostenträger neigbar, Verstellbereich 204 mm bis 319 mm, System 10930 / 10931
