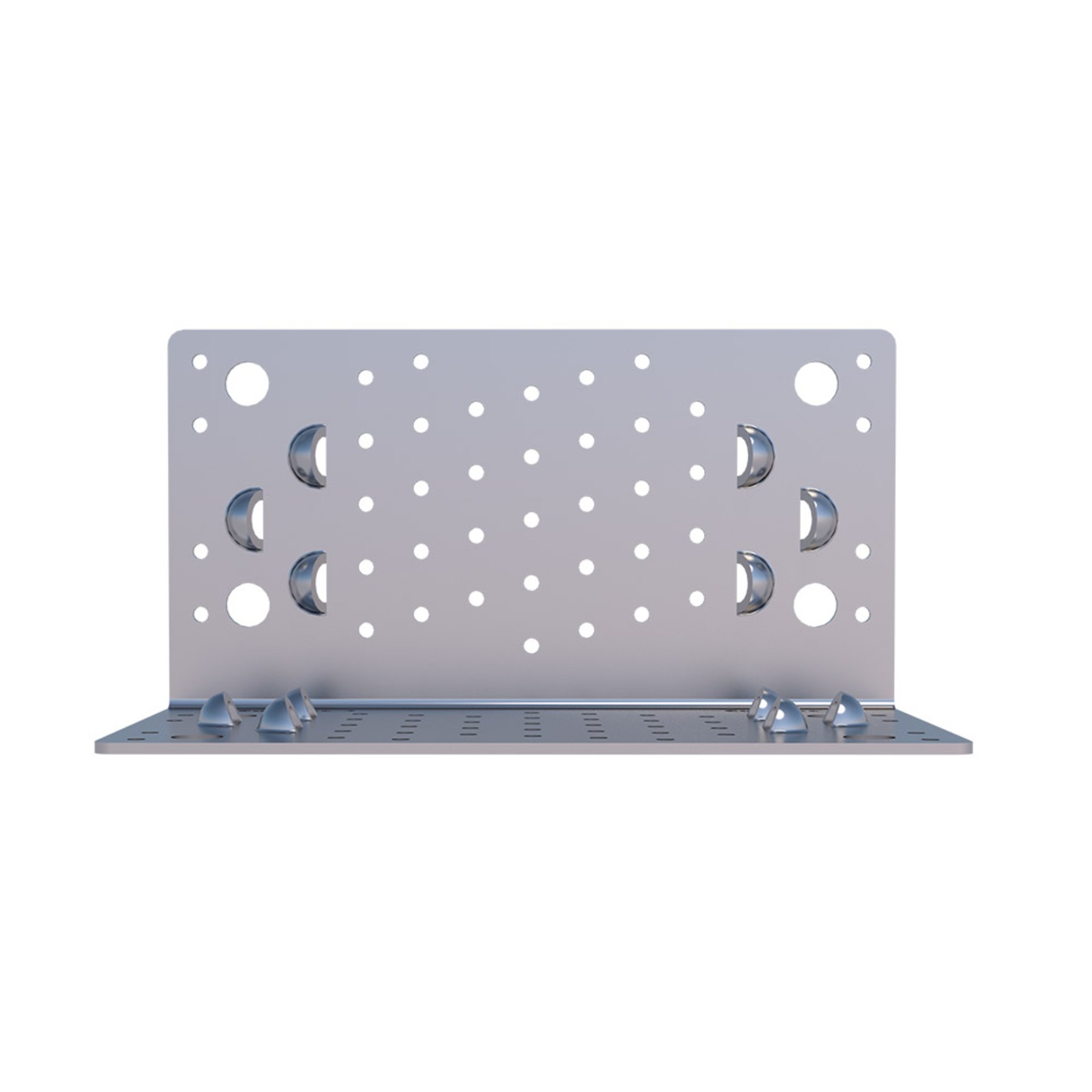

Eurotec Scherwinkel
10,95 €*
Inhalt:
1 Stück
Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage
Produktnummer:
EUR-954112
EAN:
4251314728715
Produktinformationen "Eurotec Scherwinkel"
Der wurde speziell für den modernen Holzbau entwickelt und dient als Winkelverbinder, um die Aufnahme von Scherkräften zu gewährleisten. Dies wird durch unterschiedliche Löcher sichergestellt, die zur Befestigung in Beton und Holz vorgesehen sind.
Dank der separat erhältlichen Druckplatte für den Scherwinkel können auch Zugkräfte aufgenommen werden.
Vorteile:
Für die Befestigung des Scherwinkels im Holz sind pro Seite 41 gerade Löcher und 6 Schrägverschraubungslöcher vorhanden, die wahlweise mit Ankernägeln oder Winkelbeschlagschrauben (WBS) fixiert werden. In Abhängigkeit von der Nutzung sind zwei weitere Befestigungslöcher vorhanden, die zusätzlich zur statischen Berechnung zur Verfügung stehen. Für die Fixierung im Beton stehen die vorgesehenen Löcher mit Ø 14 mm zur Verfügung, welche mit Bolzenankern Ø 12 mm oder der Rock-Betonschraube Ø 12,5 mm befestigt werden.
Dank der separat erhältlichen Druckplatte für den Scherwinkel können auch Zugkräfte aufgenommen werden.
Vorteile:
- Weniger Verbinder notwendig
- Zur Installation in Holz und Beton
- Durch innovative Befestigungstechnik sehr große Schertragfähigkeit
Für die Befestigung des Scherwinkels im Holz sind pro Seite 41 gerade Löcher und 6 Schrägverschraubungslöcher vorhanden, die wahlweise mit Ankernägeln oder Winkelbeschlagschrauben (WBS) fixiert werden. In Abhängigkeit von der Nutzung sind zwei weitere Befestigungslöcher vorhanden, die zusätzlich zur statischen Berechnung zur Verfügung stehen. Für die Fixierung im Beton stehen die vorgesehenen Löcher mit Ø 14 mm zur Verfügung, welche mit Bolzenankern Ø 12 mm oder der Rock-Betonschraube Ø 12,5 mm befestigt werden.
Eigenschaften
| Anzahl Schraublöcher gerade: | 82 Stück |
|---|---|
| Anzahl Schrägschraublöcher Holz: | 12 Stück |
| Breite: | 120 mm |
| Holz-Holz-Verbindungen: | Ja |
| Länge: | 230 mm |
| Löcher Betonverbindung: | 8 Stück |
| Löcher Betonverbindung Durchmesser: | 14 mm |
| Material: | Stahl S250 verzinkt |
| Materialstärke: | 3 mm |
| Werkstoffnummer: | 1.0242 |
