Eurotec Druckplatte HighLoad
26,14 €*
Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage
Material
- Baustahl S355 Verzinkt
Vorteile

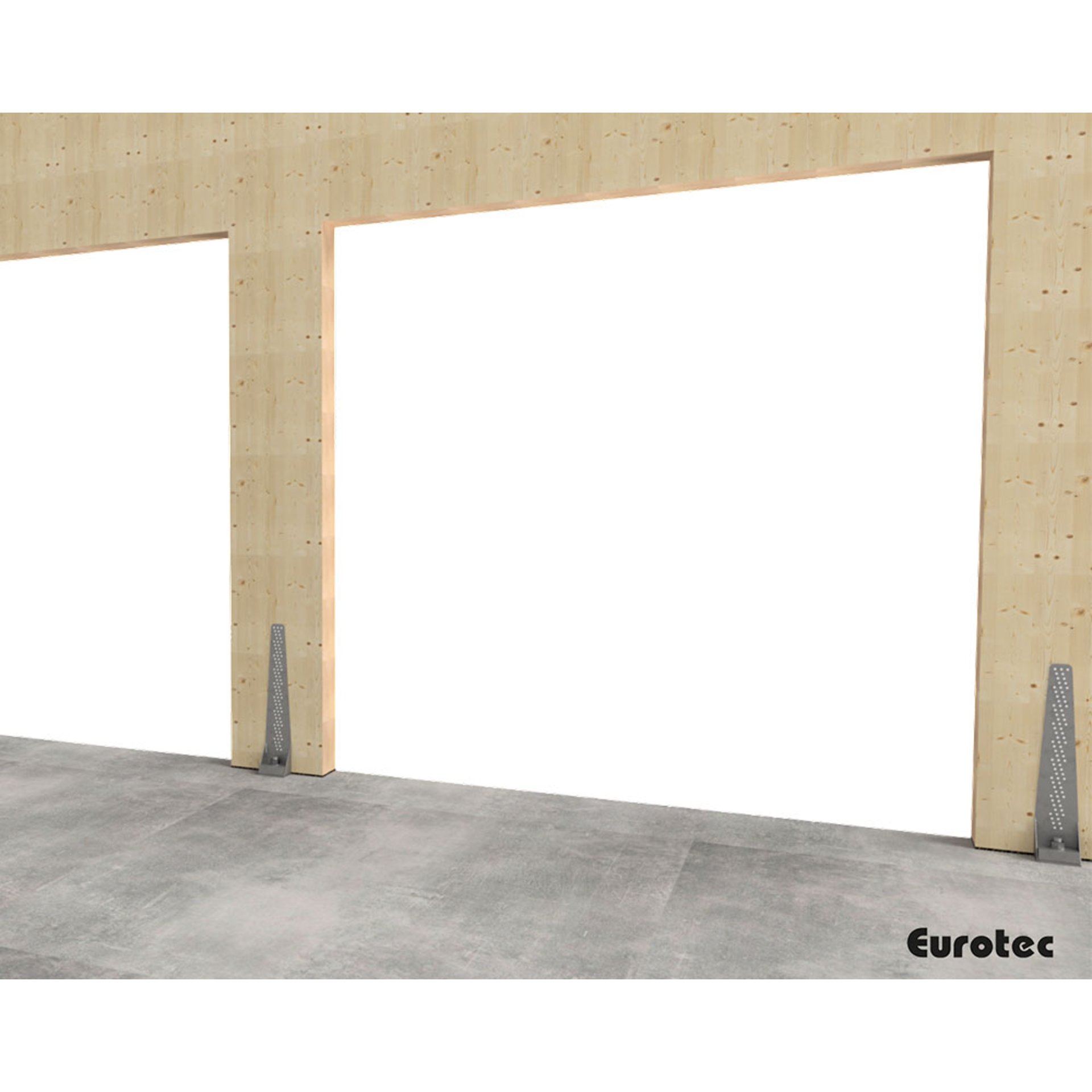

- Ideal zur Verankerung von Brettsperrholzelementen (CLT)
- Zur Montage in Beton, Holz und Stahl
Hinweis
- Die Druckplatte HighLoad darf nur in Kombination mit dem Zuganker HighLoad (Art.-Nr.: 954114) verwendet werden.
Anwendungshinweise

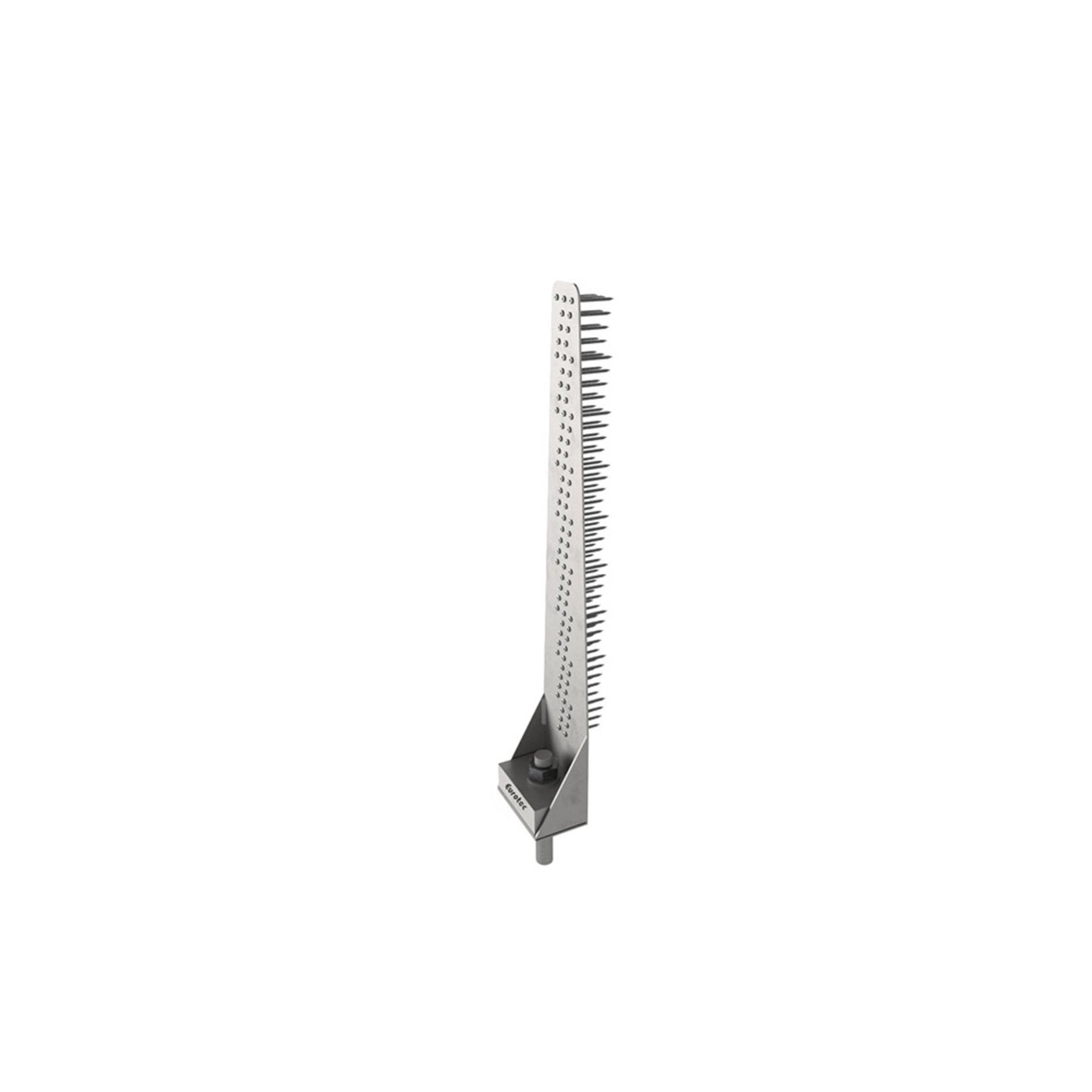

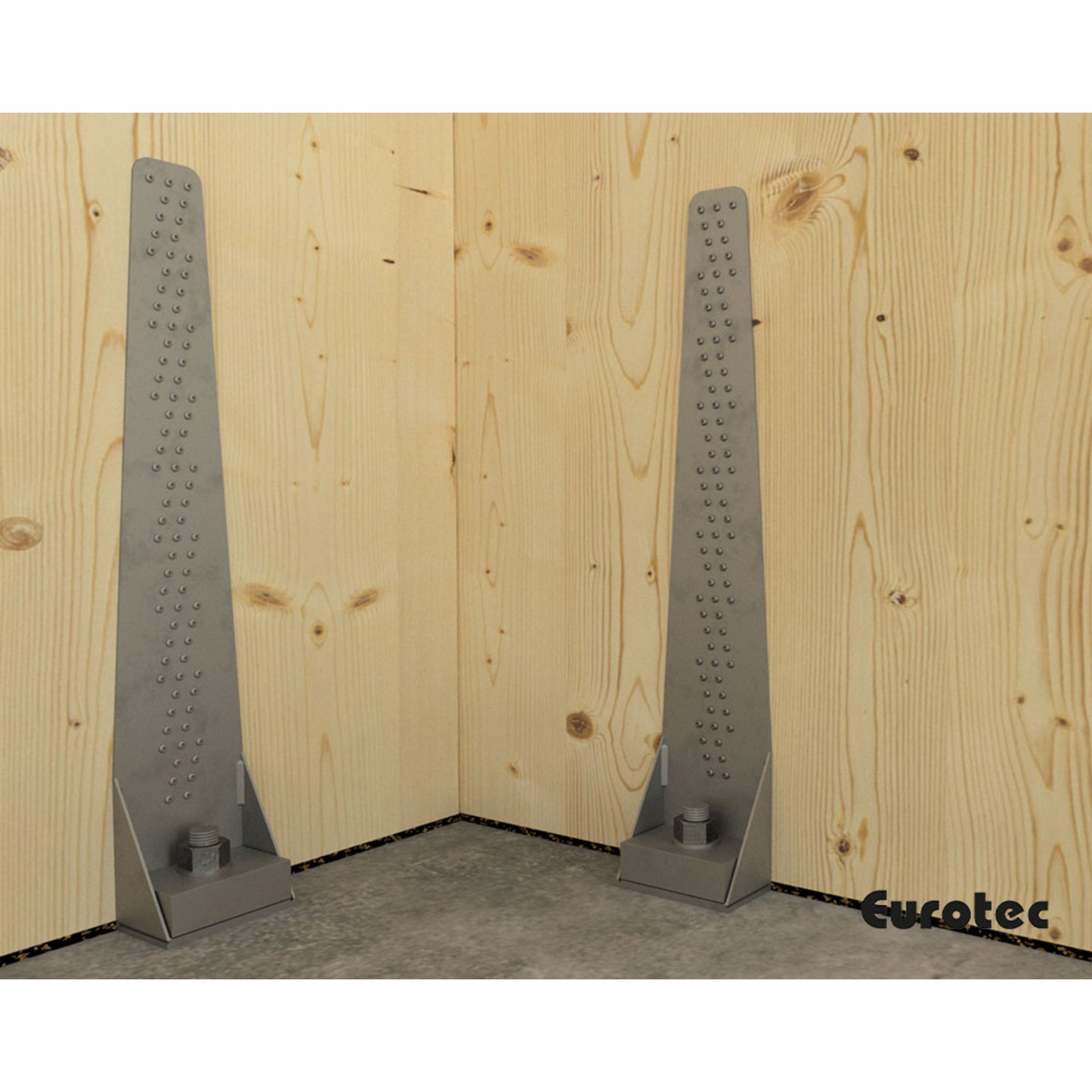

Um das Bohrloch anzuzeichnen, wird er HighLoad Zuganker im Fußbodenbereich auf die Beplankung aufgelegt. Nachdem der Zuganker zur Seite gelegt wurde, um das Loch zu Bohren und zu säubern, wird mit Hilfe des Injektionsmörtels die Ankerstange eingeklebt. Nun folgt die Platzierung des Zugankers inkl. Druckplatte, indem man ihn mit Winkelbeschlagsschrauben oder Ankernägeln am Stiel oder Holzelement befestigt. Zuletzt folgt das Aufschrauben der Mutter mit dem entsprechenden Drehmoment auf die Ankerstange. Durch die Verbindung werden Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und über einen Dübel in die Bodenplatte geleitet.
Rand- und Achsabstände nach EC5 sowie die Aushärtezeit und Anzugsdrehmoment des Betonankers sind einzuhalten.
| Breite: | 82 mm |
|---|---|
| Höhe: | 130 mm |
| Länge: | 40 mm |
| Material: | Stahl S355 Verzinkt |
