Eurotec Aluminium-Funktionsleiste DiLo
Preis auf Anfrage
Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage
- Lochdurchmesser: 5,1 mm
- Abstand zwischen den Lochungen: 20 mm
- Abstand zwischen Rand und erstem Loch: 10 mm
Anwendungshinweise bei der nicht sichtbaren Befestigung von Terrassendielen auf unserer Aluminium-Funktionsleiste DiLo in chronologischer Reihenfolge:
- Aluminium-Funktionsleiste DiLo und die Terrassendielen auf die benötigte Länge zuschneiden
- Die zugeschnittenen Dielen werden mit der Unterseite nach oben gelegt
- Die Dielen müssen auf einem ebenen Untergrund mit einem gleichmäßigen Fugenabstand ausgerichtet werden. Wir empfehlen das Eurotec Distanzklötzchen (945381)

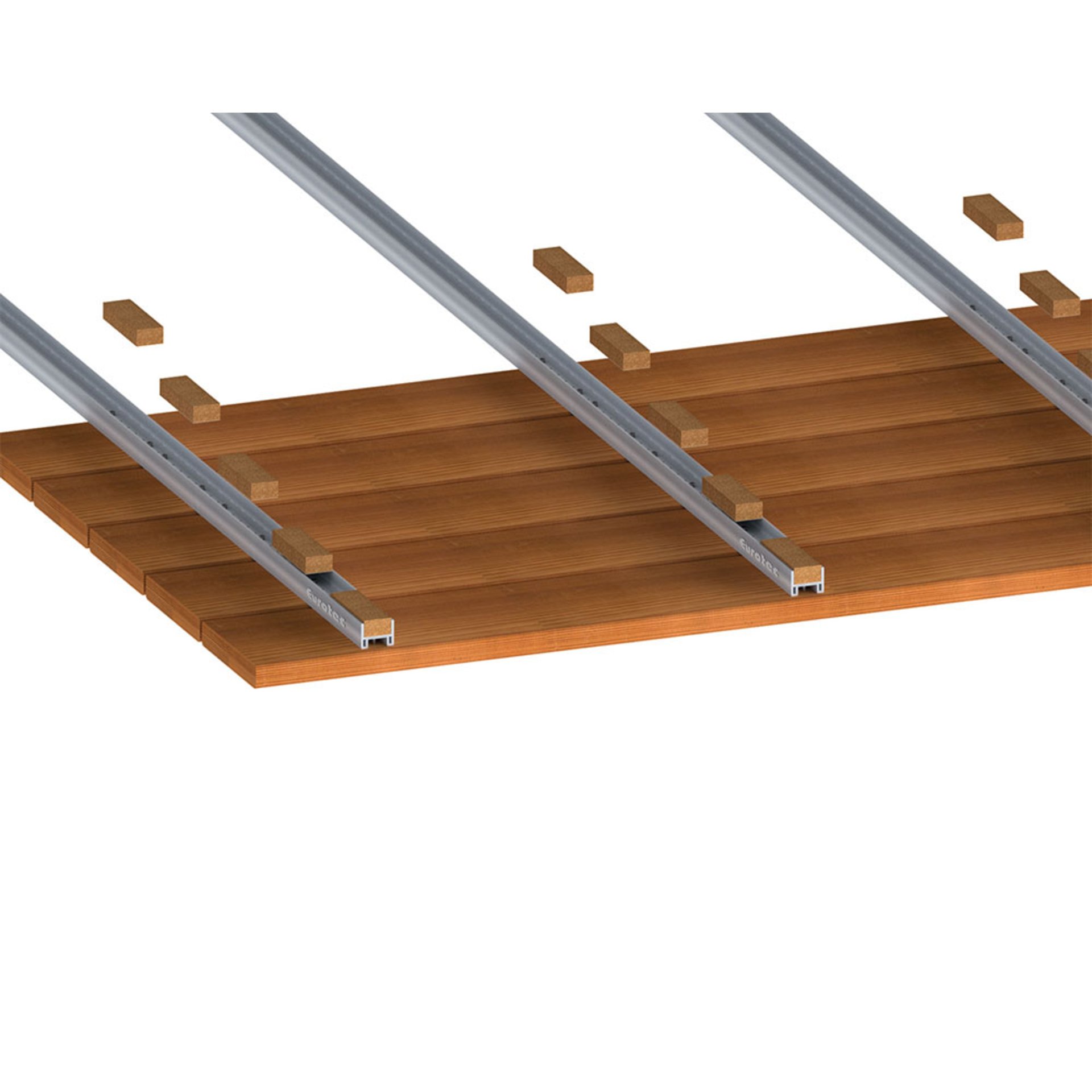

- Legen Sie die Alu-Funktionsleisten DiLo rückwertig auf die Dielen auf (mind. 2 Alu-Funktionsleisten DiLo je Element).
- Befestigt werden die Dielen durch zwei Bohrschrauben DiLo Ø5x28,5; Ø5x33,5 oder Ø5x38,5 mm, je Kreuzungspunkt (von Diele und Unterkonstruktion). Geschraubt wird durch die fertigen Bohrungslöcher in der Leiste.
- Die Kork-Pads* für die Aluminium-Funktionsleiste einkleben, so das eine nahezu vollflächige Auflagerung entsteht

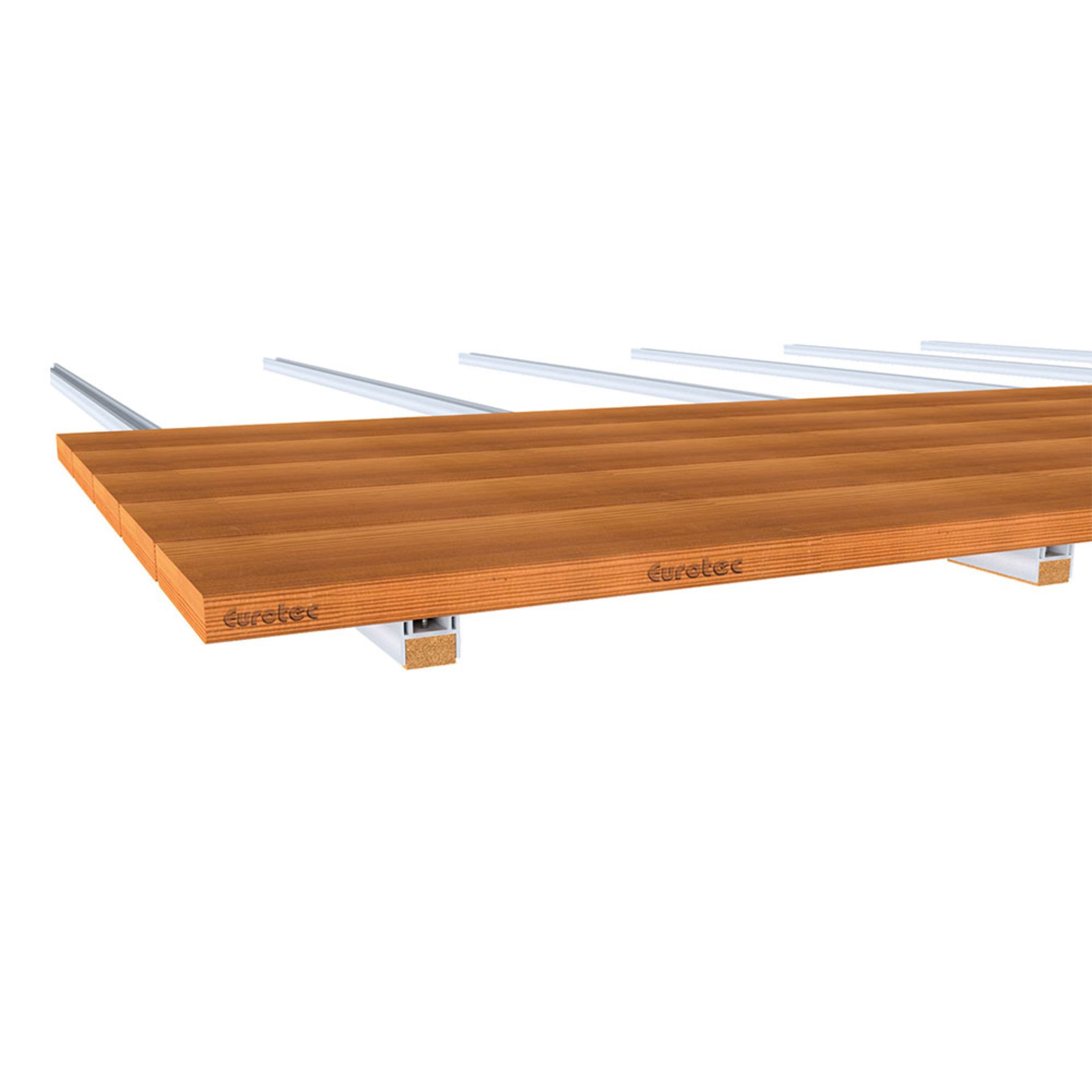

- Das fertige Element umdrehen und in die gewünschte Position bringen. Fertig.
*Die DiLo Kork-Pads (945331) sind nicht im Lieferumfang enthalten.
Siehe bei Bohrschrauben DiLo, welche Schraube für die indirekte Befestigung bei entsprechender Dielenstärke empfohlen wird.
| Abstand Loch zu Loch: | 20 mm |
|---|---|
| Abstand Rand zu Loch: | 10 mm |
| Farbe: | Aluminium |
| Höhe ohne Korkpads: | 26 mm |
| Lochung Durchmesser: | 5.1 mm |
| Material: | Aluminium |
| Profilbreite: | 34 mm |
| Profilhöhe: | 29 mm |
| Profillänge: | 2240 mm |
| UV-Beständig: | Ja |
| Werkstoffnummer: | EN-AW 6063 T66 |
| Witterungs- und Ozonbeständigkeit: | Ja |
