DAKL Kombi - Balkenschuh

Kunden kauften auch

DAKL

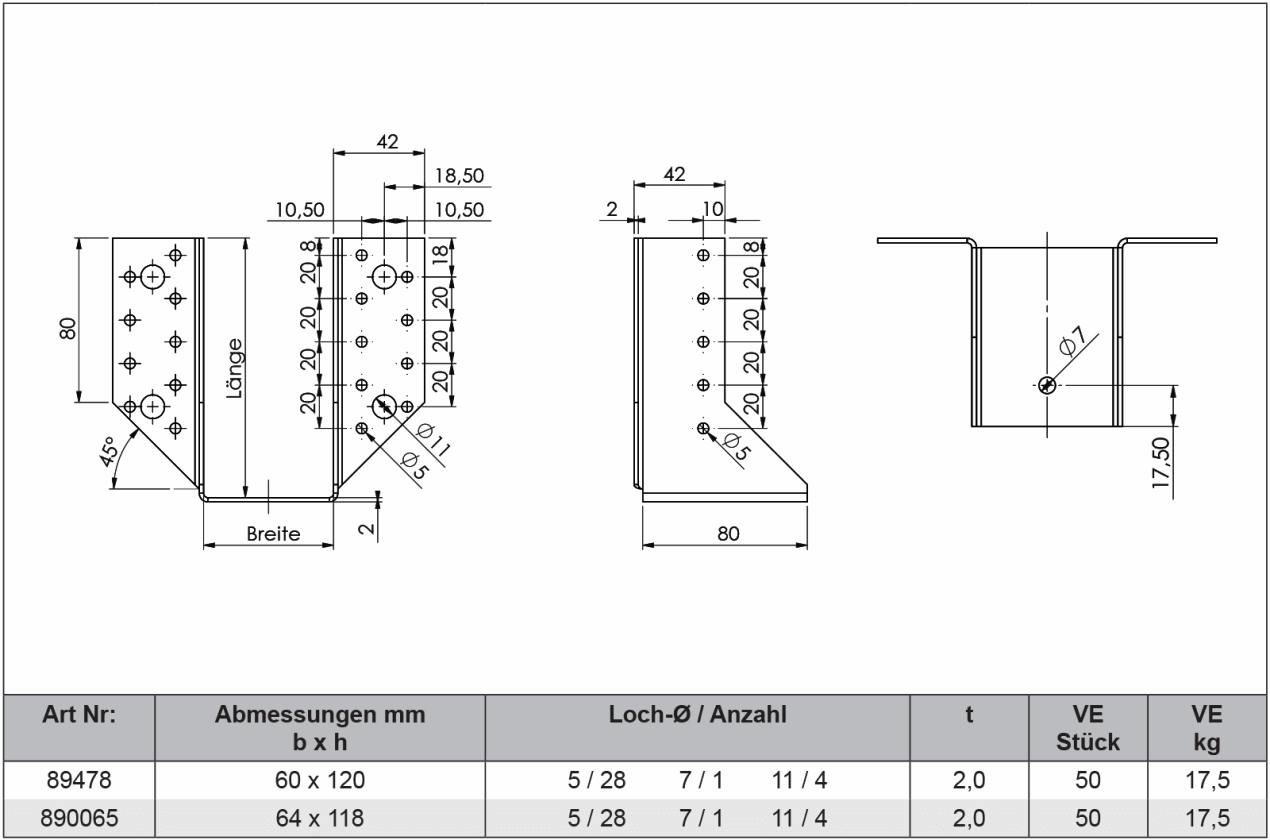

DAKL Kombi - Balkenschuh

DAKL Kombi - Balkenschuh Mit Europäisch Technischer Zulassung (ETA-09/0015)Anwendung: Balkenschuhe kommen für den Anschluss von Nebenträgern an Hauptträger oder an Stützen zum Einsatz. Bei Vollausnagelung sind die Kombi-Balkenschuhe (einteilig, nach außen gewinkelt) auch für zweiachsige Belastung zugelassen. Der Anschluss an Beton, Stahl und Mauerwerk ist ebenfalls zulässig. Montage: Der Balkenschuh wird mit Kammnägeln oder Schrauben an den Träger montiert. Beim Anschluss an Beton oder Mauerwerk sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

0,93 €*

Details

DAKL

DAKL Kombi Balkenschuh - Innen

DAKL Kombi Balkenschuh - Innen Mit Europäisch Technischer Zulassung (ETA-09/0015)Anwendung: Balkenschuhe kommen für den Anschluss von Nebenträgern an Hauptträger oder an Stützen zum Einsatz. Bei Vollausnagelung wird die maximale Beanspruchbarkeit erreicht. Die Belastung in Richtung Bodenblech ermöglicht eine höhere Tragfähigkeit als die Belastung, die vom Bodenblech wegführt.Eine Teilausnagelung reduziert die Beanspruchbarkeit des Produkts, jedoch bei voller Zulässigkeit. Der Anschluss von Balkenschuhen an Holz- oder Holzwerkstoffe setzt die Verwendung von 4,0 × 1 Kammnägeln oder 5,0 × 1 Schrauben voraus.Die Gesamttiefe der Balkenschuhe wurde von uns auf 80 mm festgelegt um der Verbindung einen noch besseren Halt zu geben. Montage: Der Balkenschuh wird mit Kammnägeln oder Schrauben an den Träger montiert. Beim Anschluss an Beton oder Mauerwerk sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig– entsprechend einer Zinkschichtdicke von ca. 20 μm.

1,80 €*

Details

DAKL

DAKL Winkelverbinder mit Steg

DAKL Winkelverbinder mit Steg Mit Europäisch Technischer Zulassung (ETA-09/0134)Anwendung: Die DAKL-Winkelverbinder mit Sicke bieten vielseitige Verwendungsmöglichkeiten.Sie werden zur Befestigung von Kanthölzern auf Mauerwerk, Beton etc. sowie Holz/Holzverbindungen eingesetzt. Durch die große Verstärkungs-Sicke erhält dieses Produkt eine hohe Stabilität und ist besonders geeignet für Anschlüsse, bei denen hohe Kräfte übertragen werden müssen. Montage: Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / KammnägelnØ 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31 mm, Bolzen Ø 12 mm mit min (NRk; VRk) = 5 kN.Anschluss Träger/Winkelverbinder: Die Kammnägel sollten unbedingt so dicht wie möglich an der Biegelinie in den tragenden Balken eingeschlagen werden. Anschluss Pfette/Winkelverbinder: Auslassen der unteren Nagellöcher. Anzahl und Länge der Kammnägel sind abhängig von der jeweiligen Belastung. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

0,62 €*

Details

DAKL

DAKL Sparrenpfettenanker rechts und links

DAKL Sparrenpfettenanker rechts und links Mit Europäisch Technischer Zulassung (ETA-09/0104) Anwendung: Die Sparrenpfettenanker werden überwiegend zur zugfesten Verbindung zweier Hölzer, die sich im Grundriss rechtwinklig kreuzen, eingesetzt. Sie eignen sich besonders zur Weiterleitung von Windsogkräften, zur Lagesicherung von Sparrenpfetten auf Hallenbindern und zur Übertragung ständiger Lasten wie z.B. einer angehängten Balkenlage an Pfetten. Montage: Die Sparrenpfettenanker sind dabei stets so anzubringen, dass ein größtmöglicher Randabstand der Nägel bei beiden angeschlossenen Bauteilen vorhanden ist.Die Befestigung der Sparrenpfettenanker im Holz erfolgt mit Sondernägeln Ø 4,0 x 40 der Tragfähigkeitsklasse 3/C mit einer profilierten Länge von 31 mm. Die Anzahl der eingesetzten Sparrenpfettenanker ist abhängig von der jeweiligen Belastung. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

Inhalt: 50 Stück (0,92 €* / 1 Stück)

45,82 €*

Details

DAKL

DAKL Balkenschuh 2 teilig

DAKL Balkenschuh 2 teilig Anwendung: 2-teilige Balkenschuhe werden für Anschlüsse von Nebenträgern an Haupträgern eingesetzt. Die 2-teiligen Balkenschuhe können problemlos für viele Balkenbreiten ab 60 mm eingesetzt werden, da sie sich an jede Breite anpassen lassen. Die Höhe des Nebenträgers sollte das 1,5-fache nicht überschreiten. Montage: Der Balkenschuh wird mit Kammnägeln oder Schrauben an den Träger montiert. Beim Anschluss an Beton oder Mauerwerk sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004 Korrosionsschutz: 275 g/m2 beidseitig– entsprechend einer Zinkschichtdicke von ca. 20 μm.

Inhalt: 2 Teilig (1,50 €* / 1 Teilig)

3,00 €*

Details

Pitzl

PITZL Senkkopf-Betonschraube 10 x 100 mm

Senkkopf-Betonschraube 10 x 100 mm Fischer Ultracut, galvanisch verzinkt Technische Daten: Art-Nr. 99810.0100 Maße mm 12,5 x 100 Beschreibung FBS II 10x100 mm, 45/35/15, SK für Art. Nr. 88210.3000-88322.3000 VPE 1 Stück

Inhalt: 1 Stück (280,00 €* / 100 Stück)

2,80 €*

DAKL

DAKL Lochplattenwinkel gleichschenklig

DAKL Lochplattenwinkel gleichschenklig Mit Europäisch Technischer Zulassung (ETA-09/0133) Anwendung: Lochplattenwinkel sind für Verbindungen jeglicher Art einsetzbar und zwar dort, wo nicht allzu hohe Anforderungen bezüglich der anzuschließenden Kräfte gestellt werden. Sie eignen sich besonders für Kreuzanschlüsse, Auswechslungen und Balken-/Stützenanschlüsse. Montage: Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / KammnägelnØ 4,0 x 40, Tragfähigkeitsklasse 3/C, profilierte Nagellänge lef ≥ 31 mm. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

0,24 €*

Details

DAKL

DAKL Lochplatten

DAKL Lochplatten Anwendung: Lochplatten werden aus feuerverzinkten Stahlblechen hergestellt. Das Lochmuster ist auf der Zeichnung ersichtlich. Für die Lochbleche gibt es im konstruktiven Holzbau viele Anwendungsmöglichkeiten. Bevorzugt werden die Lochbleche für die Herstellung von Kehlbalkenbindern oder bei dem Bau von Fachwerken verwendet. Montage: Lochplatten werden mit Kammnägeln 4 x L oder mit Schrauben befestigt. Wir empfehlen, immer zwei Lochbleche pro Verbindung zu verwenden. Nähere Einzelheiten können Sie der DIN 1052:2004-08 entnehmen. Stahlqualität: 2,0 mm: S 250 GD + Z 275gemäß DIN EN 10326:2004 Korrosionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm.

0,30 €*

Details

Pitzl

Pitzl Pfostenträger - Rechts/Links Gewinde, Verstellbereich 122 mm bis - 182 mm

Pitzl Pfostenträger - Rechts/Links Gewinde, Verstellbereich 122 mm bis - 182 mm Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Standardausführung mit oberer quadratischer Platte. Art-Nr. 10900.0000Obere Platte mm 100 x 100 x 6Untere Platte mm 100 x 100 x 6Gew. M 20 unt. 55Gew. M 20 ob. 55Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 122 - 182Passende Abdeckhülse Art-Nr. 10832.____ .0000

26,31 €*
