Es besteht die Möglichkeit einen oder mehrere Adapter für unser Quattro-Lager zu verwenden
Zusätzliche Lagererhöhung: 20 mm
Teilbar
Stapelbar
* Die angegebenen Werte der Tragfähigkeit stellen empfohlene Werte dar. Bei diesen Belastungen verformen sich die nur um ca. 2 mm. Die Tragfähigkeit bis zum Bruch ist um ein Vielfaches höher.
Das Cradle-System von Eurotec ist ein Auflagesystem, das für Unterkonstruktionen von Holzböden im Innenausbau geeignet ist. Ein Gewindering am Cradle ermöglicht eine stufenlose Höhenjustierung zwischen 10 und 45 mm, sodass Gefälle optimal ausgeglichen werden können. Das Cradle-System ist sowohl für 40 mm als auch für 60 mm Traghölzer geeignet, welche mithilfe des Cradles schwimmend verlegt werden.
Material
PP-C
Vorteile
Einfache und schnelle Montage
Flexible Einsatzmöglichkeiten durch ein Auflagesystem mit Verdrehsicherung
Für Traghölzer mit 40 oder 60 mm Breite
Zusätzliches EPDM-Pad (60 x 60 mm) zur Trittschalldämmung auf der Unterseite möglich
Beständig gegen Witterung, UV-Belastung, Insekten und Fäulnis
Terrassenbau:Die natürliche Unterlage für VerstellfüßeAufgrund der enthaltenen Weichmacher in PVC-Foliendächern, kann es beim Einsatz von Terrassenverstellfüßen zu Problemen kommen. Unser Dachschutzkork bietet natürlichen Schutz vor mechanischen Beschädigungen der Dachhaut und trennt die beiden Materialien voneinander.*Frei von PAK (gefährlicher Weichmacher in Gummi)Solarmontage:Die natürliche Unterlage für Lastverteilplatten Beim Einsatz der Lastverteilplatte auf z. B. PVC-Foliendächern kann es zu Problemen aufgrund der darin enthaltenen Weichmacher kommen. Der Dachschutzkork bietet durch das Material Kork einen natürlichen Schutz vor mechanischen Beschädigungen der Dachhaut und verhindert gleichzeitig den Kontakt zwischen den beiden Werkstoffen. Frei von PAK (gefährlicher Weichmacher in Gummi).VorteileWasserabweisend (hydrophob) und chemisch neutralVerrottet nicht und ist beständig gegen die meisten Säuren und LaugenWärme-, schall- und vibrationsdämmendRutschhemmendMaterialKorkFREI VON PAKPAK = gefährlicher Weichmacher in Gummi

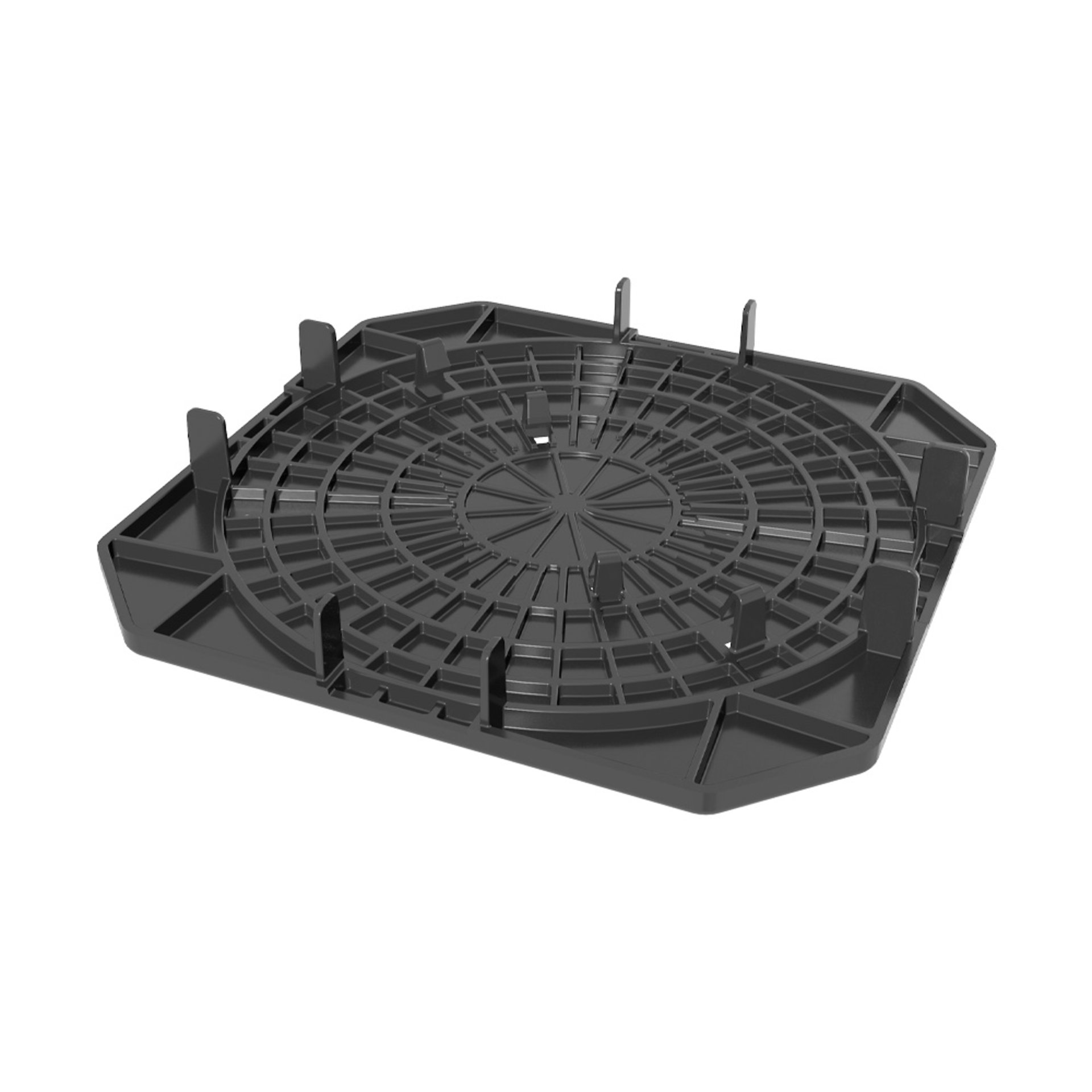

Bei dem Bau einer Terrasse auf einem gedämmten Flachdach kommt es oftmals zu erhöhten Schwierigkeiten bezüglich Lasten und Lastverteilung. Der Dämmstoff würde durch die Terrassenlager punktuell eingedrückt werden und somit die Dämmung sowie das Flachdach beschädigen. Mit der Eurotec Lastverteilplatte hingegen werden die Lasten, die auf die Terrassenlager wirken, über eine größere Fläche verteilt und folglich eine bessere Lastverteilung der Terrasse erreicht.Im Gegensatz zu anderen Möglichkeiten der Lastverteilung wie z. B. Stein- oder Holzplatten sind die Lastverteilplatten deutlich langlebiger, einfacher zu transportieren und verfügen über ein deutlich geringeres Eigengewicht.Die Lastverteilplatte ist kombinierbar mit unseren Verstellfüßen PRO*, SL PRO, BASE, SL BASE sowie unseren Alu-Systemprofilen EVO und EVO Slim.VorteileSchnelle und einfache Montage dank Click-SystemKontrollierte LastverteilungGeringes Eigengewicht schont den Untergrund zusätzlichEinfacher Transport im Gegensatz zu alternativen KonstruktionenLanglebig sowie beständig gegen UV-Strahlung und FäulnisGeringe Aufbauhöhe im Gegensatz zu herkömmlichen Lösungen der LastverteilungMaterialPP-C (Polypropylen-Copolymer)*Mit den Verstellfüßen der Profi-Line außer dem PRO XXS und XS kompatibel.

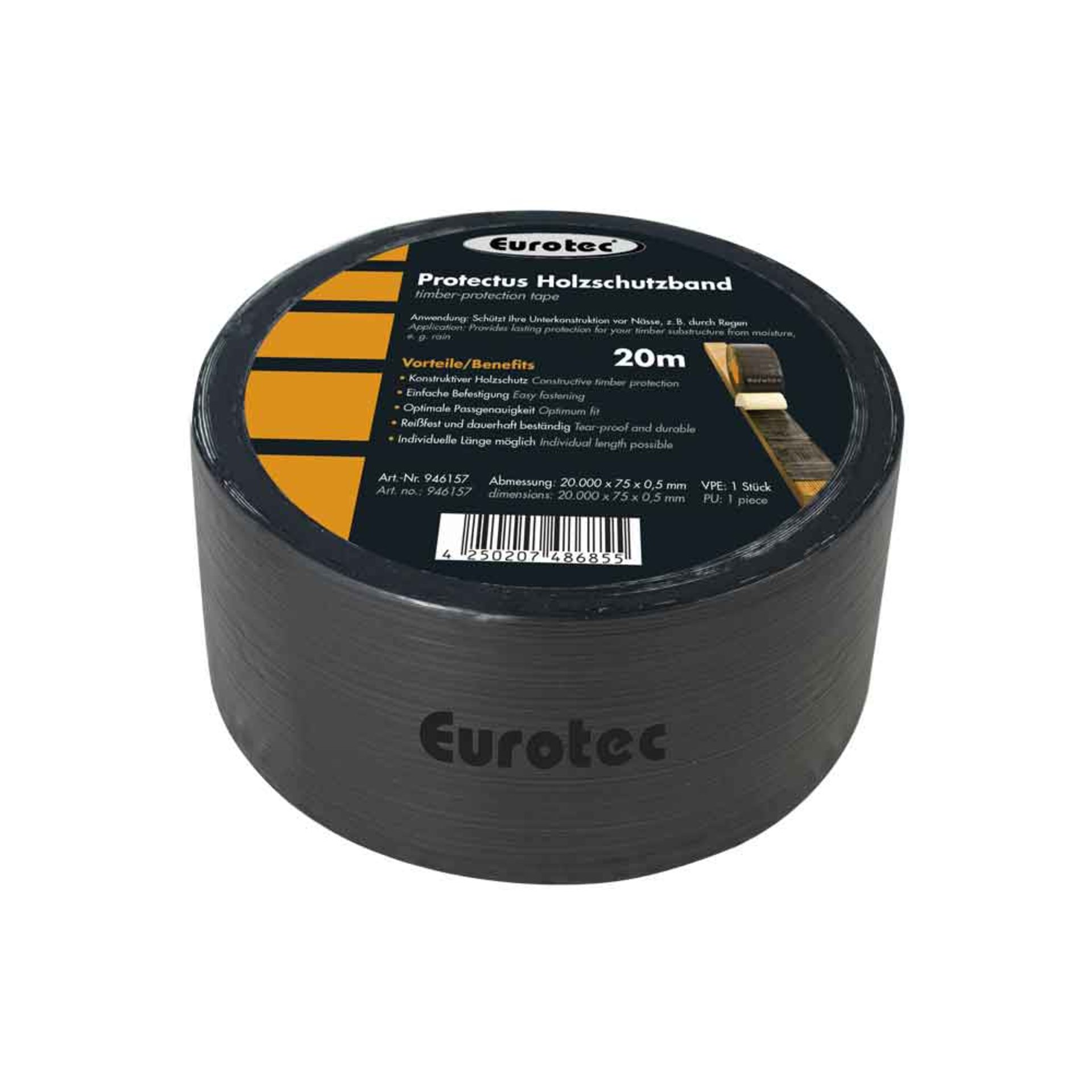

HolzschutzbandUnser Protectus Holzschutzband bietet dauerhaften Schutz vor Nässe (z.B. durch Regen) für Ihre Holzunterkonstruktion.Vorteile:Unterstützt den konstruktiven HolzschutzDank Klebefolie einfach zu befestigenDünnes Material bietet optimale PassgenauigkeitDauerhaft beständig und reißfestKann von Schrauben durchschraubt werdenKann individuell abgelängt werden

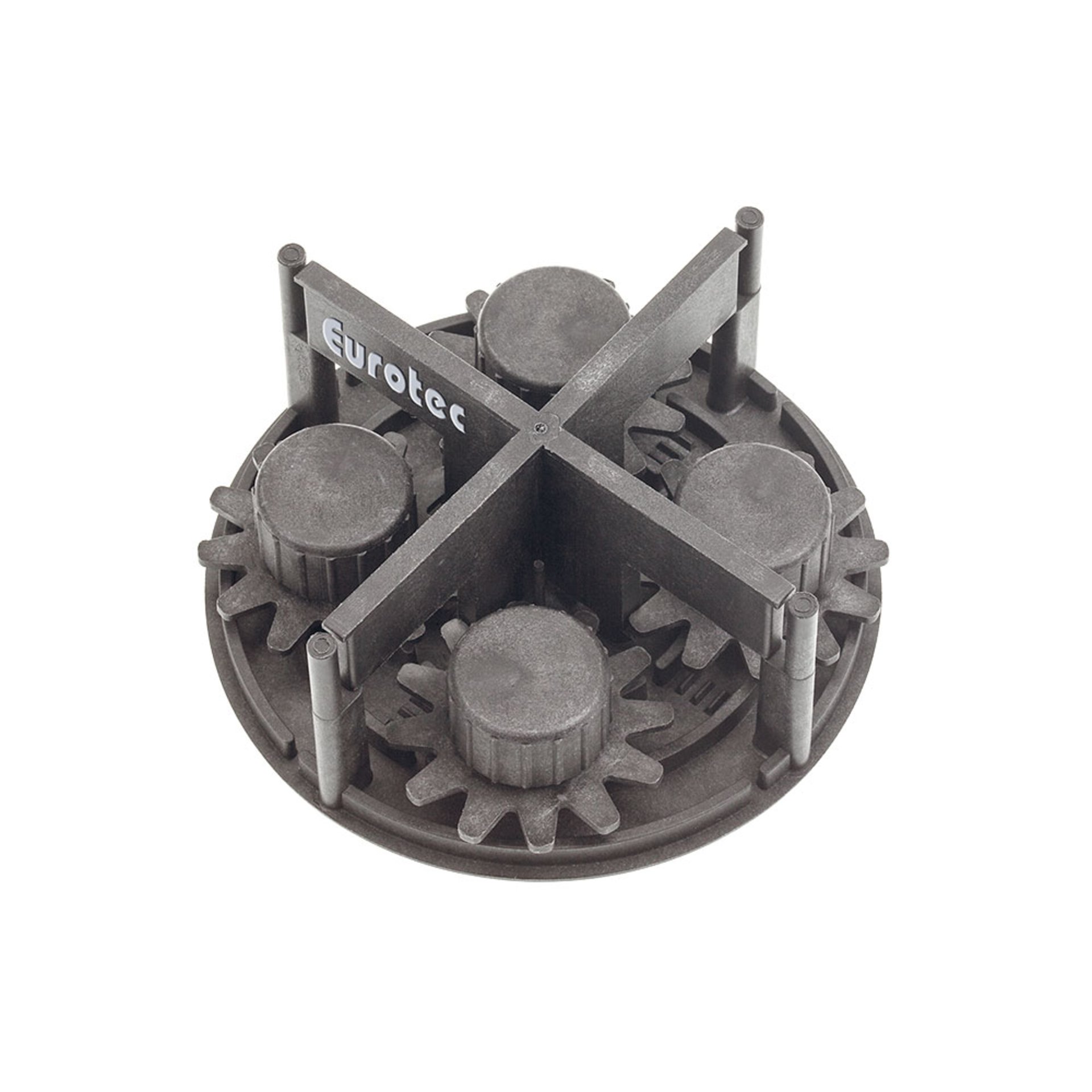

Jede der vier Auflageflächen durch einzelne Zahnräder höhenverstellbar
Mögliche Auflagehöhen von 3,5 5,5 cm
Fugensteg: 6 mm
Durch Unterlegen des Quattro-Lager Adapters auch größere Aufbauhöhen möglich
Teilbar für Randanschlüsse
* Die angegebenen Werte der Tragfähigkeit stellen empfohlene Werte dar. Bei diesen Belastungen verformen sich die Verstellfüße nur um ca. 2 mm. Die Tragfähigkeit bis zum Bruch ist um ein Vielfaches höher.

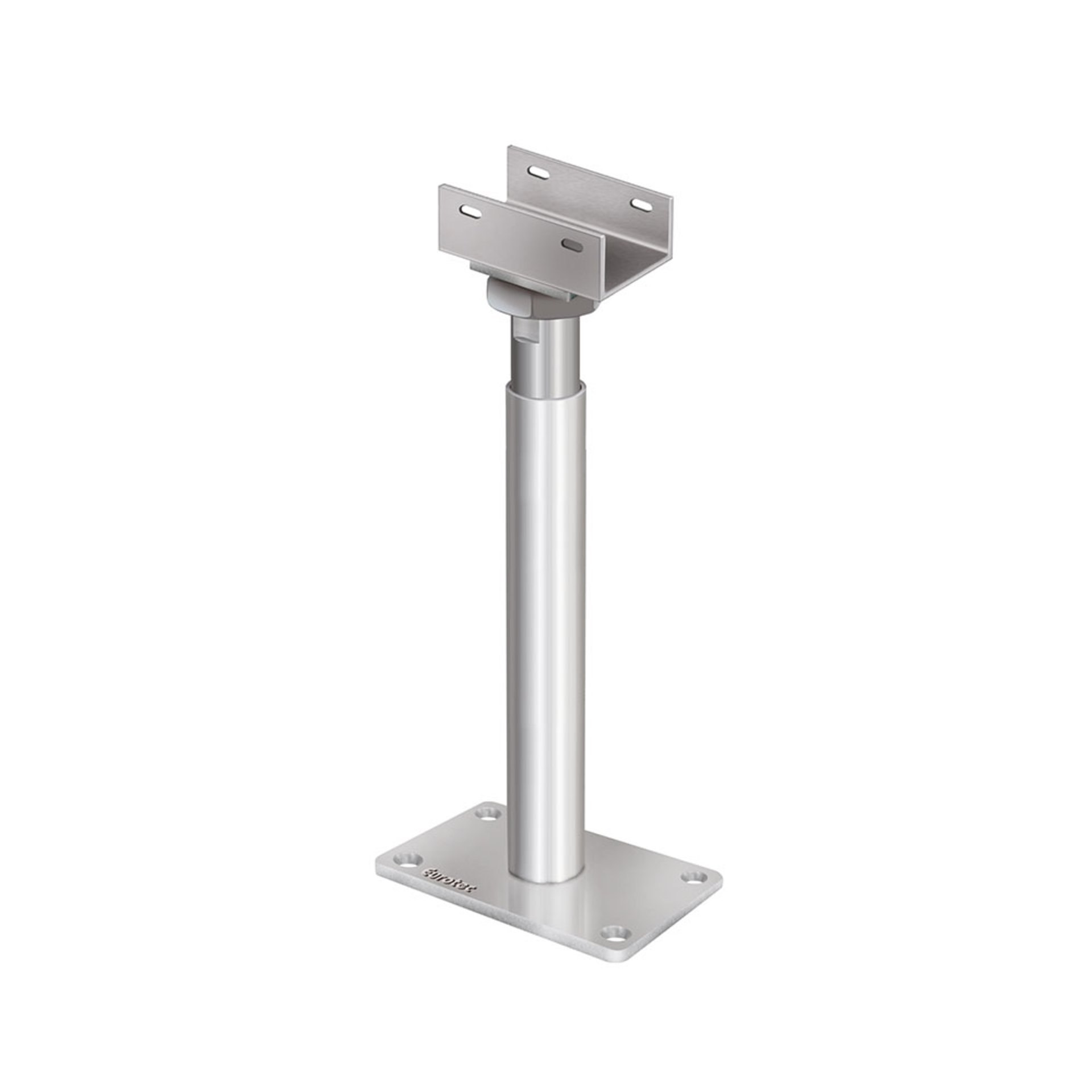

Der Terrassenfuß Robusto HV 500+350 erfüllt alle Anforderungen an den konstruktiven Holzschutz.
Trittschalldämmung und Schutz vor eindringender Nässe, sichert eine EPDM-Dichtung zwischen der Kopfplatte und der Unterkonstruktion. Die Höhenverstellung kann auch nach der Montage, bis auf 850mm, erfolgen. Bei Auftreten von Konstruktionsbedingten Fertigungstoleranzen und nachträglichen Setzungen der Einzelfundamente können diese durch die Höhenverstellbarkeit ausgeglichen werden.
Der Robusto HV 500+350 glänzt durch eine hohe Zug- Drucktragfähigkeit und besitzt die Fähigkeit Horizontallasten aufzunehmen. Die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet eine hohe Dauerhaftigkeit.
Durch die Kopfplatte in U-Form kann der Robusto HV 500+350 sowohl das Eurotec Terrassen-Tragprofil HKP, das Alu-Systemprofil EVO als auch Holzunterkonstruktionsprofile aufnehmen. Die Kopfform ermöglicht eine flexible Anwendung, auch um Terrassenbereich. Der Robusto HV 500+350 eignet sich optimal für den Bau von barrierefreien Rampen und Übergängen.
Technische Kurzbeschreibung
Simple Montage durch U-förmige Kopfplatte
Passend für Eurotec Terrassen-Tragprofil HKP und dem Alu-Systemprofil EVO
Bei Holzunterkonstruktion mind. Holzquerschnitt von 60 x 100 mm
EPDM-Pad im Kopf sorgt für zusätzlichen Holzschutz nach DIN 68800-2
Baustahl S235JR (ST37-2) feuerverzinkt
Lieferung inkl. 4 St. PH Bighty 4,8 x 25 mm
Nach DIN EN 1995-1 -1 in den Nutzungsklassen 1, 2 und 3 einsetzbar
Der Robusto HV 500+350 leitet zusätzlich zu den Vertikallasten noch horizontale Kräfte in den Untergrund ab.

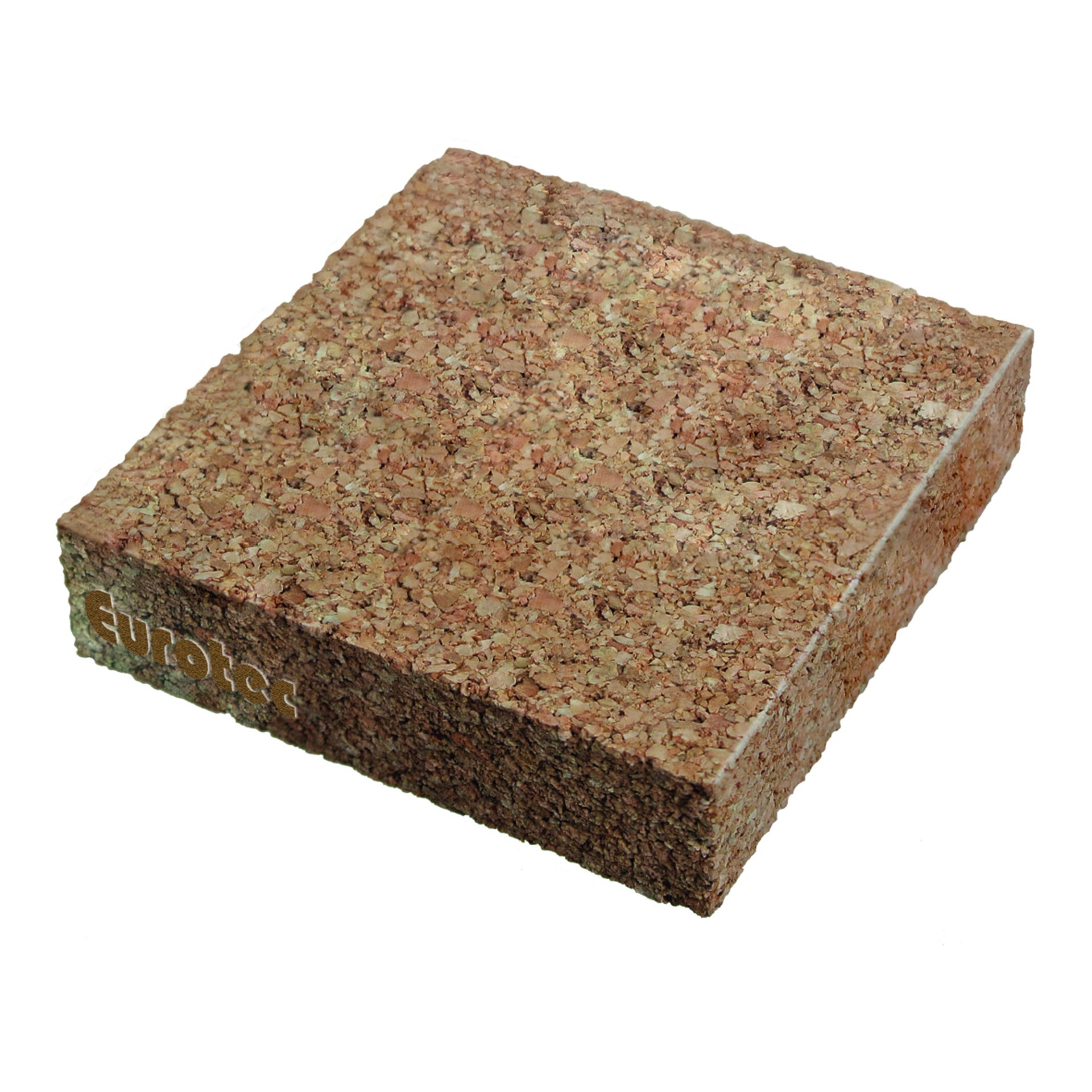

Kork-Pad ist ein nachhaltiges ökologisches Naturprodukt!Unser Kork-Pad Abstandhalter dient dem konstruktiven Holzschutz, indem er einen Abstand zwischen Unterkonstruktion und Fundament/Untergrund gewährleistet. Verfügbar sind unsere Kork-Pads in drei verschiedenen Größen. Die verfügbaren Materialstärken sind 3 mm, 6 mm und 10 mm.Durch unser Kork-Pad werden die Lasten der Unterkonstruktion gleichmäßig verteilt. Ein weiterer Vorteil ist die mögliche Höhennivellierung der Unterkonstruktion.Eigenschaften und VorteileWasserabweisend (hydrophob), feuchtigkeitsresistentEnthält kein PAK (giftiger, krebserregender Weichmacher in Gummi)Beständig gegen die meisten Säuren und Laugen und verrottet nichtIsoliert Wärme, Geräusche und Schwingungen, wirkt trittschalldämmend und ist rutschsicherWiderstandsfähig gegen Fäulnis, Bakterien und KeimeHohe Tragfähigkeit, Druckstabilität und dehnt sich nicht ausSchwer entflammbar (Brandklasse B2)

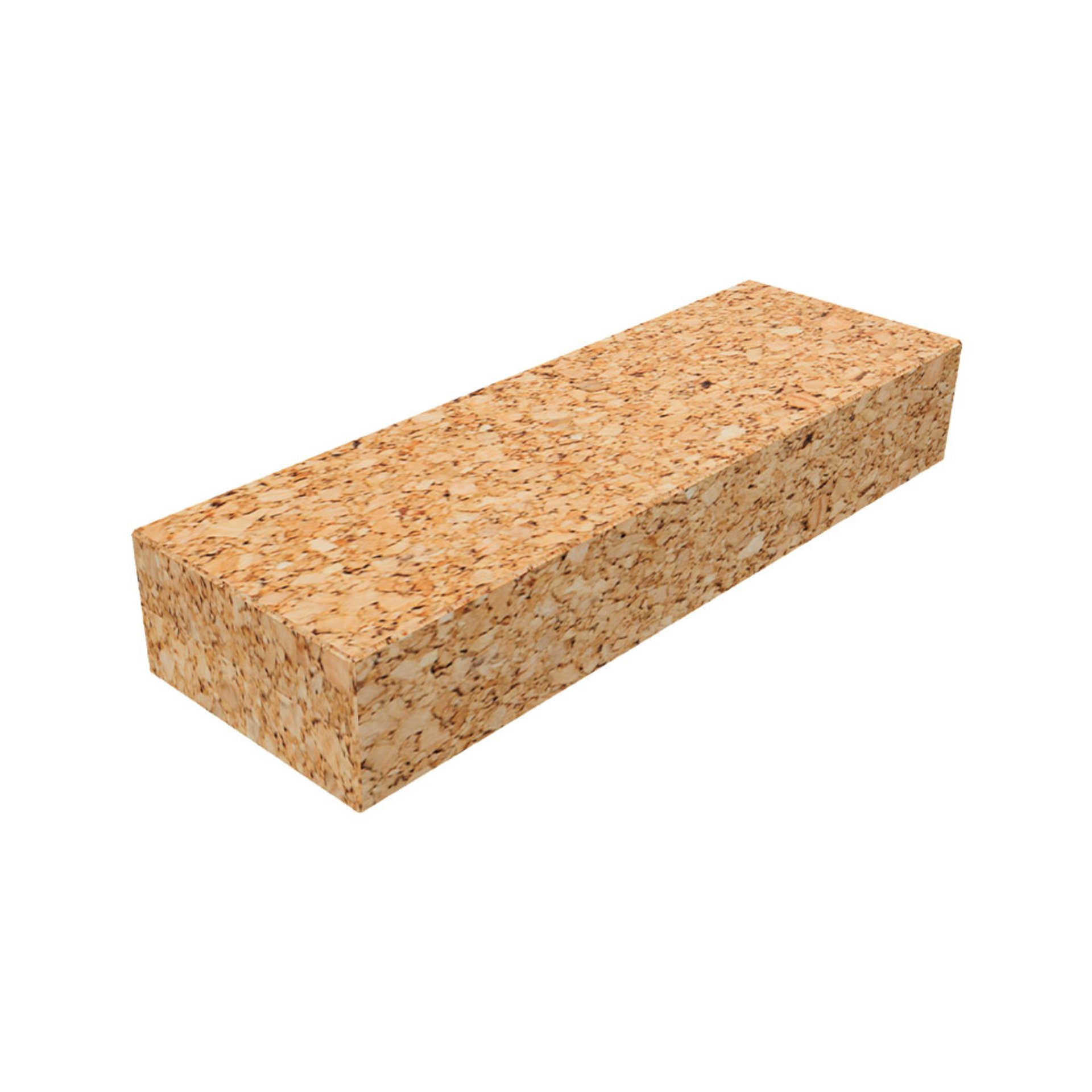

Das Rolfi KorkPad ist eine robuste und umweltfreundliche Unterlage aus hochwertigem Kork, die speziell für den Einsatz im Terrassenbau entwickelt wurde. Es dient als schalldämmendes und druckfestes Trennelement zwischen Unterkonstruktion und Untergrund und sorgt für eine zuverlässige Lastverteilung sowie eine reduzierte Schallübertragung. Gleichzeitig schützt das KorkPad empfindliche Oberflächen und unterstützt eine langlebige, stabile Konstruktion – ideal für Holz- und WPC-Terrassen.
Verwenden Sie für die Trennung von Fundament/Untergrund und Unterkonstruktion die Eurotec Rolfi Rolle.
Vorteile:
Die Rolfi Rolle unterstützt den konstruktiven Holzschutz.
Höhennivellierung der Unterkonstruktion
Lastverteilung erfolgt gleichmäßig
Ausgleichen von kleinen Unebenheiten möglich
Trittschalldämmend
Einfach auf benötigte Länge zuschneiden

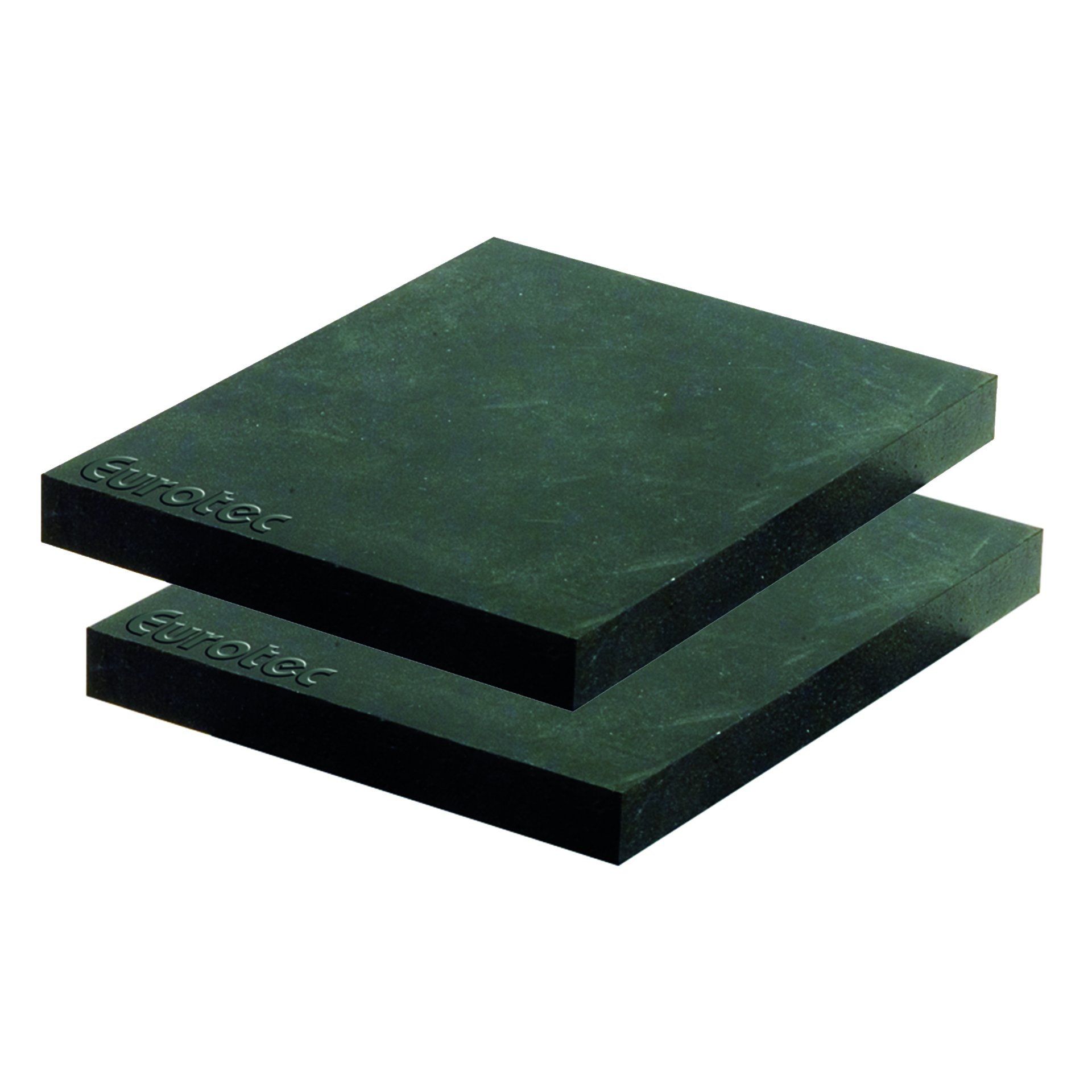

SchwarzUnser Rolfi-Abstandshalter aus EPDM sorgt für den Abstand zwischen Fundament/Untergrund und Terrassenunterkonstruktion. Der Abstand dient dem konstruktiven Holzschutz der Lagerhölzer.Weitere Vorteile:Bei Bedarf Höhennivellierung der Unterkonstruktion möglichHilft bei gleichmäßiger LastverteilungGleicht kleinere Unebenheiten ausTrittschalldämmend
