Pitzl Verbinder HVP Standard Holz-Holzanschluss 25x40x12 mm

13,57 €*

Inhalt: 1 Paar

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-2 Tage

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihre Bestellung versandkostenfrei.

Paar

Produktnummer: PIT88004.0000

EAN: 4251409408744

Lagerbestand: 11

Produktinformationen "Pitzl Verbinder HVP Standard Holz-Holzanschluss 25x40x12 mm"

Pitzl Verbinder HVP Standard Holz-Holzanschluss 25x40x12 mm

Holz-Holzverbindungen
Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt.

* F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm.
Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch.
** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.

Art-Nr. 88004.0000
Abmessungen
B x H x D (mm) 25 x 40 x 12
Anzahl
Schrauben 6
Schraubengröße Ø 4,5 x 50 - 80
Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm)

Hauptträger 60 x 50
Nebenträger 45 x 50
Charakteristische Tragfähigkeit *

Ø 4,5 x 50: 2,42
Ø 4,5 x 80: 3,78

Hersteller "Pitzl"

Weiterführende Links des Herstellers

Hersteller-Webseite

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)

Pitzl Metallbau GmbH & Co.KG

Siemensstr. 26

84051 Altheim, Deutschland

info@pitzl-connectors.com

Zubehör

Pitzl Fräs und Montagelehre aus Alu / Sperrholz

Pitzl Fräs und Montagelehre aus Alu / Sperrholz Technische Daten Art-Nr. 58000.0000 Verbinderbreite 25 - 80 mm Passend für Verbindergrößen Art-Nr. 88004.0000 - 88322.0000 Fräs- und Montageschablonen für sämtliche Verbindergrößen der HVP Serien.Die flexiblen und einfach verstellbaren Schablonen ermöglichen ein rasches Einstellen der Verbinderbreite.Nach richtiger Einstellung kann ohne weitere Umbauarbeiten gefräst und auch montiert werden.

244,59 €*

Pitzl Fräseinheit bestehend aus Frässchablone, Scheerhandoberfräse und Fräsbohrer

Pitzl Fräseinheit bestehend aus Frässchablone, Scheerhandoberfräse und Fräsbohrer, für alte und neue Verbindergenerationen

5.434,18 €*

Pitzl Senkkopf Schrauben Edelstahl A2 4,5 mm x 50 mm - Verbinder - Zubehör HVP

Pitzl Senkkopf Schrauben Edelstahl A2 4,5 mm x 50 mm - Verbinder - Zubehör HVP Senkkopf Schrauben Edelstahl A2 Blank, gleitbeschichtet. d 4,5l 50lg 45dk 8,9Antrieb POZI-Drive

Inhalt: 200 Stück (17,71 €* / 100 Stück)

35,41 €*

Pitzl Senkkopf Schrauben Edelstahl A2 4,5 mm x 60 mm - Verbinder - Zubehör HVP

Pitzl Senkkopf Schrauben Edelstahl A2 4,5 mm x 60 mm - Verbinder - Zubehör HVP Senkkopf Schrauben Edelstahl A2 Blank, gleitbeschichtet. d 4,5l 60lg 54dk 8,9Antrieb POZI-Drive

Inhalt: 200 Stück (19,41 €* / 100 Stück)

38,82 €*

Pitzl Senkkopf-Schrauben 4,5 mm x 50 mm - Verbinder - Zubehör HVP

Pitzl Senkkopf-Schrauben 4,5 mm x 50 mm - Verbinder - Zubehör HVP Senkkopf-Schrauben gehärtet, galvanisch blau verzinkt d 4,5l 50lg 45dk 8,9Insertion T-Drive

Inhalt: 200 Stück (5,93 €* / 100 Stück)

11,86 €*

Nur 3 auf Lager!

Pitzl Senkkopf-Schrauben 4,5 mm x 60 mm - Verbinder - Zubehör HVP

Pitzl Senkkopf-Schrauben 4,5 mm x 60 mm - Verbinder - Zubehör HVP Senkkopf-Schrauben gehärtet, galvanisch blau verzinkt d 4,5l 60lg 54dk 8,9Antrieb T-Drive

Inhalt: 200 Stück (7,71 €* / 100 Stück)

15,42 €*

Pitzl Senkkopf-Schrauben 4,5 mm x 80 mm - Verbinder - Zubehör HVP

Pitzl Senkkopf-Schrauben 4,5 mm x 80 mm - Verbinder - Zubehör HVP Senkkopf-Schrauben gehärtet, galvanisch blau verzinkt d 4,5l 80lg 74dk 8,9Antrieb T-Drive

Inhalt: 200 Stück (13,22 €* / 100 Stück)

26,44 €*

Kunden haben sich auch angesehen

Pitzl Verbinder HVP Standard Holz-Holzanschluss 40x70x12 mm

Pitzl Verbinder HVP Standard Holz-Holzanschluss 40x70x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88107.0000Abmessungen B x H x D (mm) 40 x 70 x 12Anzahl Schrauben 10Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 80Nebenträger 50** x 80Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,25Ø 4,5 x 80 11,3

16,95 €*

Pitzl Verbinder HVP Standard Holz-Holzanschluss 40x90x12 mm

Pitzl Verbinder HVP Standard Holz-Holzanschluss 40x90x12 mm Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm. Art-Nr. 88109.0000Abemssungen B x H x D (mm) 40 x 90 x 12Anzahl Schrauben 14Schraubengröße Ø 4,5 x 50 - 80Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 100Nebenträger 50** x 100Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,66Ø 4,5 x 80 15,1

20,47 €*

Nur 3 auf Lager!

Pitzl Standard Verbinder für Holz-Holzanschluss 25 x 60 x 12 mm

Standard Verbinder für Holz-Holzanschluss 25 x 60 x 12 mm Technische Daten Art-Nr. 88006.0000 Abmessungen B x H x D (mm) 25 x 60 x 12 Anzahl Schrauben 8 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 70 Nebenträger 45 x 70 Charakteristische Tragfähigkeit * Ø 4,5 x 50 4,88 Ø 4.5 x 80 7,64 Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt.

16,95 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 80 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 80 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88008.1000 Abmessungen B x H x D (mm) 25 x 80 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 90 Nebenträger 45 x 90 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 VPE 20

19,93 €*

Nur 10 auf Lager!

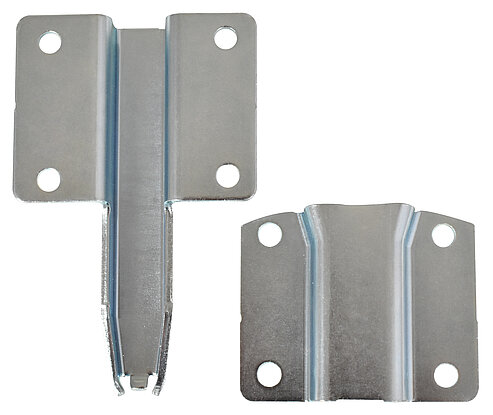

Pitzl Wandverbinder
