Pitzl Pfostenträger System 10930 Verstellbereich 170 mm - 285 mm Um die Montage weiter zu vereinfachen, haben wir die Artikelreihe 10930 entwickelt. Die Oberteile haben einen Rohrdurchmesser von 42,4 mm, diese werden einfach in den Holzpfosten eingesteckt und mit 4 Holzschrauben Ø 10 x 120 mm Vollgewinde befestigt. Dadurch sparen Sie wertvolle Montagezeit und erreichen gleichzeitig die gewohnten Werte für Druck-, Zug- und Querkräfte. Für die erforderliche Bohrung der Stütze können Sie wie bisher unseren Holzspiralbohrer oder ihre Abbundanlage verwenden. Das patentierte Oberteil ermöglicht den Pfostenträgern der Serie 10930 / 10931 einen außergewöhnlich großen Verstellbereich. Natürlich kann das Oberteil auch als Säulen-Pfetten-Verbindung verwendet werden. Der vielseitig kombinierbare Stützenfuß ist auch im eingebauten Zustand und unter hoher Lasteinwirkung höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Art-Nr. 10930.1000Obere Platte mm Ø 100 x 8Untere Platte mm 160 x 100 x 8Gew. M 24 unt. 65Gew. M 24 ob. 150Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 170 - 285Dorn Rohr Ø 42,4 mm 130Passende Abdeckhülse Art-Nr. 10834.____ .3001 Montage: Bei Pfostenträgern mit Rohr Ø 42,4 mm mit Bohrer Art. Nr. 50938.0000 Ø 42,5 mm oder einer Abbundanlage ein Loch 130 mm in das Hirnholz bohren. Das Rohr wird per Hand in das Hirnholz eingesteckt und mit 4 Tellerkopf-Schrauben Ø 10 x 120 mm Vollgewinde befestigt. Kein zusätzliches Montagewerkzeug nötig! Obere Gewindestange (M 24 x 150 mm rechts) wird durch die obere Platte geschraubt und mit Mutter gesichert. Dadurch ist eine Grobeinstellung von 50 mm und eine Feineinstellung nach fertiger Montage über die rechts/links Muffe bis zu 65 mm möglich (komplette stufenlose Verstellbarkeit von 115 mm).

Pitzl Pfostenträger PTP easy Rechts/Links Gewinde, Verstellbereich 142 - 207 mm, zinip Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Standardausführung mit oberer quadratischer Platte. Art-Nr. 10920.1000Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gew. M 24 unt. 65Gew. M 24 ob. 65Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 142 - 207Passende Abdeckhülse Art-Nr. 10834.____ .2000

Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 150 Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11009.0100Obere Platte mm 100 x 100 x 6Untere Platte mm 100 x 100 x 6Gewinde M20 mm 150Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4

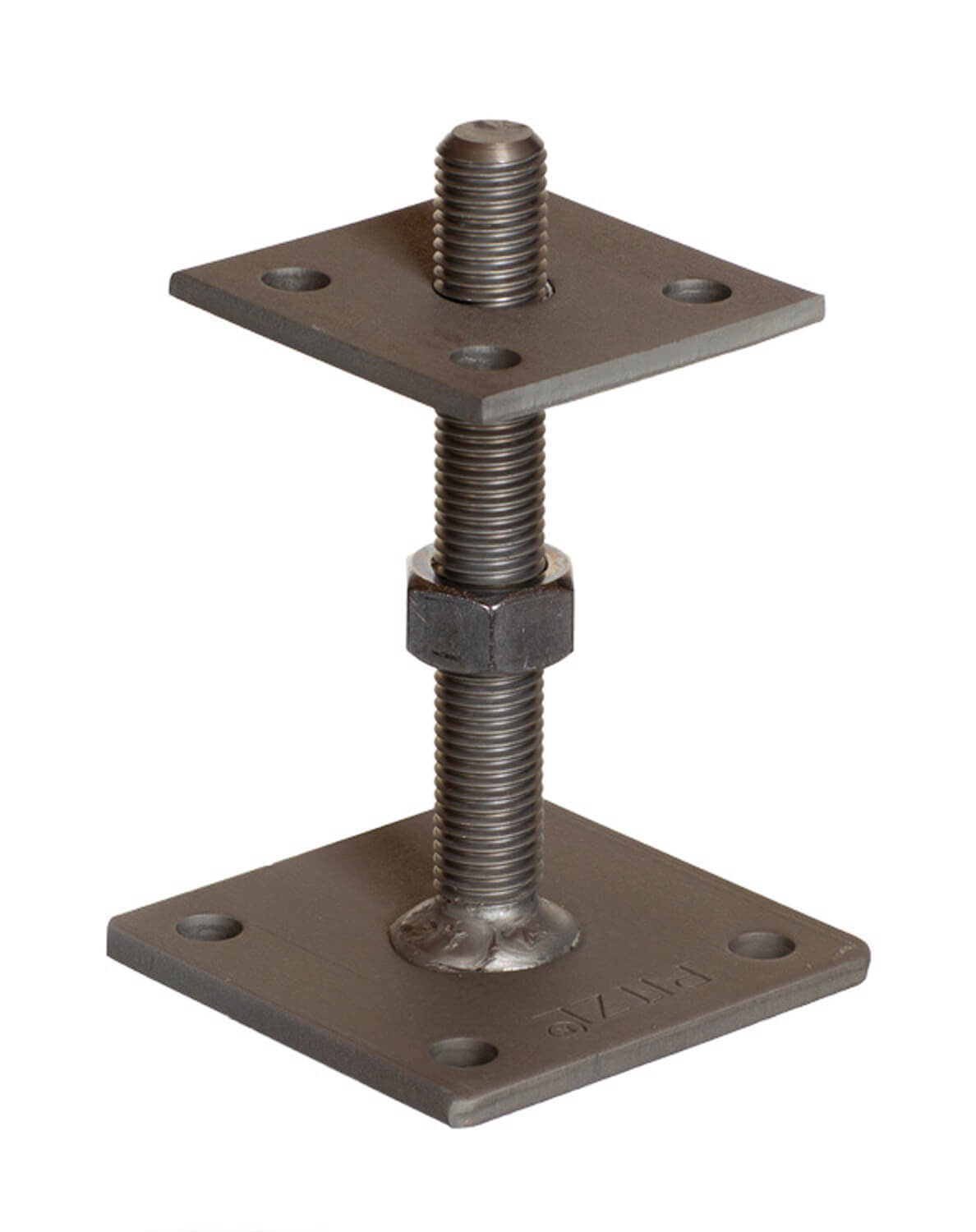

Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 150 Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11009.0180Obere Platte mm 80 x 80 x 5Untere Platte mm 100 x 100 x 6Gewinde M20 mm 150Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4

Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 250 Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11009.0200Obere Platte mm 100 x 100 x 6Untere Platte mm 100 x 100 x 6Gewinde M20 mm 250Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4

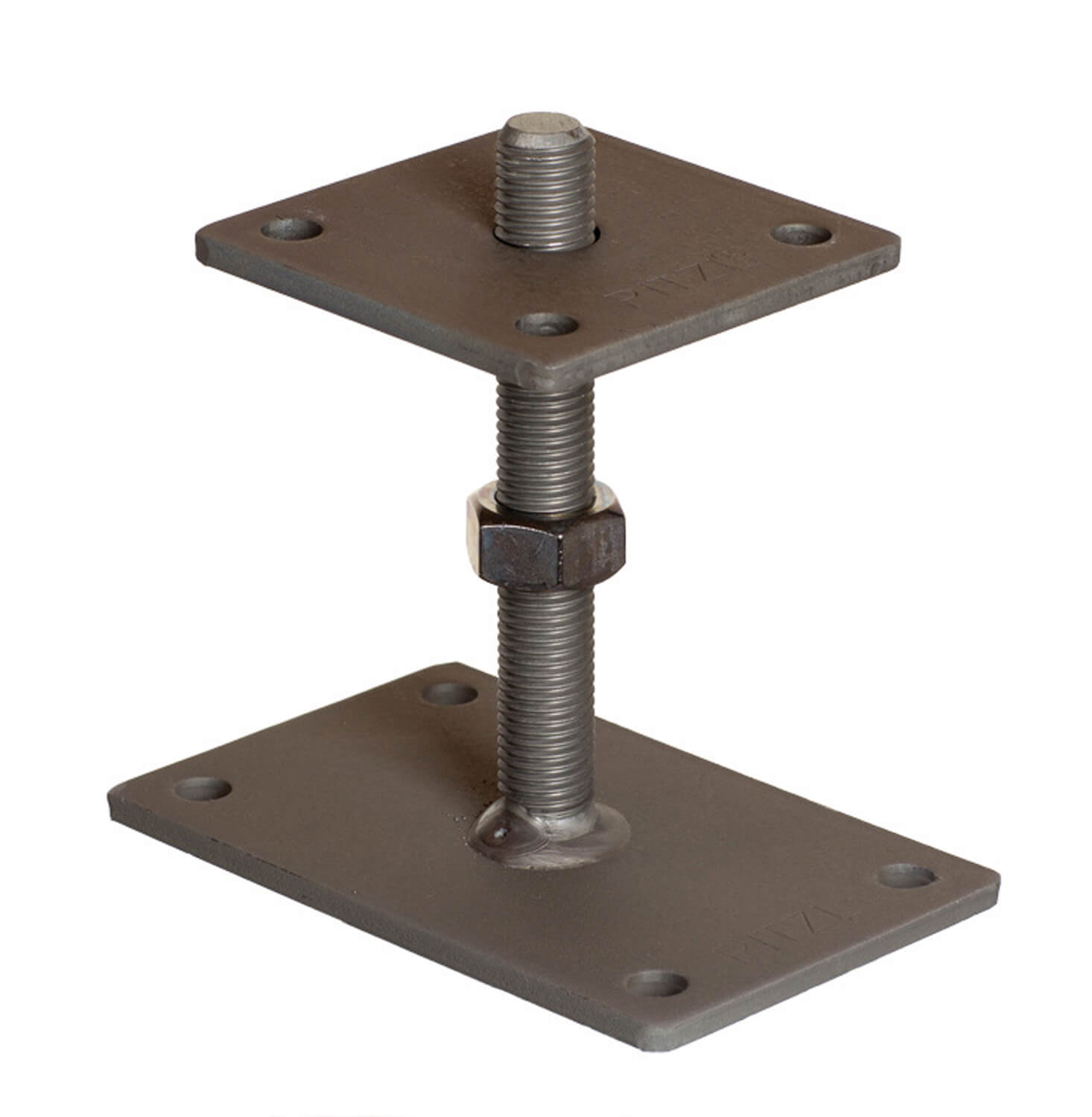

Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 150 Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11009.1100Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gewinde M20 mm 150Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4

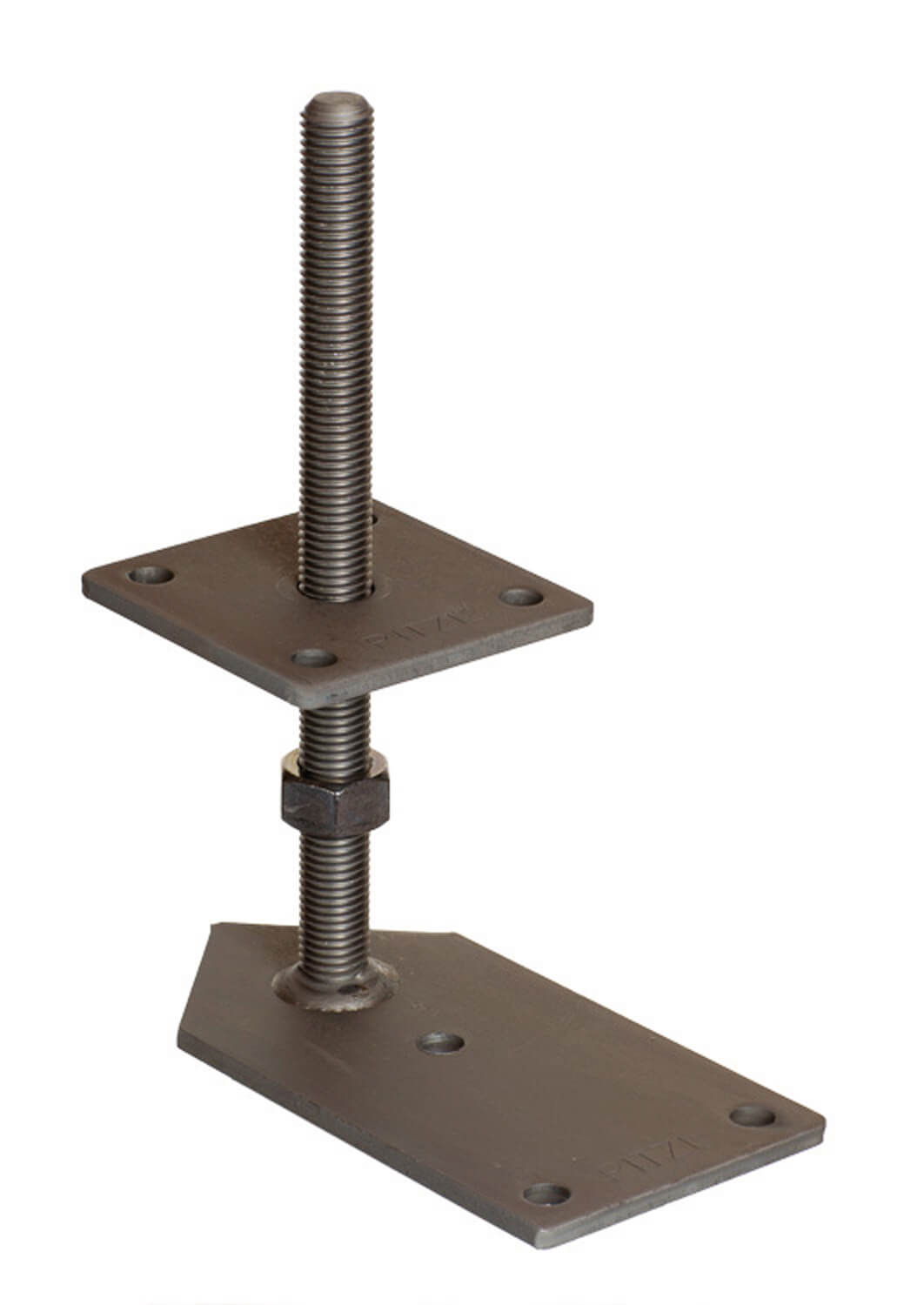

Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 250, 1 Seite 2 x 45° geschnitten Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11009.6200Obere Platte mm 100 x 100 x 6Untere Platte mm 200 x 100 x 6Gewinde M20 mm 250Bohrung Ø 13 mm unt. 3Bohrung Ø 12 mm ob. 4Besonderheiten 1 Seite 2 x 45° geschnitten

Pitzl Pfostenträger PTP easy Gewindestangen, Gewinde M24x250 mm, zinip Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11013.0200Obere Platte mm 100 x 100 x 6Untere Platte mm 100 x 100 x 6Gewinde M24 mm 250Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4

DAKL Pfostenträger Form P/I auf Beton Höhenverstellbar Anwendung: Die Pfostenträger sind für den Anschluss von Holzstützen mit einem Querschnitt ab 10/10cm geeignet. Die Montage erfolgt von der Stirnseite aus. Eine Höhenverstellung ist auch im eingebauten Zustand möglich. Montage: Für die Montage wird der Pfostenträger stirnseitig in einer Bohrung D = 24 mm x 130 mm eingesetzt. Der Pfostenträger wird an den Pfostenfuß angeschraubt und am Boden aufgedübelt. Stahlqualität: Stahlsorte U : S 235 JR gemäß EN 10025:2004Gewindestange: S 355 JO Korrosionsschutz: rundum feuerverzinkt, Zinkschichtdickeca. 55 μm gemäß DIN EN 1461 Extra stabiles Gewinde M 24!
